聊聊等電位聯結
時間：2020-08-03
來源：炳華話電氣
瀏覽：
等電位聯結在我國已經應用有數十余年，取得了比較好的效果，積累了許多寶貴經驗?！兜蛪号潆娤到y(tǒng)設計規范》GB 50054-2011給出了相關定義，下面簡單聊聊該話題。
| 術語 | 英文 | 代號 | 定義 |
| 等電位聯結 | equipotential bonding | EB |
多個可導電部分間為達到等電位進行的聯結。 |
| 總等電位聯結 | main equipotential bonding | MEB | 在保護等電位聯結中，將總保護導體、總接地導體或總接地端子、建筑物內的金屬管道和可利用的建筑物金屬結構等可導電部分連接到一起。 |
| 輔助等電位聯結 | supplementary equipotential bonding | SEB | 在導電部分間用導線直接連通，使其電位相等或接近，而實施的保護等電位聯結 |
| 局部等電位聯結 | local equipotential bonding | LEB | 在一局部范圍內將各導電部分連通，而實施的保護等電位聯結 |
| 保護等電位聯結 | protective-equipotential-bonding | PEB | 為了安全目的進行的等電位聯結。 |
| 功能等電位聯結 | functional-equipotential-bonding | FEB |
為保證正常運行進行的等電位聯結。 |
當電氣裝置或電氣裝置某一部分發生接地故障后間接接觸的保護電器不能滿足自動切斷電源的要求時，可以采用局部等電位聯結或輔助等電位聯結。局部等電位聯結和輔助等電位聯結都是保護等電位聯結的一種，他們的有效性都應該符合下式的要求：
R≤50/Ia
式中:R一一可同時觸及的外露可導電部分和裝置外可導電部分之間，故障電流產生的電壓降引起接觸電壓的一段線路的電阻(Ω) ；
Ia一一保證間接接觸保護電器在規定時間內切斷故障回路的動作電流(A)。
實際工程中，R值很難計算，因此設計師寧可多做局部等電位聯結或輔助等電位聯結，以減小R值，確保安全。

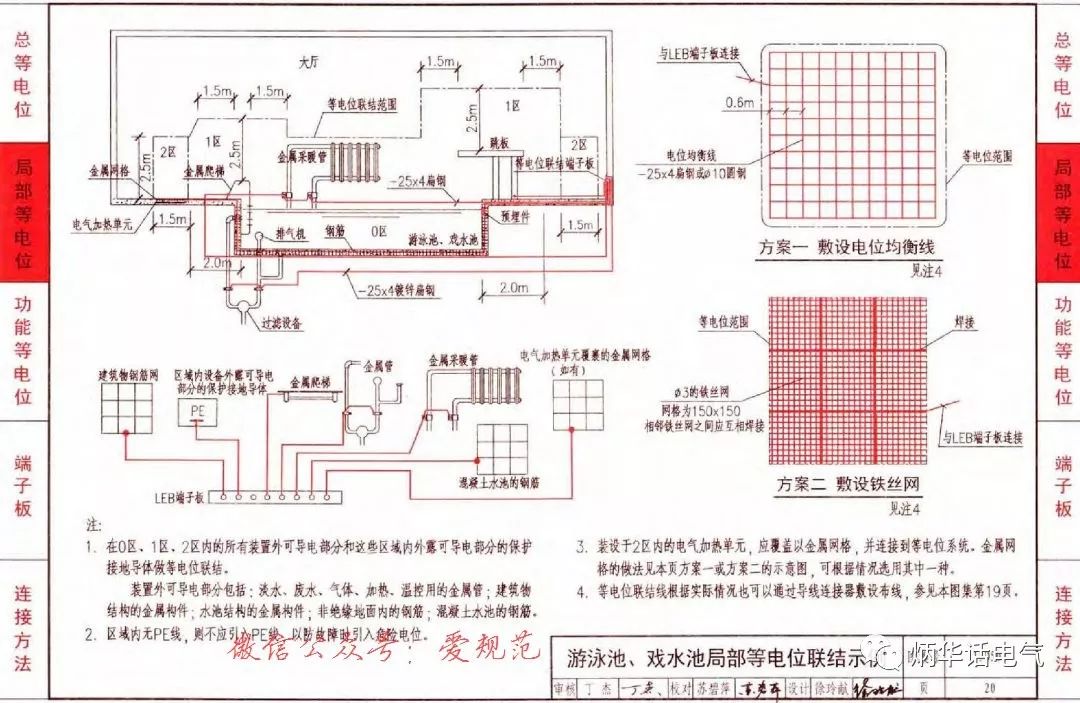

圖1 游泳池局部等電位聯結示意圖
