昨天分享了施耐德電氣“設計精英高級研修班”講課內容“”電動汽車充電設施系統設計要點及關鍵問題分析（上）“”，也就是筆者所講的第一分部，下面接著分享第二部分，歡迎大家收看、閱讀。

上期內回顧：

• 大的背景情況是我國電動汽車保有量逐年增加，相應充電設施系統也同步增加；

• 國際上采用大功率、大電流實現快充，解決充電慢問題；

• 安全問題是電動汽車發展道路上的攔路虎、絆腳石，需要相關行業通力合作、花大力氣解決此難題！

• 我國電動汽車及充電設施相關政策相繼出臺，相關標準不斷健全、完善，推動電動汽車及其充電設施產業的發展。‍

總結本期內容要點：

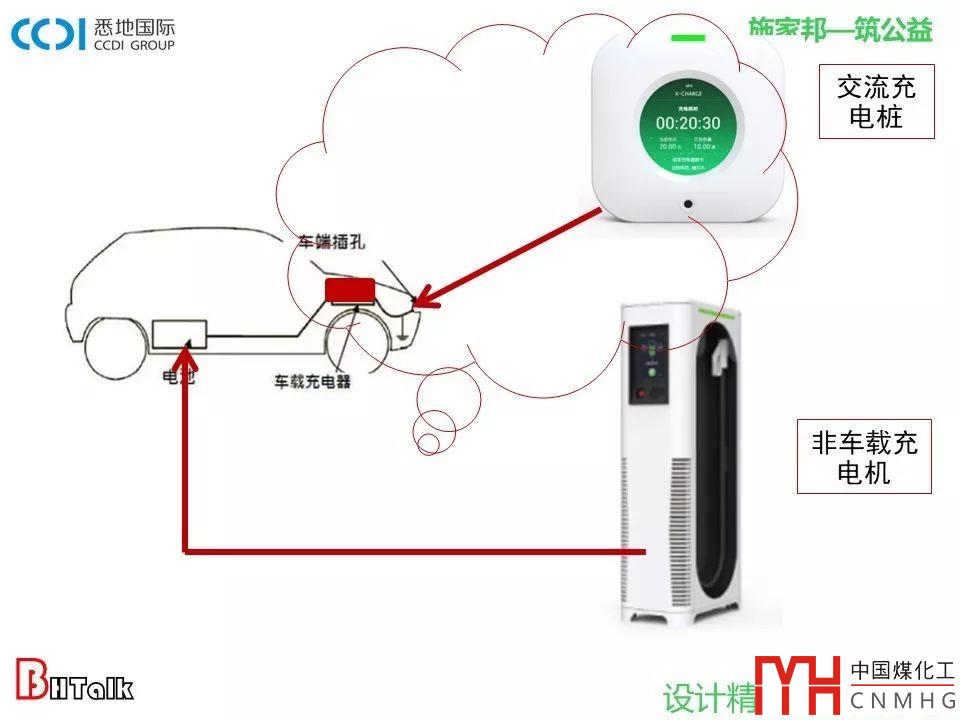

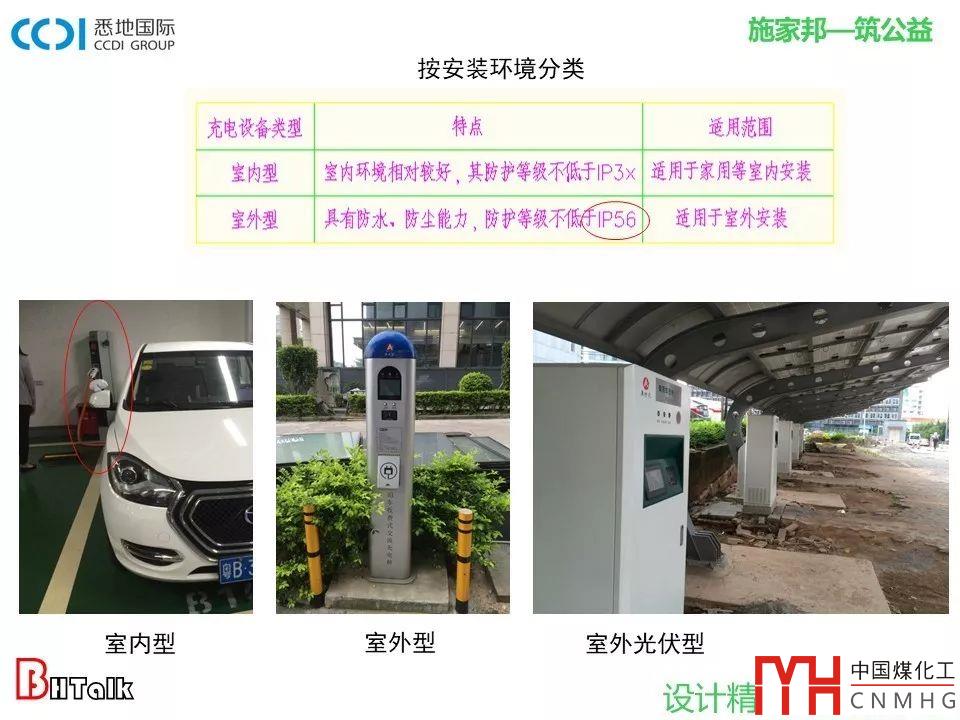

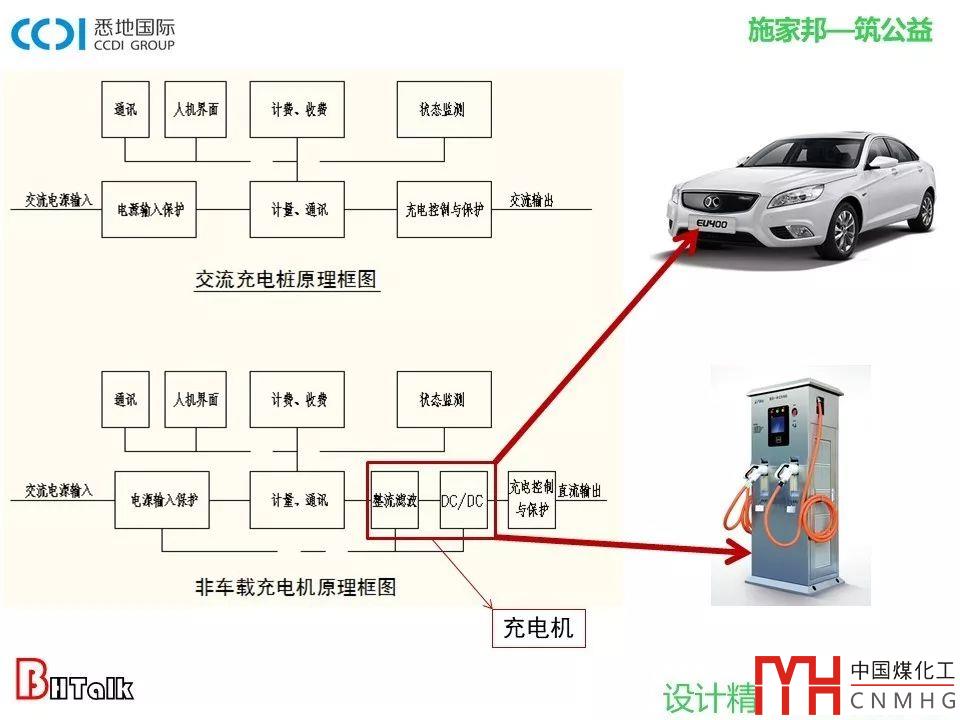

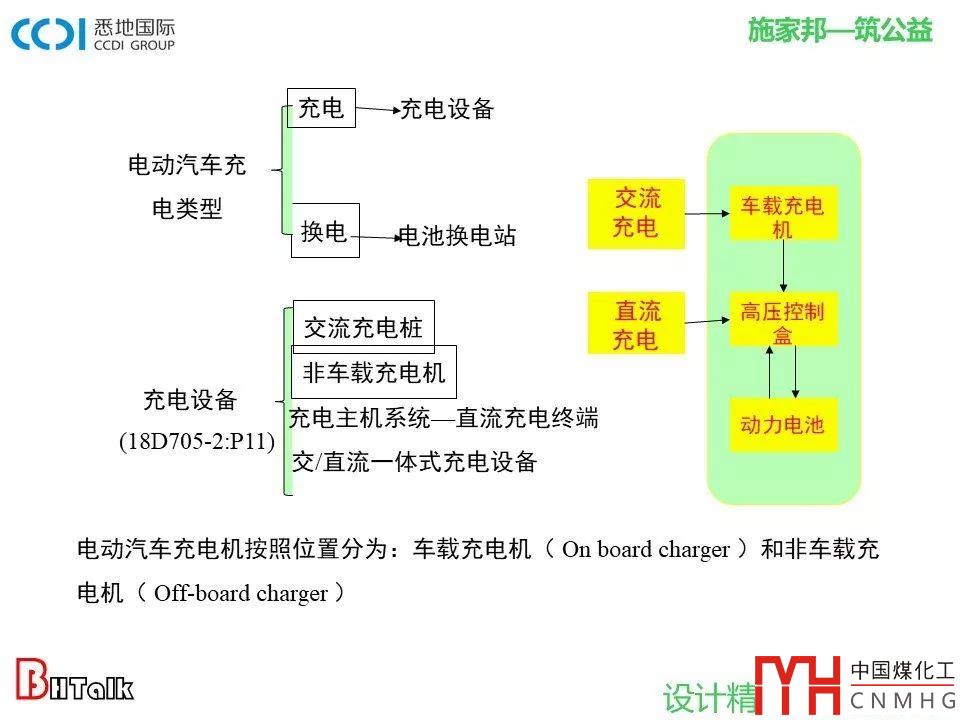

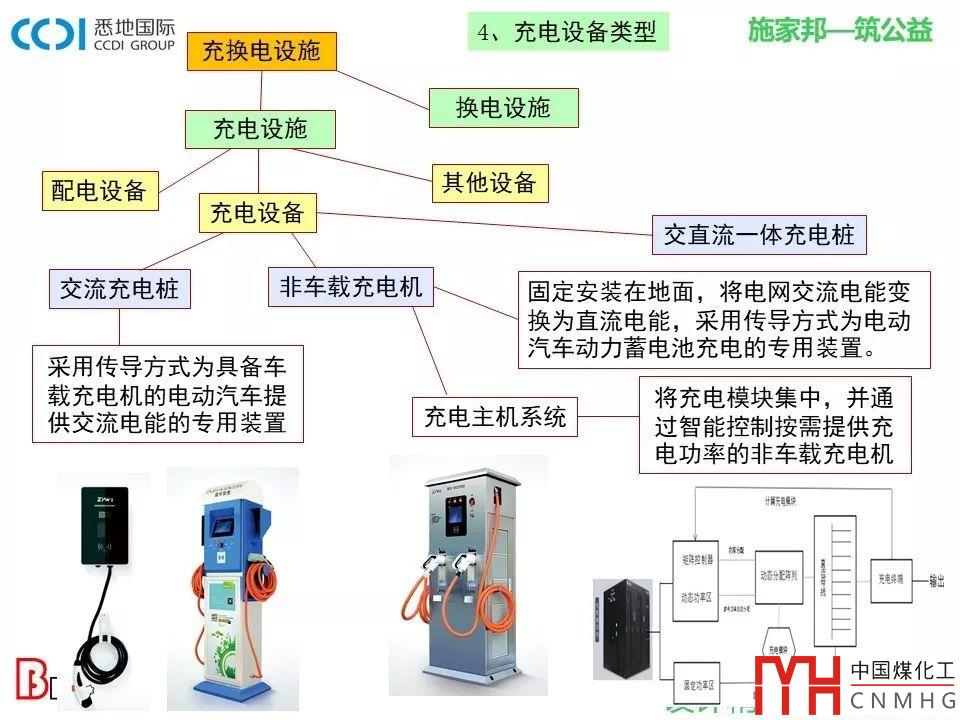

• 一張圖講清楚充電設備的關系、分類、原理；

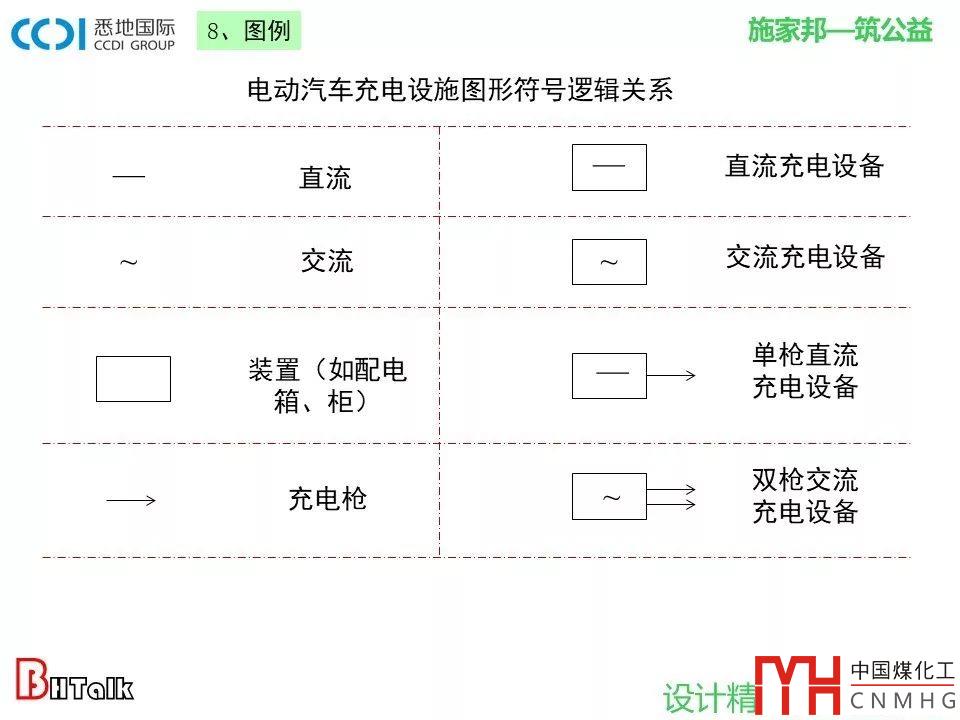

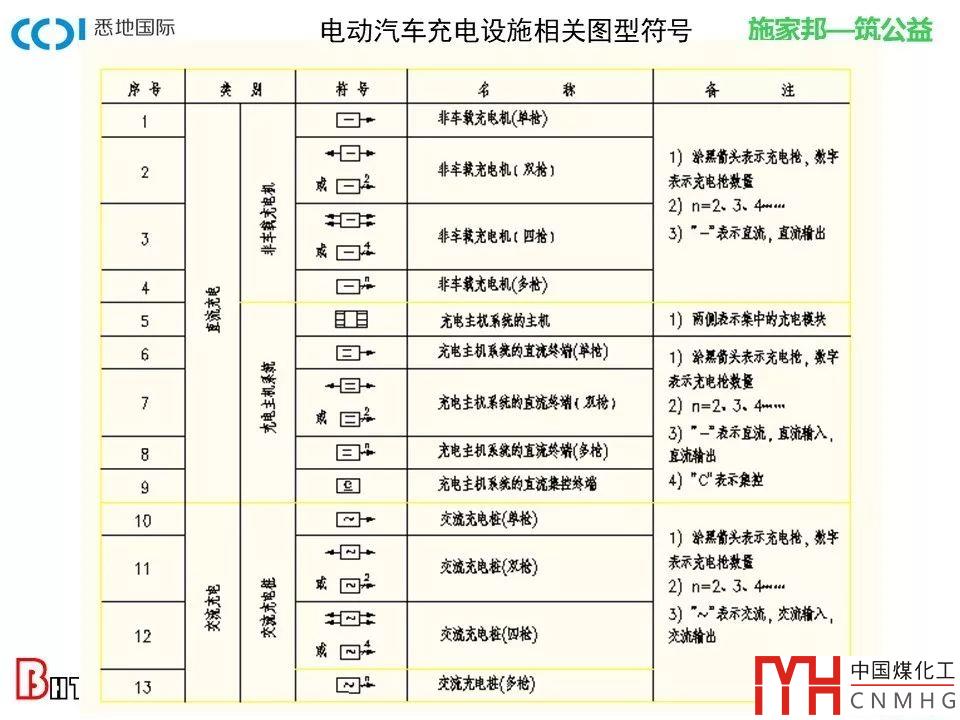

• 圖例——具有較強的邏輯關系，符合工程設計需求；

• 充電設備多為三級負荷，極少數為二級及以上負荷；

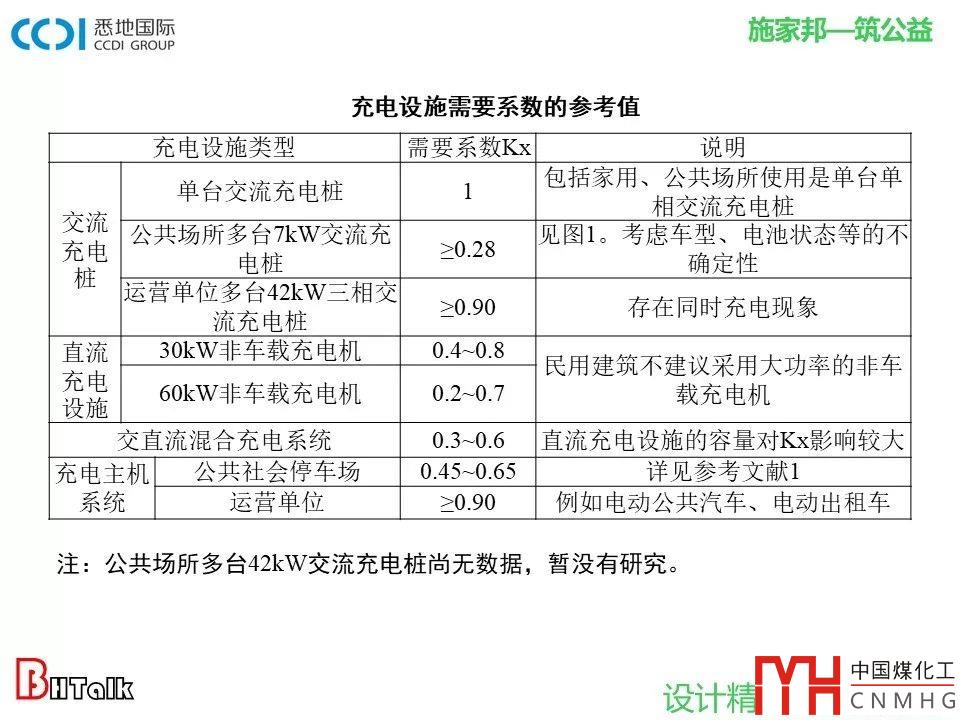

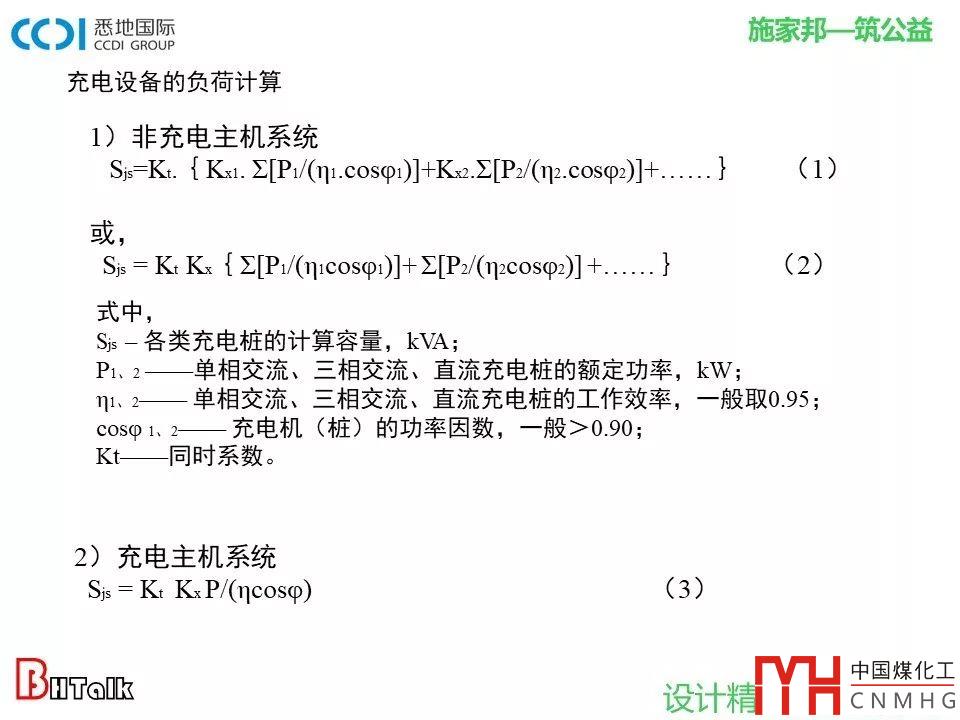

• 講述充電設備供配電系統的三個負荷計算公式，關鍵是需要系數；

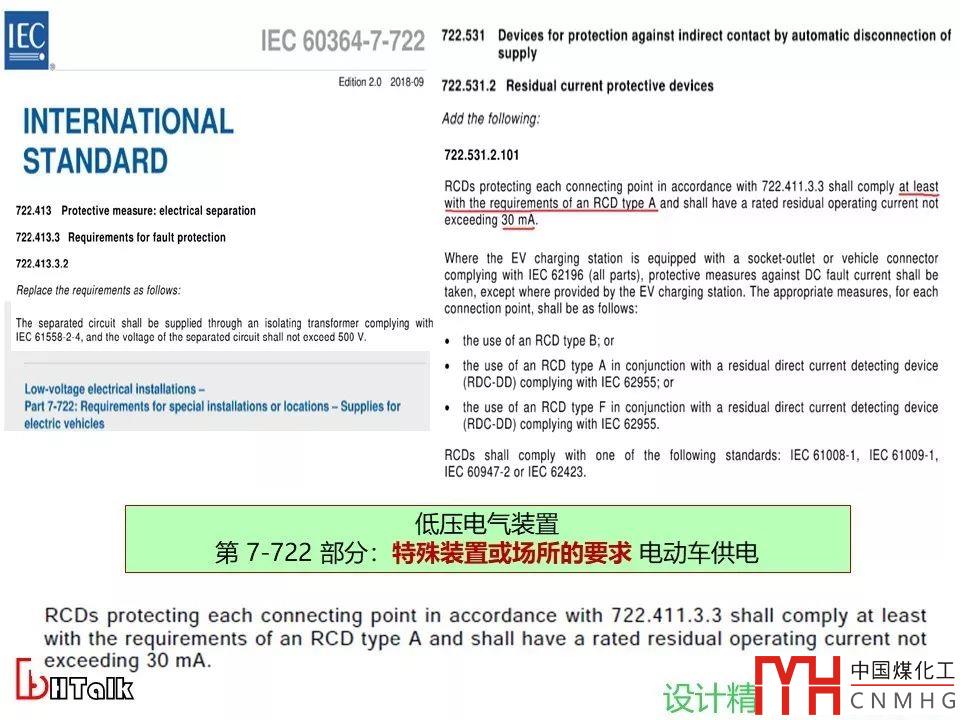

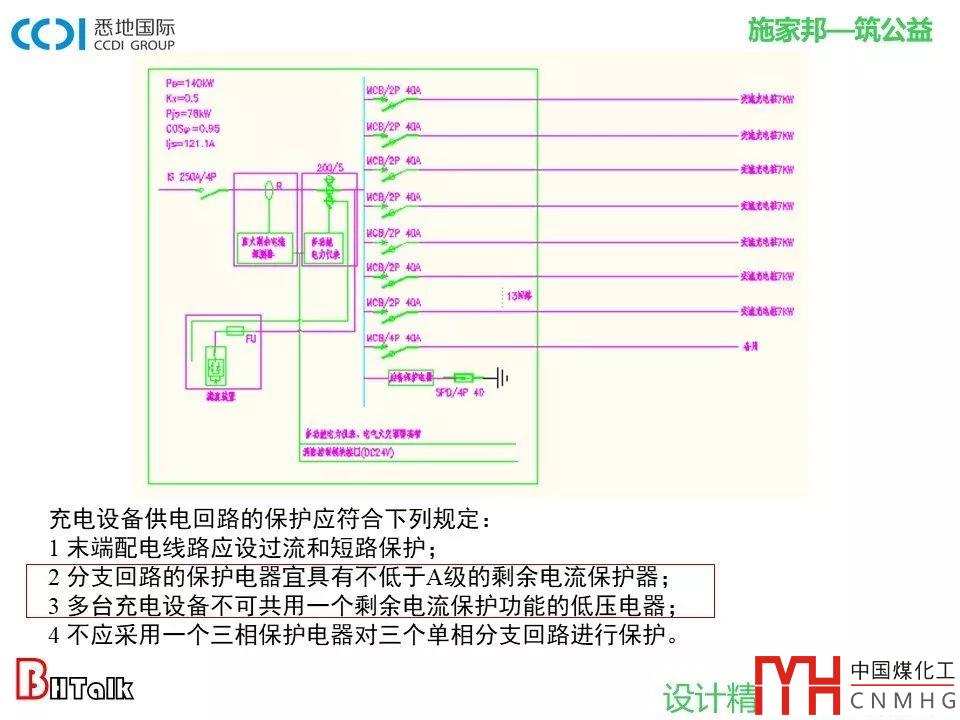

• 配電系統中需采用不低于A級的RCD保護；

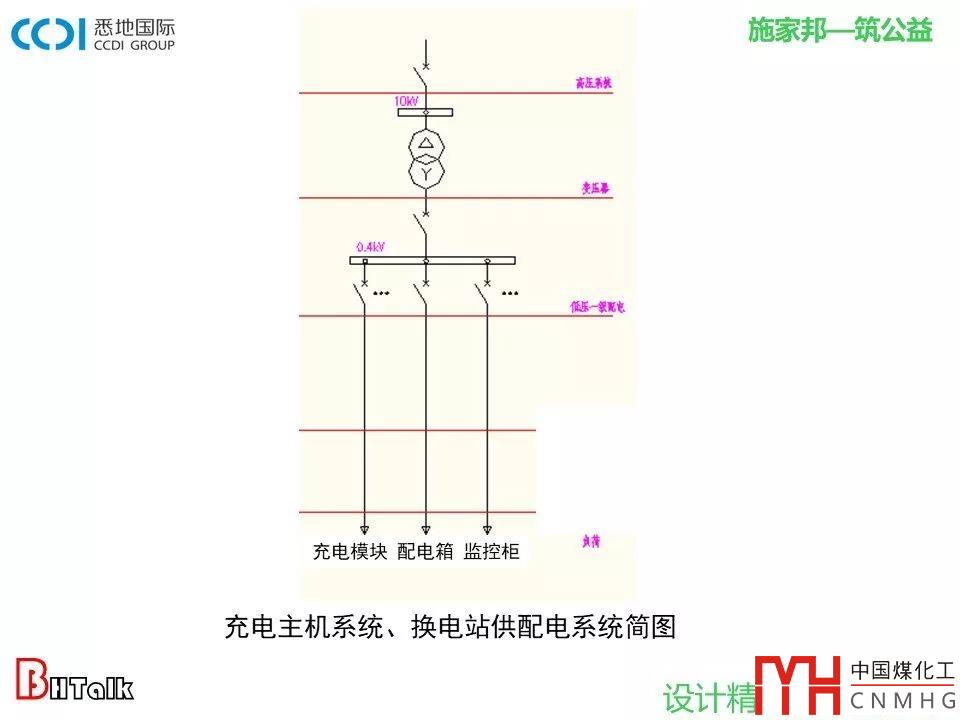

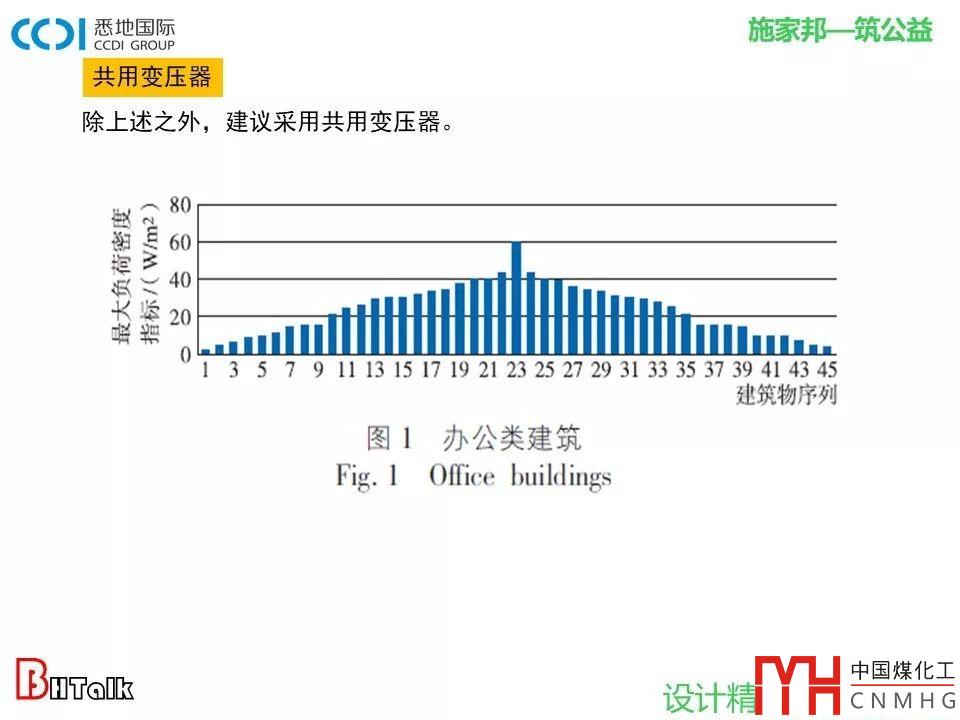

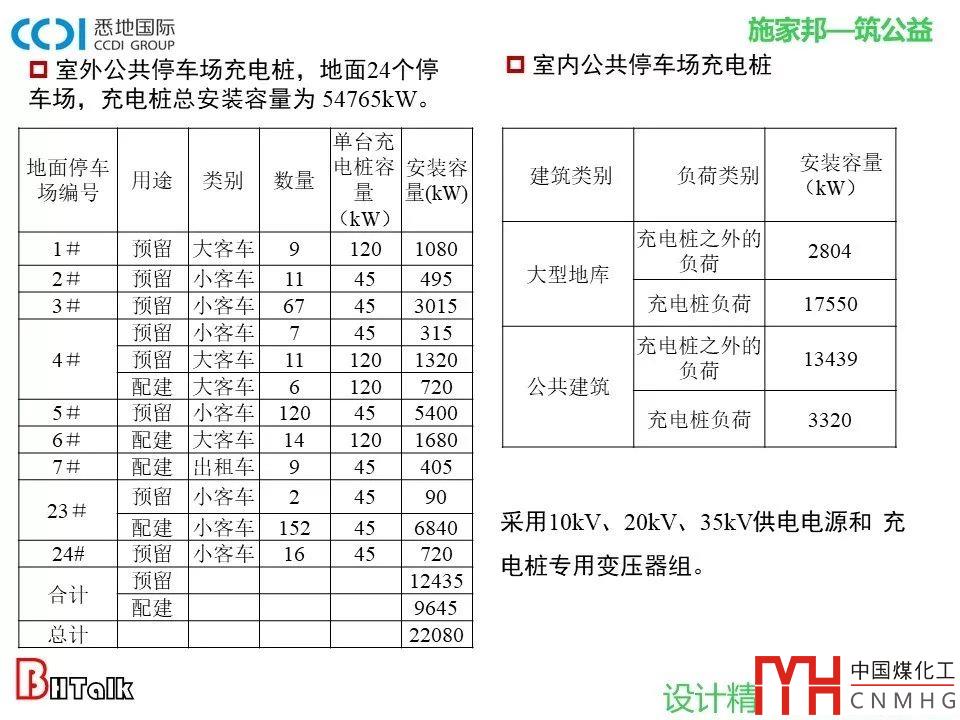

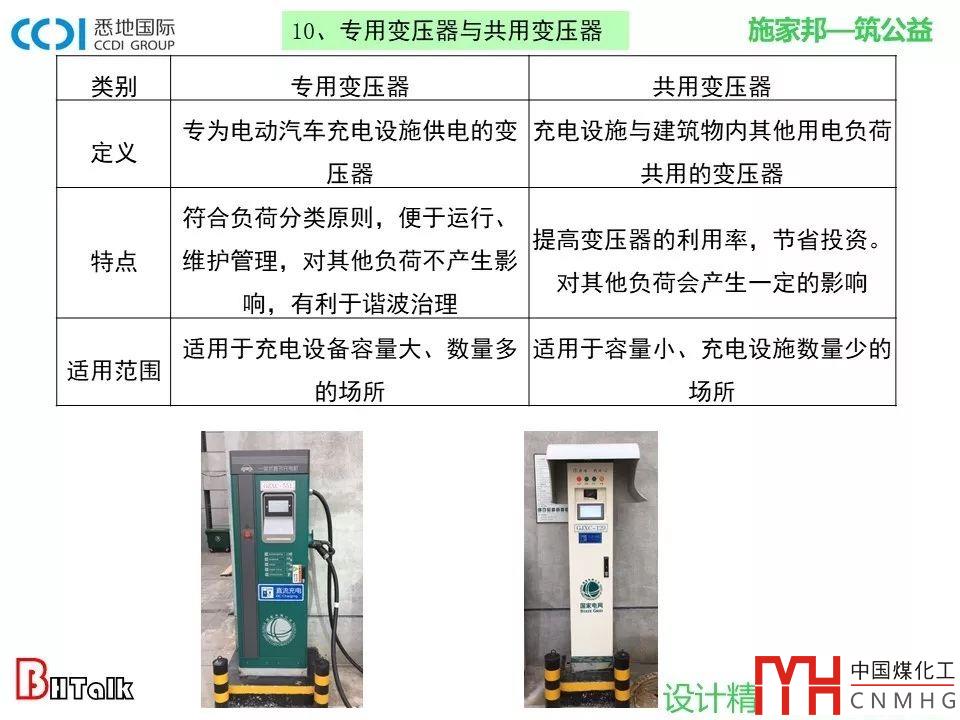

• 講述了充電設備供配電系統的共用變壓器、專用變壓器的特點及應用條件，盡可能共用變壓器。
