本文將開門見山，直奔主題！

1、什么是醫療場所局部IT系統

國標GB 16895.24-2005《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求 醫療場所》給出了醫療場所IT系統的定義，即滿足醫療用途特殊要求的IT電氣系統。該標準等同IEC60364-7-710:2002，在國際上得到廣泛地認可。醫院里的有些醫療場所，不能用電網電源直接供電，例如用于維持生命或外科手術的醫療電器設備，AC 220/380V對于手術中的病人及危重患者存在巨大危險。因此，這類場所，額定電壓超過AC 25V 或DC 60V的設備，必須使用帶絕緣電阻監視儀的IT系統。醫用場所IT系統因此而產生，其目的就是保證為該場所內的醫療電器提供安全可靠的電源，以確?；颊叩娜松戆踩?。

2、系統構成

醫療IT系統由隔離變壓器、絕緣監視儀、報警顯示裝置等組成，并設置相應的保護、隔離電器。隔離變壓器是IT系統的關鍵設備——電源。

2.1 用于2類醫療場所

當單相移動式或固定式設備供電的醫療IT系統應采用單相隔離變壓器，其額定輸出容量應0.5kVA~10kVA；

當為三相負荷供電時，應采用單獨的三相隔離變壓器供電，且隔離變壓器二次側輸出線電壓不應超過250V；

當隔離變壓器以額定電壓和額定頻率供電時，空載時出線繞組測得的對地泄漏電流和外護物（外殼）的泄漏電流均不應超過0.5mA；

系統應設置過負荷和超溫監測裝置。

2.2 隔離變壓器的位置

隔離變壓器建議靠近醫療場所設置，并應設置明顯標志，采取措施防止無關人員接觸。

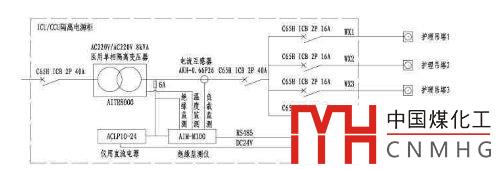

圖1 醫療局部IT系統示例

3、保護要求

1）醫療場所局部IT系統隔離變壓器的一次側與二次側應設置短路保護，如果設置過負荷保護，其不應動作于切斷電源，以保持供電的連續性。

2）醫療場所局部IT系統單相隔離變壓器的二次側應設置雙極開關保護電器。

4、回路

2類醫療場所的同一患者區域醫療場所局部IT系統的插座箱、插座組，應至少由專用的兩回路供電。注意！這不是指雙電源為插座供電，而是在同一醫療場所的插座組至少有兩回路電源交叉供電，即同一醫療場所不能所有插座全部由一個回路供電。每回路應設置獨立的短路保護，且建議設置獨立的過負荷報警。醫療場所局部IT系統插座應有固定的明顯標志。

5、應用要求

1）2類醫療場所用于維持生命、外科手術、重癥患者的實時監控和其他位于患者區域的醫療電氣設備及系統的回路，均應采用醫療場所局部IT系統供電，以保證患者的安全，因?yàn)槿梭w心臟直接漏電大于10uA 時，會對病人造成微電擊事故。但手術臺驅動機構、X射線設備、額定容量超過5kVA的設備、非生命支持系統的電氣設備外。

2）根據國家標準《建筑物電氣裝置第7-710部分：特殊裝置或場所的要求 醫療場所》GB 16895.24-2005，醫療用途相同且相鄰的一個或幾個房間內，至少應設置一個獨立的醫療場所局部IT系統，除只有一臺設備并由單臺專用的醫療場所局部IT隔離變壓器供電外，每個房間應配置絕緣故障監測裝置，且符合表1的要求。

表1絕緣故障監測裝置的要求

6、其他

1）三級醫院的ICU病房?jī)?nèi)的醫療場所局部IT系統，由于需要設置多個絕緣故障監測裝置，建議設置絕緣故障監測的集成管理系統，其效果優于分散的獨立設備。

2） 醫療場所局部IT系統，應能顯示工作狀態及故障類型。一般綠燈表示正常工作，黃燈表示故障報警。并應設置聲光警報裝置，且報警裝置應安裝在有專職人員值班的場所。
