斷路器能化解LED巨大的沖擊電流嗎？
LED燈在合閘時會產生巨大的涌流，本信息已有多篇文章說明。
請點擊：必須掌握的LED燈特性，只因其太重要！——LED的設備功率和啟動特性！
試驗表明，LED啟動時在0.5ms左右出現最大沖擊電流，其沖擊電流倍數與合閘瞬間的相位角有關，相位角為90°時達到最大值，最高達近250倍；相位角為0°時，沖擊電流最小。因此，LED燈對傳統的照明用的保護電器提出巨大挑戰。

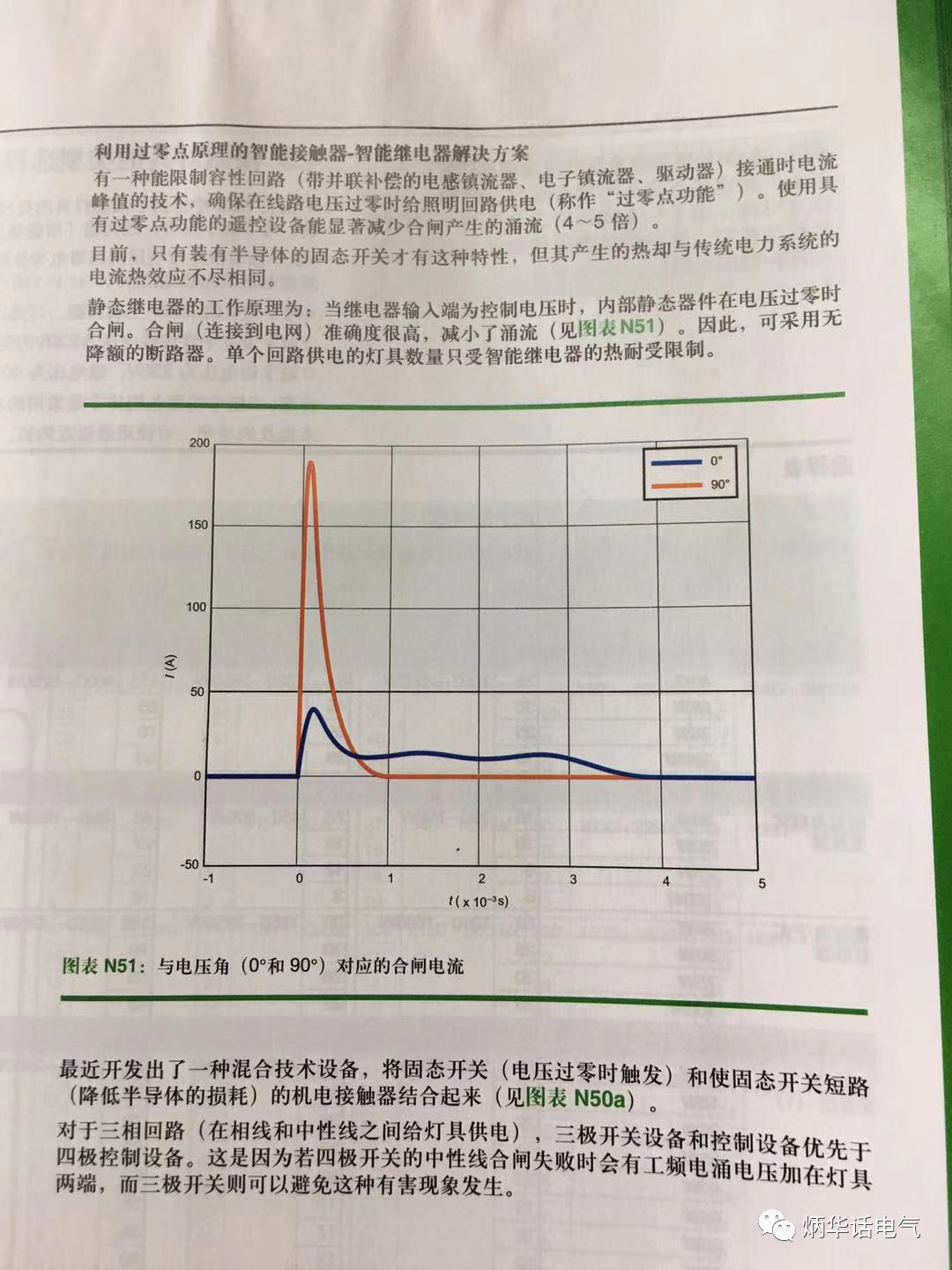

圖1 LED啟動時的沖擊電流與相位角關系巨大
（注：本圖引自《電氣裝置應用設計指南》）
斷路器是常用的保護電器，選擇斷路器時兩個因素必須考慮（還有其他因素也要考慮，在此不贅述）：整定值和特性曲線。前者與所保護的電纜相匹配、配合，這在《低壓配電設計規范》GB 50054-2011等標準中有規定，且比較成熟，國際通用。而特性曲線常見的有B、C、D等曲線（見表1）。在傳統光源的照明系統中，斷路器通常采用C曲線，但從圖1可知，C曲線的斷路器不能滿足LED照明回路的保護。
表1 斷路器脫扣器的保護特性曲線類型
|
特性曲線 類型 |
瞬時脫扣電流 |
應用場所 |
|
A型 |
(2~3)In |
適用于保護半導體電子線路，帶小功率電源變壓器的測量線路，或線路長且短路電流小的系統； |
|
B型 |
(3~5)In |
適用于住戶配電系統，家用電器的保護和人身安全保護； |
|
C型 |
(5~10)In |
適用于保護配電線路以及具有較高接通電流的照明線路和電動機回路； |
|
D型 |
(10~20)In |
適用于保護具有很高沖擊電流的設備，如變壓器、電磁閥等； |
|
K型 |
具備1.2倍熱脫扣動作電流和8～14倍磁脫扣動作范圍 |
適用于保護電動機線路設備，有較高的抗沖擊電流能力。 |
根據IEC 60947-2、IEC 60898，現行標準僅對持續時間在10ms及以上的脫扣閥值有效，而小于10ms的暫無特性曲線。因此，現行的斷路器對LED燈存在誤動作風險，可能會影響LED照明的正常使用。
