設計數值不過癮,現在干貨來了——商業建筑的實際運行負荷
曾推送一篇關于商業建筑變壓器安裝容量數據,詳見:
a)年底分享干貨,商業建筑電氣數據!
b)商業建筑的變壓器容量指標的探討。
大家感覺不過癮,設計數據與實際運行數據是有差距的,到底差多少?有些朋友希望本信息能發表相關文章。今天滿足大家的需求,推送商業建筑的實際運行數據。這些數據為2012年全年30min及以上最大運行負荷,用負荷密度表示,單位W/m2。為了保護客戶信息,本文用代號表示建筑物名稱。
具體數據如下,大家不妨進行對比。
表1商業建筑數據
|
建筑物 編碼 |
建筑物建筑面積(m2) |
最大用電負荷(kW) |
最大負荷密度(W/ m2) |
建筑物 編碼 |
建筑物建筑面積(m2) |
最大用電負荷(kW) |
最大負荷密度(W/ m2) |
|
GZB-1 |
30000 |
1860 |
62.00 |
GZB-16 |
126000 |
4391.49 |
34.85 |
|
GZB-2 |
37600 |
1332 |
35.43 |
GZB-17 |
69871 |
2571.43 |
36.80 |
|
GZB-3 |
39050 |
1740 |
44.56 |
GZB-18 |
29458 |
1200 |
40.74 |
|
GZB-4 |
50000 |
2172 |
43.44 |
BJB-19 |
91000 |
1580 |
17.36 |
|
GZB-5 |
60000 |
2880 |
48.00 |
BJB-20 |
480635 |
1209 |
2.52 |
|
GZB-6 |
155432 |
2155 |
13.86 |
BJB-21 |
224026 |
5091 |
22.73 |
|
GZB-7 |
10717 |
160 |
14.93 |
SHB-22 |
66000 |
5114 |
77.48 |
|
GZB-8 |
22642 |
478 |
21.09 |
SHB-23 |
18000 |
1305 |
72.50 |
|
GZB-9 |
20010 |
435 |
21.74 |
SHB-24 |
145000 |
9492 |
65.46 |
|
GZB-10 |
34579 |
808 |
23.37 |
SHB-25 |
70000 |
1232 |
17.60 |
|
GZB-11 |
22701 |
547.83 |
24.13 |
SHB-26 |
230000 |
5088 |
22.12 |
|
GZB-12 |
65000 |
1697.3 |
26.11 |
SHB-27 |
100000 |
4154 |
41.54 |
|
GZB-13 |
63397 |
1695.65 |
26.75 |
SHB-28 |
104633 |
3867 |
36.96 |
|
GZB-14 |
111134 |
3387.23 |
30.48 |
SHB-29 |
40000 |
2065 |
51.63 |
|
GZB-15 |
27115 |
842.55 |
31.07 |
注:GZB-廣州市商業建筑;BJB-北京市區業建筑;SHB-上海市商業建筑。

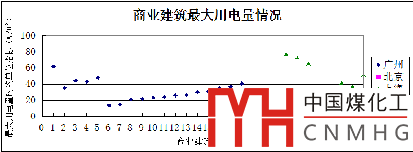

圖1商業建筑最大負荷密度散點圖
商業建筑的最大負荷密度值LDmax=65.46W/m2,與文章a)中變壓器安裝容量平均值近103VA/m2相比只有60%+。注意!實際運行值是建筑物實際運行的最大值中的最大值,不是平均值。因此,實際運行的變壓器負荷率一般都在30%以下。
-
