電氣回路是由電源、線路、用電負荷及相關的保護電器、控制電器、附屬器件組成的電氣通路。

根據《民用建筑電氣設計規范》JGJ 16-2008給出的術語，配電回路是為一個或多個配電盤供電的電氣回路；分支回路是直接為用電設備或插座供電的電氣回路。

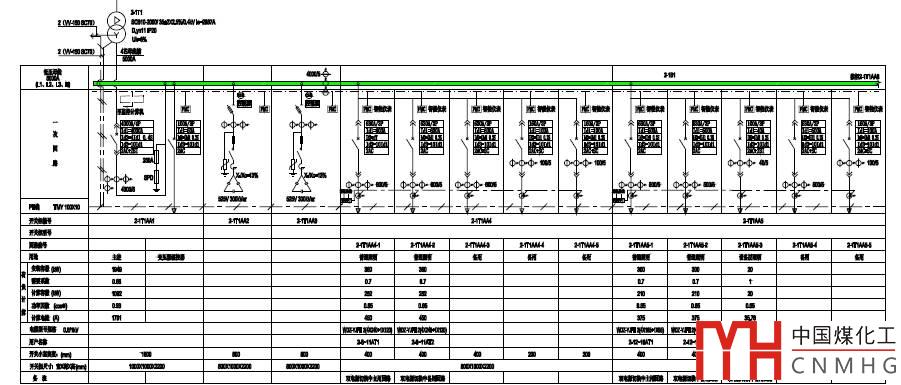

圖1 配電回路實例

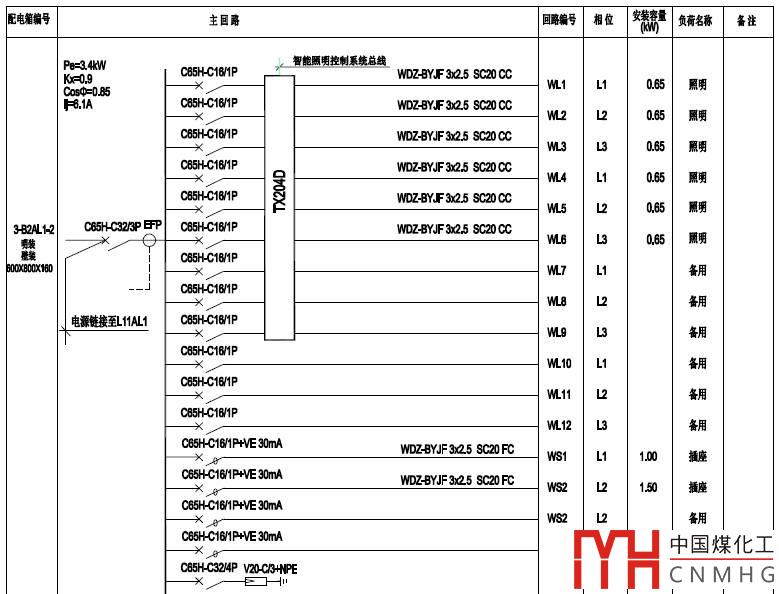

圖2 分支回路實例

圖1所示為配電回路的示例，它是為配電箱、配電柜供電，因此民用建筑中變電所低壓側的出線多為配電回路。民用建筑中有些二級配電也屬于配電回路，如層間的照明配電，電源引自變電所的低壓出線，供電給末端照明配電箱。

圖2為分支回路的示例，該配電箱直接連接負荷，為照明類負荷供電。分支回路通常在末端配電箱、控制箱，動力、照明均如此。

根據負荷情況，回路可分為照明回路、動力回路、消防回路等，這些回路均有配電回路和分支回路。根據線路性質，回路還可以分為一次回路、二次回路。

配電回路和分支回路對保護電器、線路的選擇有不同的要求。
