上篇文章講了下級熔斷器與上級斷路器之間的保護配合，還有相反的情況，即上級是熔斷器，下級是斷路器，它們之間的保護選擇性配合又是如何？

請點擊：

熔斷器與上級斷路器之間的保護選擇性配合;

熔斷器之間的保護選擇性；

一張圖看清楚保護選擇性。

上級熔斷器、下級斷路器之間的保護選擇性配合可以通過使用時間-電流特性和I²t值或通過試驗進行驗證。如圖1所示，斷路器C3與熔斷器F2的配合就是這樣的保護配合。

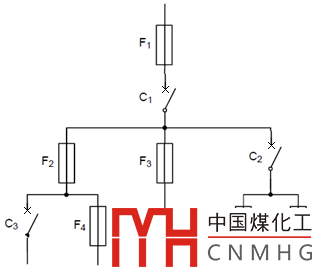

圖1 系統示意圖

1 熔斷器F2的熔斷時間≥0.1時的選擇性

斷路器C3的最大動作時間應小于熔斷器F2的最小弧前時間（如圖2所示），即熔斷器的時間-電流曲線在斷路器脫扣曲線C3的右側。

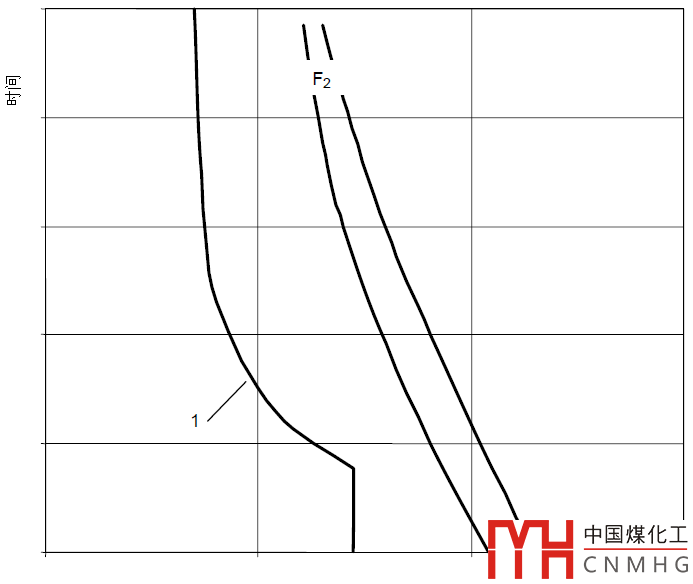

圖2 熔斷時間t≥0.1s時，熔斷器F₂和斷路器C₃之間選擇性配合

圖中1為斷路器C₃的脫扣特性。

2 熔斷器F2的熔斷時間＜0.1時的選擇性

這種情況，熔斷器F2的最小弧前I²t值必須大于斷路器C2的最大脫扣I²t值。同樣，熔斷器的I²t值可取自標準值；斷路器數據可從其時間-電流特性和瞬時脫扣帶中獲得，數據必須由制造廠提供。

3 全選擇性

為達到斷路器C2和熔斷器F2之間的全選擇性要求，應符合上述全部要求。對低于選擇性極限電流I_C（見圖3）的預期電流，可滿足選擇性要求。對高于I_C的預期電流，可能不滿足選擇性要求；需要制造廠商提供更多的資料或試驗進行驗證。

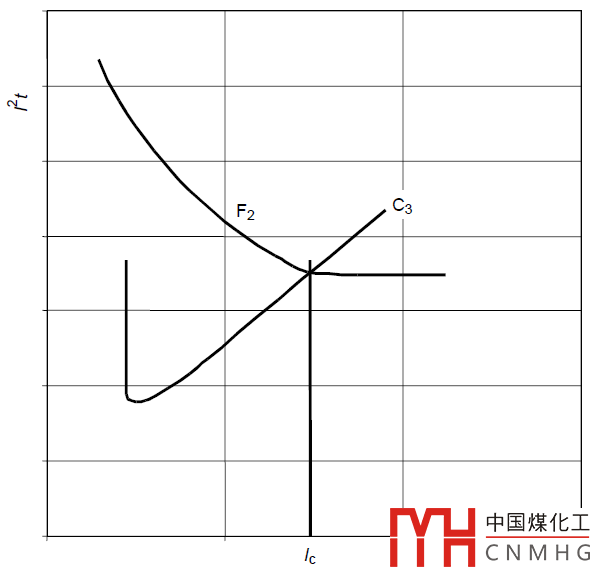

圖3 熔斷時間t＜0.1s時，熔斷器F₂和斷路器C₃之間選擇性

（圖中I_C——選擇性極限電流）
