上篇文章講了熔斷器之間的保護配合，我們可以簡單回顧一下。

請點擊：

熔斷器之間的保護選擇性；

一張圖看清楚保護選擇性。

現在講一下熔斷器與斷路器之間的保護配合。其實，熔斷器和斷路器特性是不同的，保護配合也與兩個熔斷器之間的保護配合差異較大。具體分為兩種情況，如圖1所示，熔斷器F5、F6與上級斷路器C2之間的保護選擇性配合和熔斷器F2與下級斷路器C3之間的保護選擇性配合。本文首先介紹第一種情形，第二種情形以后再聊。

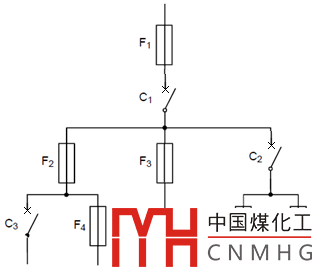

圖1 SCPD的保護配合

圖1中，上級斷路器C2與熔斷器F5、F6之間的保護選擇性配合通常通過使用時間-電流特性、I²t值或通過試驗進行驗證，下面具體說明。

1 熔斷時間≥0.1s時選擇性驗證

圖2所示，F5或F6最大熔斷時間小于C2的最小脫扣時間，這樣可保證保護的選擇性。從圖中直觀的判斷，斷路器C2的時間-電流特性曲線在熔斷器的右側，當熔斷器下端出線短路故障時，熔斷器將先動作，切斷故障回路，起到選擇性保護的作用。

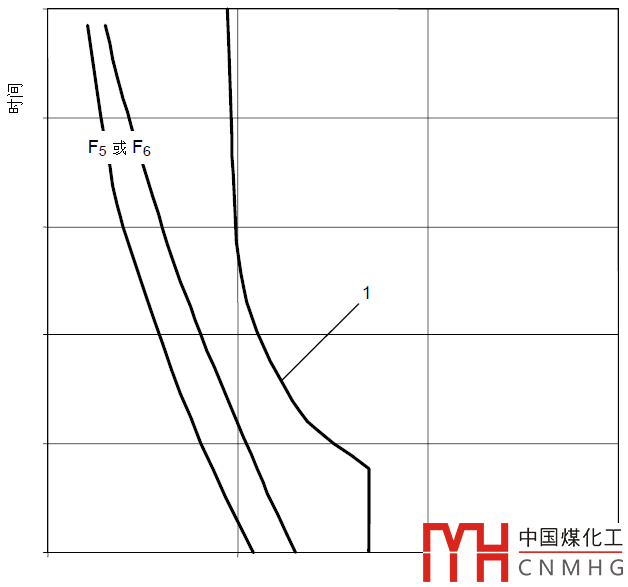

圖2斷路器和熔斷器F5及F6之間的選擇性驗證

（圖中1——斷路器C₂的最小脫扣特性）

2 熔斷時間＜0.1s時選擇性驗證

當熔斷時間小于0.1s時，由于短路存在較大的非周期分量，采用有效值已經不能準確度量其熱效應，而采用積分是比較合適的。因此，熔斷器的熔斷I²t值必須小于斷路器的最小脫扣I²t值。這樣可以保證保護的選擇性配合。

熔斷器的I²t值可取自標準值。斷路器數據可從其時間-電流特性和瞬時脫扣帶中獲得，數據必須由制造廠提供。

3 全選擇性驗證

為達到斷路器C₂和熔斷器F₅或F₆之間全選擇性要求，應符合上述1和2的全部要求。事實上，斷路器制造廠給出了斷路器和所選熔斷器之間的選擇性表。此類選擇也適用于相當?shù)幕蜉^低的額定電流熔斷器。
