核磁共振成像設備（簡稱MRI）是醫院重要的醫療設備，其電氣配電也有其特點，下面與大家探討相關內容。

1、設備用電參數

電氣設計首先要搞清楚設備容量，下圖是常用的醫療設備電氣參數，取自于

山東省標準圖L13D1《圖形符號與技術資料》，在設計階段如果沒有MRI技術參數可以作為參考！

圖1 醫療設備電氣參數

從圖中可以看出，MRI為三相380V供電，設備額定容量達55kVA，瞬時電流高達170A。因此，該設備容量大且對供電要求較高。

2、設備工作制

醫用磁共振成像設備經常連續工作超過30min，導體發熱基本穩定，因此MR應按連續工作制進行負荷計算和供電。

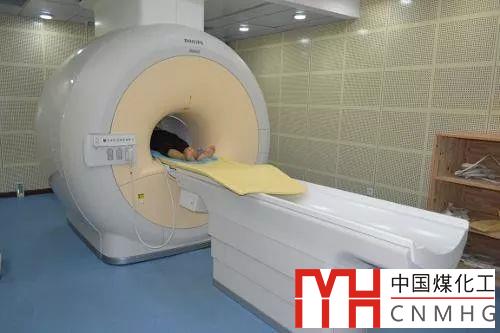

圖2 MRI示例（圖片來自網絡）

3、配電要求

MRI磁體多采用超導材料，必須在低溫下運行。即使MRI主機停機，水冷機組也要保證持續運行。因此，MRI的主機、冷水機組應分別從配變電所引出專用回路供電，且建議MRI主機采用兩路供電，而冷水機組應采用兩路供電。

4、其他要求

1）MRI室內的電氣管線、器具及其支持構件不得使用鐵磁物質或鐵磁制品，這點做過核磁檢測的人都知道；

2）進入室內的電源線路應進行濾波，由于是固定設備，可采用無源濾波；

3）掃描室屏蔽體應可靠接地。

鏈接：核磁共振是磁矩不為零的原子核，在外磁場作用下自旋能級發生塞曼分裂，共振吸收某一定頻率的射頻輻射的物理過程。核磁共振波譜學是光譜學的一個分支，其共振頻率在射頻波段，相應的躍遷是核自旋在核塞曼能級上的躍遷。

——源自360百科
