今天帶大家來一趟國家體育場“鳥巢”——2008年北京奧運會主場。帶大家來鳥巢的目的是學習一下“鳥巢”如何在預制看臺板上作等電位聯結。

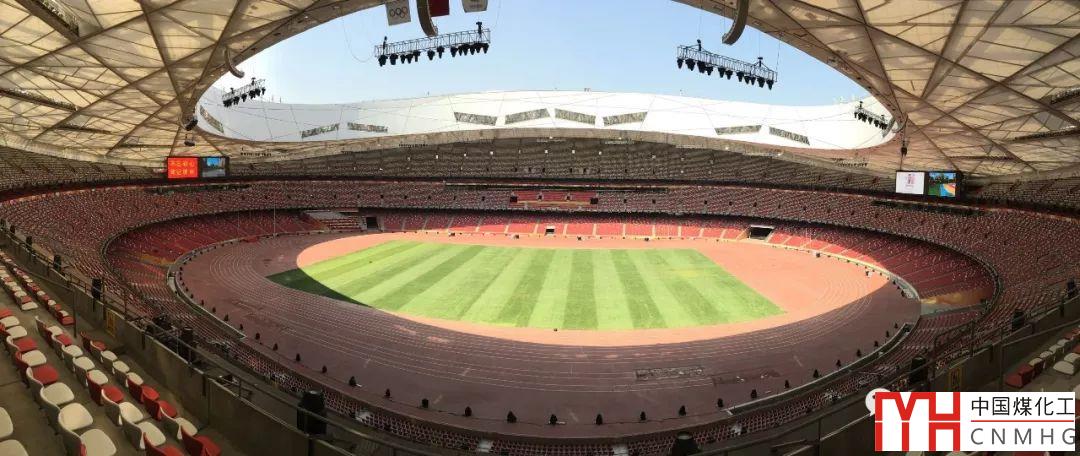

圖1 鳥巢場內全貌

Q1:體育場預制看臺板需不需要做等電位聯結？

這個問題是肯定的。無論什么類型的建筑都需要做等電位連接，包括總等電位聯結、局部等電位聯結、輔助等電位聯結等等。對于敞開式或半敞開式的看臺，做等電位聯結意義更加重大，下層看臺尤為重要。

體育場遭雷擊致人傷亡事件在世界范圍內時有發生，大家可以在百度上搜索一下相關的信息。而等電位聯結是減少跨步電壓和接觸電壓行之有效的措施之一。

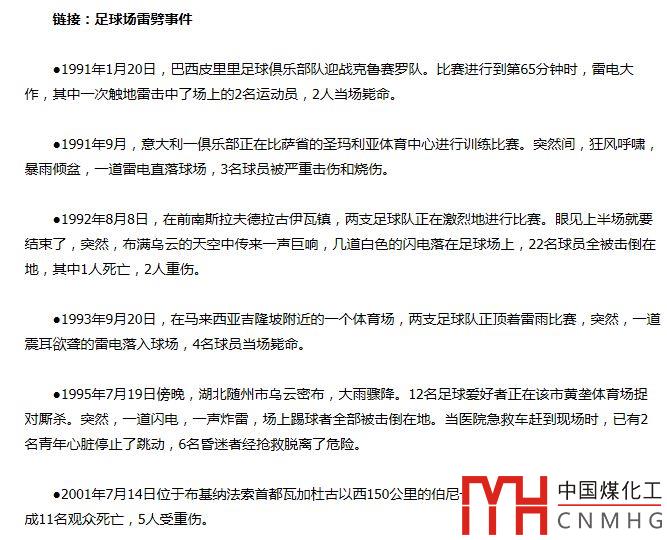

圖2 百度搜索的足球場雷擊事件

Q2:預制看臺板如何做等電位連接？

這需要與預制看臺板廠家及施工單位配合、協作完成。預制看臺板生產時，需要將長向兩端各至少預留兩根鋼筋，并要求看臺板內鋼筋是相互連通的?？磁_四周圈梁鋼筋也需要在每塊看臺板搭接部位預留兩根鋼筋，施工時將此鋼筋與看臺板預留鋼筋進行焊接或其他可靠連接即可。

為安全起見，“鳥巢”下層看臺最前端扶手下端還單獨敷設了一條扁鋼與圈梁鋼筋及接地裝置可靠連接，該扁鋼通過導線與金屬扶手可靠連接。

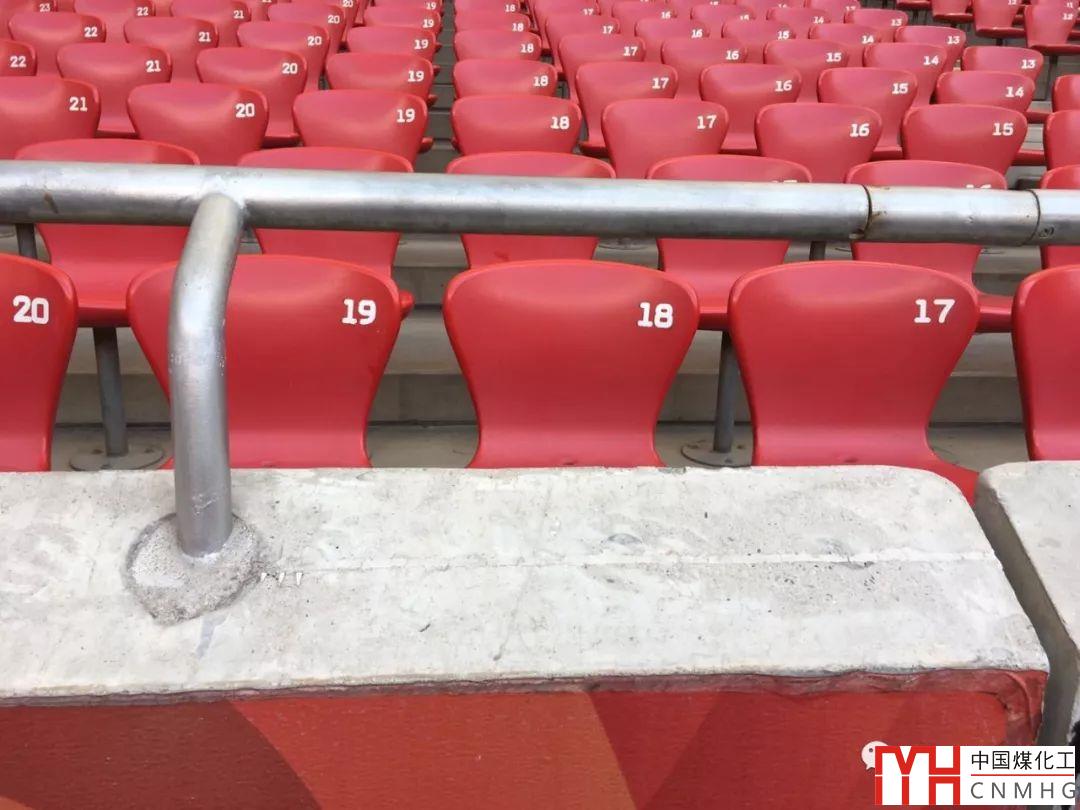

圖3 下層看臺最前端矮墻上隱約有一條剔槽的

痕跡，下面敷設一根接地導線

圖4 兩片矮墻間的縫隙可見接地導線

圖5 預埋的扁鋼很有用，除等電位聯結外，現在有些演出、臨時活動需要接地的設備和系統由此接地

Q3:現澆看臺板是否需要做等電位連接？

答案也是肯定的，需要做。但是由于現澆看臺板內鋼筋通過綁扎相互連接較好，并且形成密密麻麻的多點連接，已經形成非常良好的等電位聯結效果，所以做法相對簡單。

各位朋友，通過今天走進“鳥巢”是否有所收獲？！
