在2019年中國建筑學會建筑電氣分會年會上，北京建筑大學李英姿教授的報告獲得與會代表高度好評，其中交直流系統互聯是李教授報告的重點，主要內容如下：

1、無功配置要求

• 電壓源換流器互聯，一般可不配置無功補償裝置。

• 電網換相換流器互聯，應配置相應無功補償。

• AC-DC互聯拓?fù)浣Y(jié)構：補償容量=（30%～50%）直流功率

• DC-AC互聯拓?fù)浣Y(jié)構：補償容量=（40%～60%）直流功率

2、繼電保護配置

• 聯接變壓器、換流變壓器、接地變壓器

• 交流濾波器及無功補償裝置

• 交流換流母線

• 換流器

• 直流母線

• 直流側的電容器及電抗器

• 直流接地裝置及線路

• 直流配電線路

• 其他

對于直流配電系統

• 線路主保護選用“全線速動”保護；

• 階段式保護，時間定值考慮互聯裝置動、熱穩定性和故障切除時間對故障恢復過程的影響

• 斷路器等直流開斷裝置失靈保護

• 依系統運行要求、直流斷路器等直流開斷裝置技術條件設自動重合閘

直流配電故障特性：

• 故障定位困難

• 快速性困難

• 接地電壓升高

• 滅弧困難

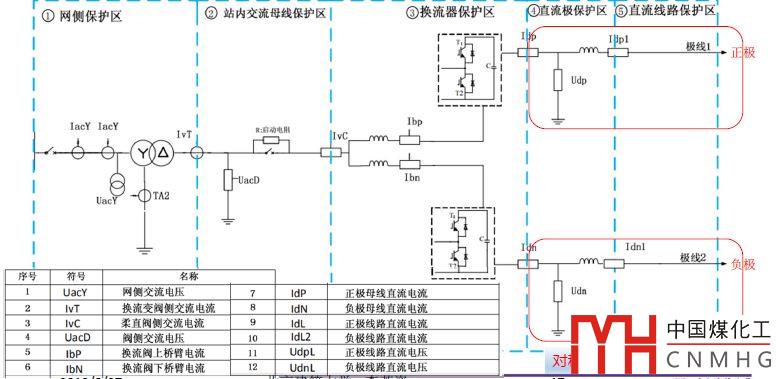

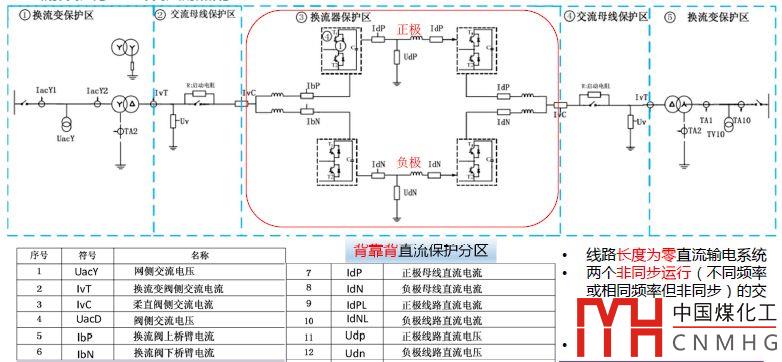

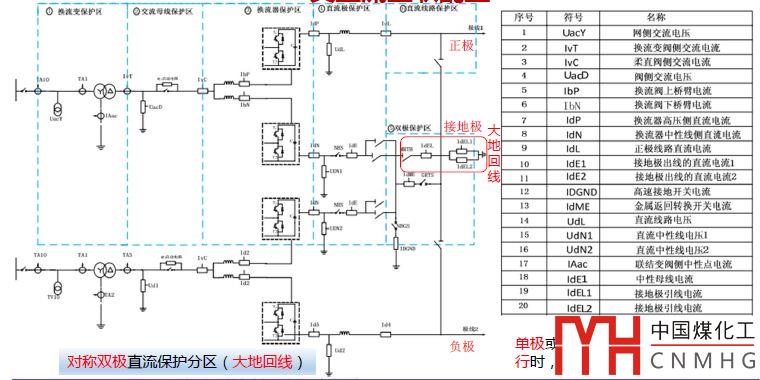

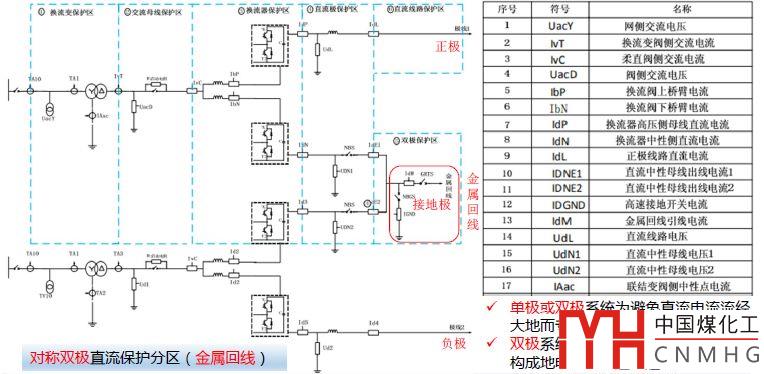

3、系統示圖

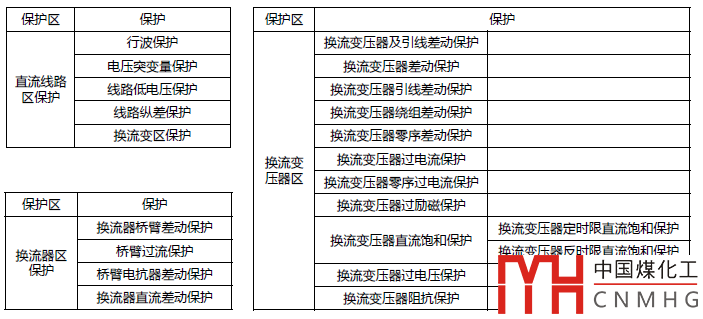

4、保護配置

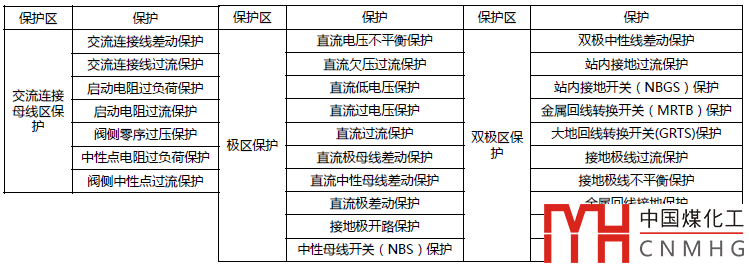

保護配置包含交流連接母線區、換流器區、極區、雙極區、直流線路區及換流變區保護。

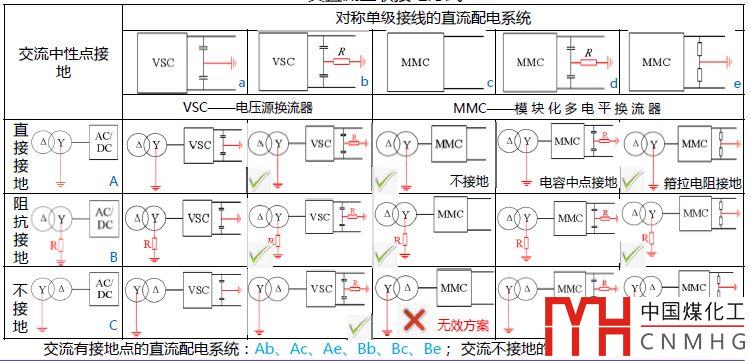

5、接地要求

• ±1.5kV以上，對稱單極結構，通過聯接變壓器與交流配電網互聯

• 直流側接地點：

• 電容中點接地：互聯裝置采用兩/三電平換流器

• 電阻接地：直流電容中點引出困難，互聯裝置為模塊化多電平（MMC）

• ±1.5kV以上，對稱單極結構，無聯接變壓器與交流配電網互聯

• 直流側接地點：

• 電容中點接地：交流非有效接地，互聯裝置為兩/三電平換流器

• 電阻接地：直流電容中點引出困難，互聯裝置為模塊化多電平（MMC）

• 交流側經曲折型變壓器接地：交流非有效接地，互聯裝置為MMC，直流系統可不接地

• 交流側直接接地或低電阻接地，直流系統可不設置接地點

  用限制直流系統單極接地故障短路電流計算交流側零序電阻值

感謝李教授的講座及分享，希望大家有所收獲！
