關于多電源系統一點接地問題一直在我國存在爭議！這個問題不是一點接地本身的問題，而是多電源的問題。IEC 60364-4-44：2015 Edtion2.1 “Protection for safety - Protection against voltage disturbances and electromagnetic disturbances”有如此規定。請各位注意！圖1和圖2多電源系統相應的相線和N線是直接相連的，多電源共同為負荷提供電能。

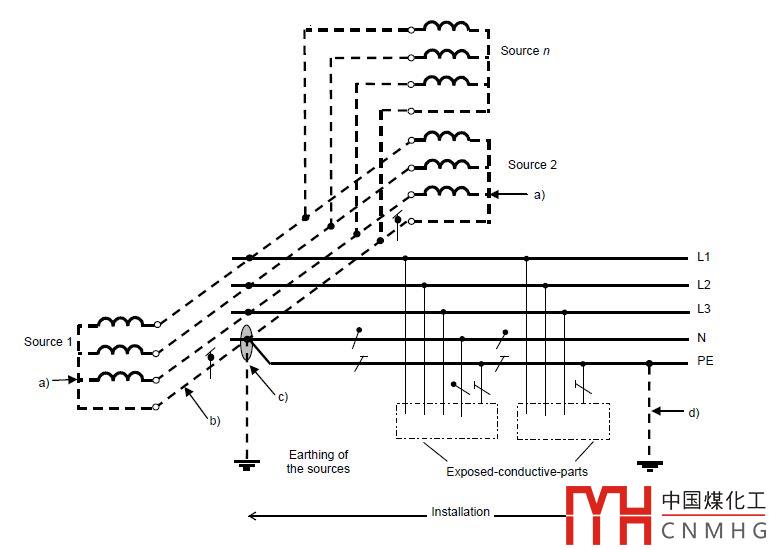

圖1 TN多電源系統一點接地

圖2 TT多電源系統一點接地

而我國國家標準GB 16895.10-2010《低壓電氣裝置 第4-44部分：安全防護 電壓騷擾和電磁騷擾防護》等效轉換了IEC標準，因此這個要求在我國產生一波接著一波的討論和爭論。筆者就此問題談?wù)勛约旱挠^點和看法，供大家探討和學習。

1、我國市電不存在多電源系統

由于我國標準規定變壓器不能并聯運行。因此，我國市電不存在多電源系統的情況。常用的單母線分段系統平時母聯開關是斷開的，兩個電源分段獨立運行，與IEC的要求有本質上的區別。而當一個電源斷電以后，母聯開關才閉合，也不會兩個電源并聯運行（圖3，高低壓系統均如此）。

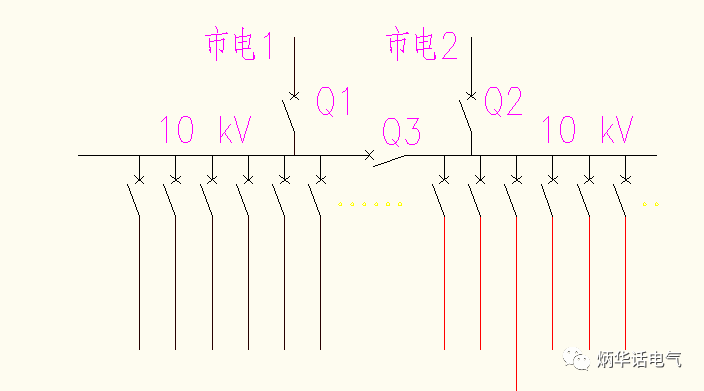

圖3 雙電源單母線分段

唯一有兩個電源并聯運行的情況是兩個電源并路倒閘，這也僅僅是秒級的時間。

點擊：話說并路倒閘！

因此，IEC這條規定不適合我國市電情況。

2、柴油發電機組并列運行是典型的多電源系統

現在很多工程采用柴油發電機組并機運行，這種情況下符合IEC多電源系統的要求，應該按照IEC的要求實施。

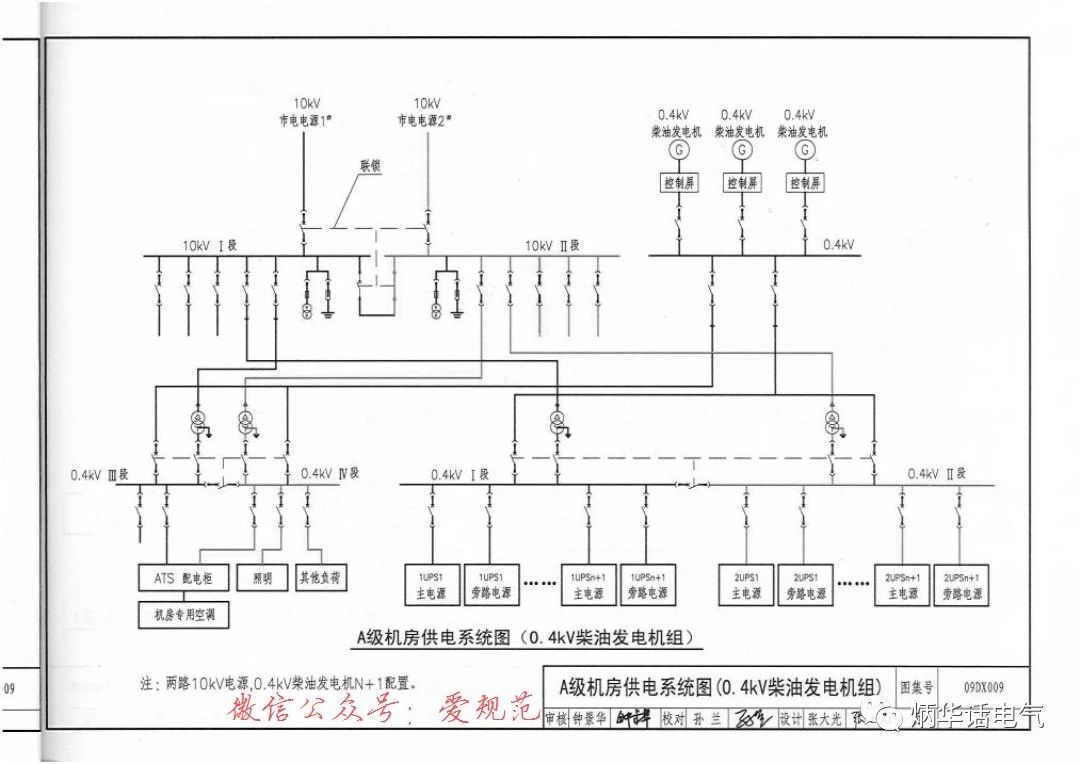

圖4 數據中心是柴油發電機組并列運行的主要場所

3、市電與柴油發電機之間不存在多電源系統

這種情況與市電電力系統比較相似，市電的變壓器都不能并聯運行，怎么會讓無法監控的柴油發電機組與市電并機運行？！因此，我國標準要求柴油發電機組與市電之間要有電氣、機械連鎖，通常采用ATSE實現市電與發電機之間的雙互鎖要求。

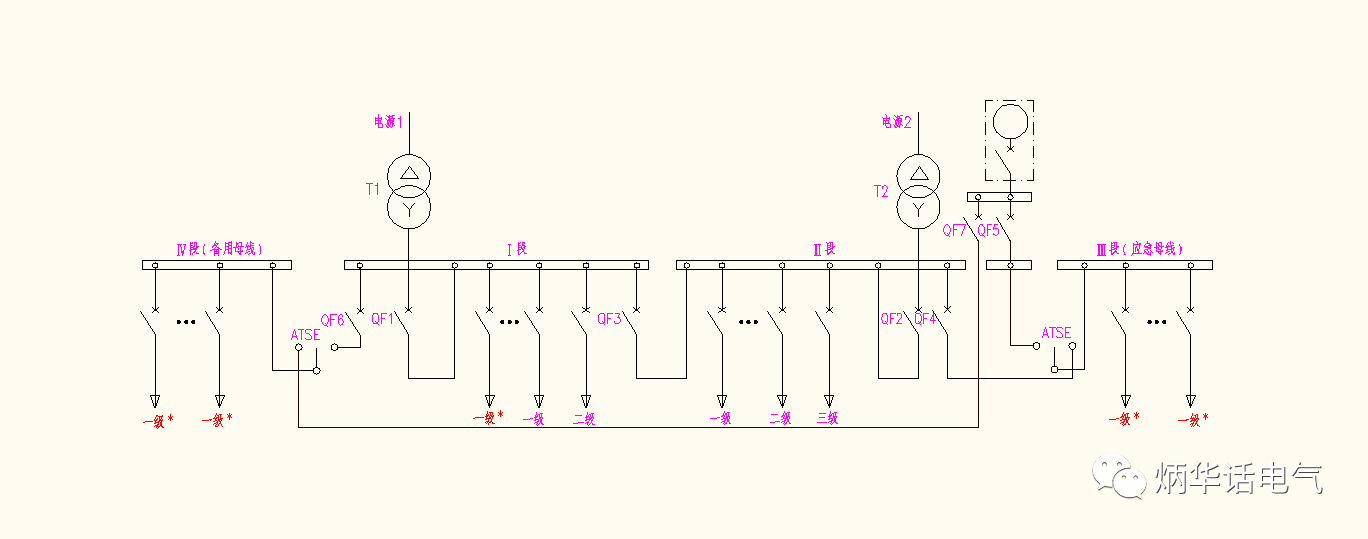

圖5 ATSE實現市電與柴油發電機組之間的機械、電氣連鎖

4、市電與三聯供機組之間存在多電源系統的可能

近年來，為了環保節能，以天然氣為一次能源的三聯供機組得到了快速發展和普及應用，這種系統有上網、并網和孤網系統，前兩者是多電源系統，應符合IEC的要求。詳見《燃?xì)饫錈犭娙?lián)供工程技術規程》CJJ145-2010。

5、總結

基于我國電力系統及標準的實際情況：市電不存在多電源系統；柴油發電機組并機運行是多電源系統；上網運行、并網運行的三聯供機組是多電源系統，而孤網運行的三聯供系統不是多電源系統；市電與柴油發電機組不存在多電源系統。因此，對IEC標準應該根據國情、工程實際情況靈活應用，不能照搬照抄，刻板套用！
