前面的文章我們介紹了西門子開放式用戶通信（Open User Communication）中用于建立連接的指令-TCON；用于TCP、ISO-ON-TCP協議的數據接收指令-TRCV；用于UDP協議的數據接收指令-TURCV；用于TCP、ISO-ON-TCP的數據發送指令-TSEND。今天這篇文章，我們來介紹下用于UDP協議的數據發送指令：TUSEND。

TUSEND指令基于UDP（RFC768）協議來發送數據，這是一種沒有應答機制的通信協議。也就是說，發送方并不關心發送的數據是否已經被成功接收，接收方也不提供任何反饋。UDP協議的優勢在于可以快速的發送大量的數據，但是由于沒有應答機制，可能會出現數據丟失的現象。更多信息可以參考這篇文章：UDP協議通信需要建立連接嗎？

下面我們來介紹TUSEND指令的使用方法。

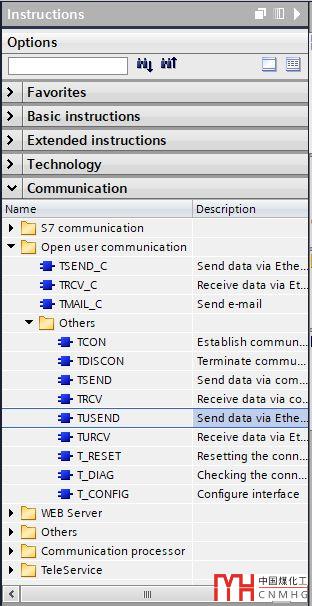

首先在指令列表中找到TUSEND，如下圖：

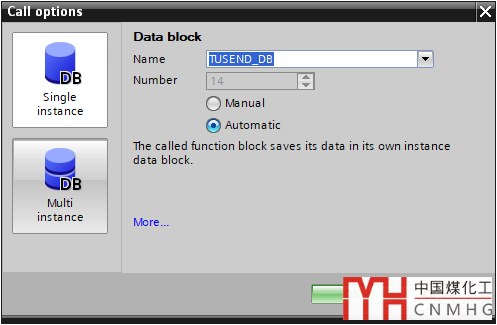

將TUSEND指令拖拽到程序塊中，系統會自動提示為其添加背景數據塊?？梢赃x擇獨立背景數據塊（Single Instance DB）或者多重背景數據塊（Multi Instance DB），如下圖：

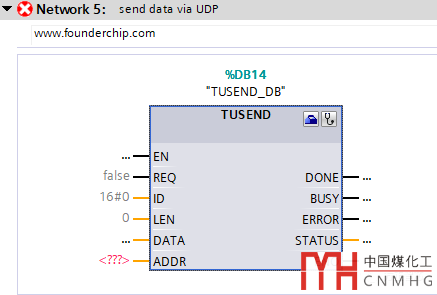

本例程我們選擇獨立背景數據塊，并使用默認的名稱：TUSEND_DB。點擊【OK】確認，TUSEND指令便被添加到程序塊中，如下圖：

各參數的含義如下：

• REQ：請求發送數據，需要信號的上升沿（Rising Edge）；

• ID：使用TCON指令建立的通信ID號；

• LEN：發送數據的長度，以字節為單位，范圍為1~1472；

• DATA：指向發送數據區域的指針?？梢允菙?shù)據輸入/輸出緩存區、位存儲區或者數據塊；

• ADDR：指向TADDR_Param數據塊的指針。數據類型為TADDR_Param的數據塊，包含了通信伙伴的IP地址及端口號等信息；

• DONE：數據是否已經發送完成，1=發送完成；

• BUSY：是否正在發送數據，1=正在發送數據；

• ERROR：發送過程是否有錯誤，0=沒有錯誤，1=有錯誤；

• STATUS：發送數據的狀態字，如果ERROR為1，會將相應的錯誤代碼寫到STATUS中；

TADDR_Param參數保存了通信伙伴的IP地址和端口號。當連續對多個不同的通信伙伴（不同IP或端口）發送UDP數據時，僅需調整TADDR_Param參數，而不需要重新調用TCON指令和TDISCON指令來建立或斷開連接。

這里，重點介紹下TADDR_Param參數。

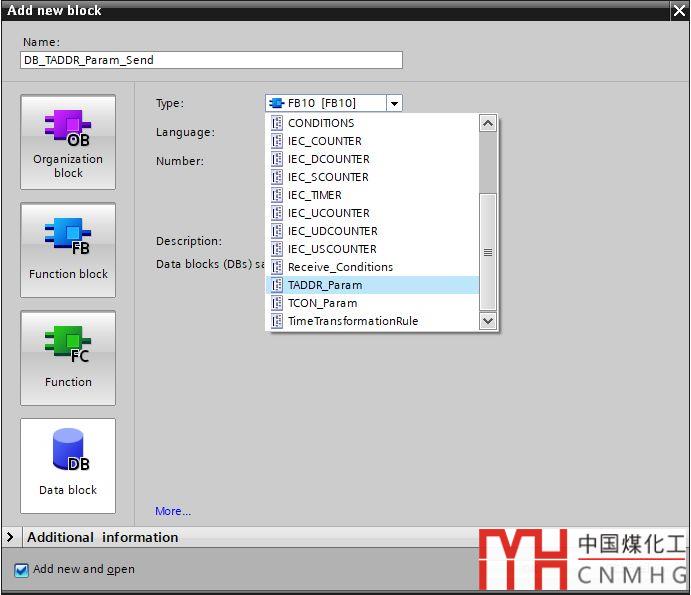

新建一個DB塊，名稱為“DB_TADDR_Param_Send”，將其類型設置為“TADDR_Param”，如下圖：

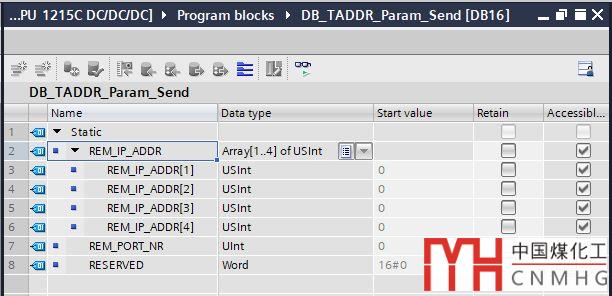

點擊【OK】確認。打開新建的數據塊可以看到其中包含了遠程通信伙伴的IP地址（REM_IP_ADDR）和端口號（REM_PORT_NR），如下圖：

通過對該DB塊內容的修改，就可以更改TUSEND的通信伙伴的參數，達到向多個通信伙伴發送數據的目的。

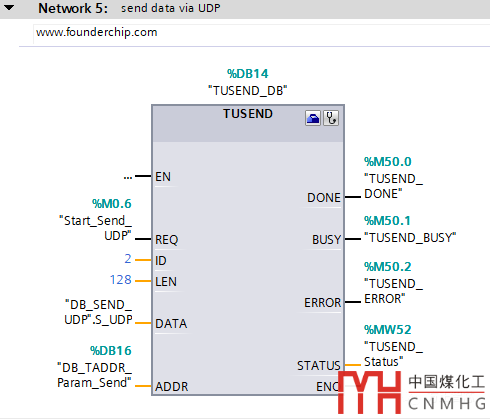

完整的TUSEND指令如下圖：

好了，關于基于UDP協議的數據發送指令TUSEND就先介紹到這里。
