問：防火閥執行機構六個端子接線，對于防火閥動作反饋接線我們都是接的無源信號。那么執行機構上的有源反饋信號有何作用？以排煙系統末端排煙閥列舉，當火警聯動打開排煙閥，此時為輸出模塊控制閥體動作打開，動作完成后給出無源反饋信號至主機，那么連鎖啟動排煙風機的兩個端子是防火閥執行機構上的哪兩個端子呢，還是提供的無源反饋信號作為聯動開啟風機的觸發信號呢？

答：下面回答你的問題。

1、你們采用防火閥的無源觸點作為動作反饋信號沒有問題，接線是正確的。

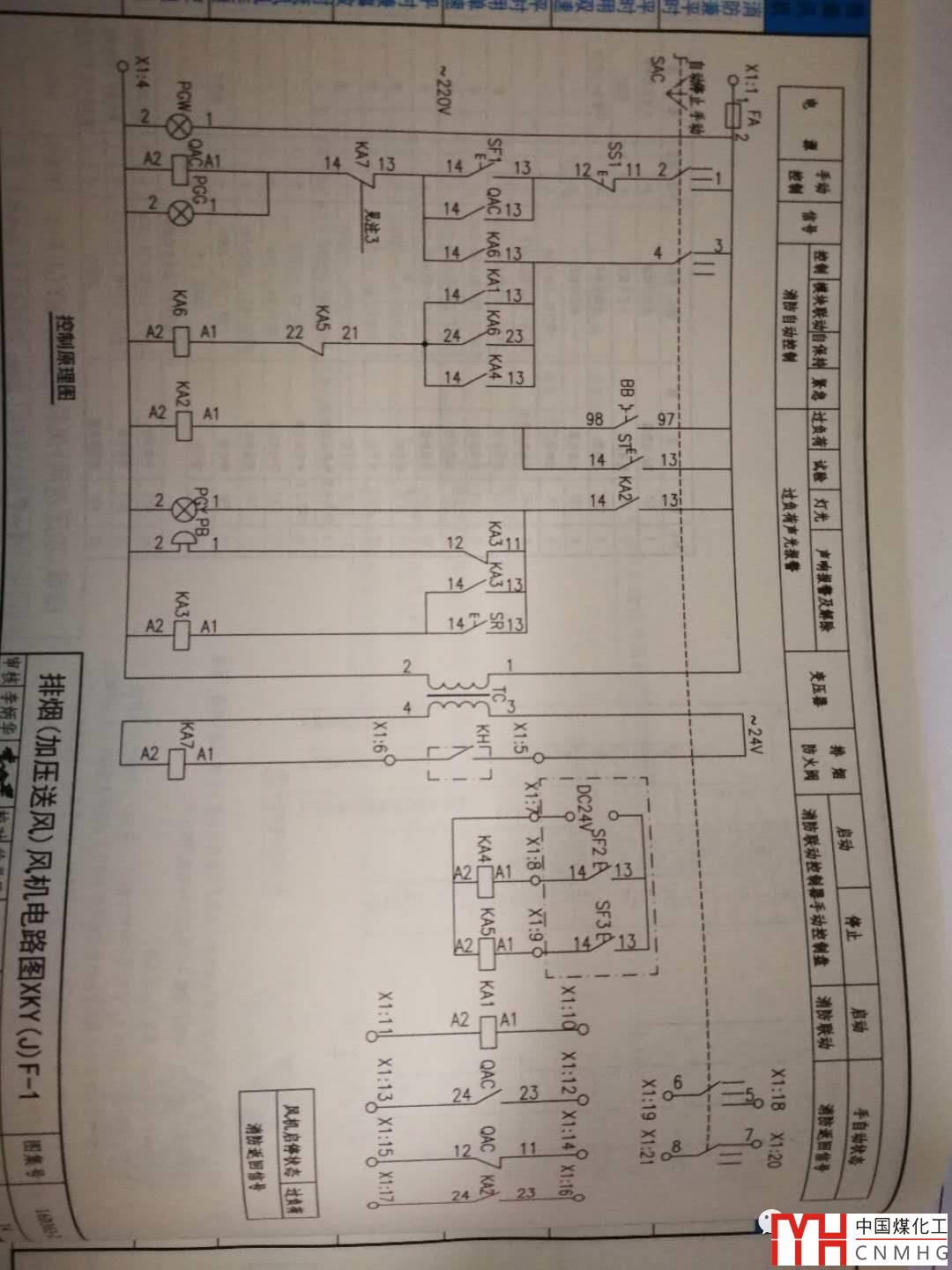

2、連鎖啟動排煙風機問題，我們可以先看一下規范，《火災自動報警系統設計規范》GB 50116-2013第4.5.2條第2款規定，應由排煙門、排煙窗或排煙閥開啟的動作信號，作為排煙風機啟動的聯動觸發信號，并應由消防聯動控制器聯動控制排煙風機的啟動。因此，排煙閥開啟是觸發信號，將該信號傳給主機，再由聯動控制器發出啟動指令，聯動控制排煙風機啟動。因此，這種情況排煙風機控制回路不直接與防火閥、排煙閥相連接。圖1是《常用風機控制電路圖》16D303-2中排煙風機控制電路圖其中的一個方案，圖中端子X1:10和X1:11接到消防聯動控制器，不直接與排煙閥或防火閥相連。

圖1 排煙風機控制圖

有同志說了，我們的項目比較小，沒有火災自動報警系統，只有幾個排煙風機，可以用排煙閥直接聯動排煙風機。這樣做是不可以的！《建筑設計防火規范》GB 50016-2014第8.4.1條第13款規定，設置機械排煙、防煙系統、雨淋或預作用自動噴水滅火系統、固定消防水炮滅火系統等需與火災自動報警系統聯鎖動作的場所或部位需要設置火災自動報警系統，這還是強條，沒有商量、妥協的余地。
