有一起兒童觸電身亡事故發生了，不愿看到的悲劇多次重演，家長朋友要注意了，電老虎很厲害，躲它遠點?。?！

1、事故回顧

據搜狐資訊2016年5月31日消息，六歲男孩和媽媽一起走到某店鋪門口，調皮地爬到店門口的空調外機上，由于媽媽懷抱另一小孩而疏于制止，男孩因此觸電死亡。

圖1 小孩觸電何時了？

2、事故分析

分析過程主要讓專業人員閱讀，非專業人士可以直接跳到第3部分。造成此悲劇有兩種可能性。

2.1 室外機絕緣降低導致漏電

本案例中空調器室外機安裝高度不高，很容易被人觸及到其外殼及其金屬支架。當空調器室外機絕緣降低而發生單相不完全碰殼故障時，空調器室外機回路保護電器即斷路器不能及時切除故障回路，造成空調器室外機外殼上帶電。圖2所示為TN－S或TN－C－S接地型式空調器室外機回路單相接地故障，當男童觸摸到帶電的室外機外殼后，悲劇發生了。

圖2 TN－S或TN－C－S接地型式空調器室外機回路單相接地故障

2.2 室外機完好而危險電壓來自PE線

2.2.1 TN系統分析

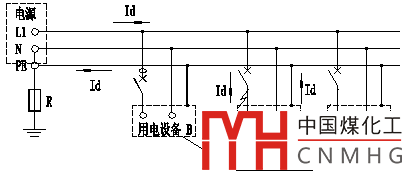

圖3 TN－S或TN－C－S接地型式空調器室外機回路單相接地故障

圖3也是TN－S或TN－C－S接地系統，假設空調器室外機A和C回路用斷路器保護，用電設備B回路設剩余電流動作保護。當空調器A絕緣水平降低而發生單相不完全接地故障時，由于故障電流較小，不足以使斷路器切除故障回路，致使空調器室外機A外殼上帶有故障電壓Ua。通過PE線，故障電壓被引到非故障的空調器室外機C和電器B，導致設備B、C外殼帶電，危及人身安全。事實上，本回路上的所有電器以及本接地系統中外殼連接到PE線上的所有電器都帶有故障電壓。因此，事故面將大大的被擴大。盡管設備B回路設有剩余電流動作保護，剩余電流動作保護器也不會起到保護作用。

因此，本案中的室外機外殼帶電存在有PE線引來的可能。

2.2.2 TT系統分析

圖4的接地系統為TT型式?？照{(diào)器A采用斷路器保護，當它發生單相碰殼故障，由于TT接地系統故障電流較小，不能使其保護電器（斷路器）動作，空調器A外殼帶有危險電壓Ua，其值按下式計算。

Ua＝Uo.Ra/（R＋Ra） （1）

式中：R——電源側接地電阻阻值，單位：Ω，設R＝4Ω；

Ra——負荷側接地電阻阻值，單位：Ω，設Ra＝10Ω；

Uo——相對地電壓，Uo＝220V。

將上述數值代入式（4.6.3），得：Ua＝220×10/（4＋10）＝157V

空調器外殼上帶有這么高電壓，足以將人電死。同時由于故障電壓不能及時消除， Ua將通過PE線被引到其它非故障回路或同回路其它非故障用電設備B上，使用電設備B外殼上也帶有危險電壓。

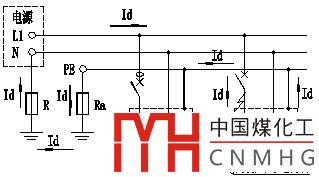

圖4 TT接地型式空調器回路單相接地故障

TT接地系統中，如果空調器回路不設剩余電流動作保護，將很難滿足TT接地系統的條件，即Ia.RA≤50V，這是規范所不允許的。

3、結論

1）家長需看管好孩子，不要讓電老虎咬著；

2）空調電源插座電路、空調室外機電路應設置剩余電流動作保護裝置；

3）落地的室外機可設鐵柵欄，不讓人員觸及其外殼，同時起到防盜的作用。
