現在繼續“炳華話電氣”BHTalk和EEO聯合舉辦的《超高層建筑電氣設計與研究》系列講座第八講，柴油發電機組（二），歡迎朋友們繼續收看、閱讀！

1）如何確定柴油發電機組的電壓等級？

設置在超高層建筑內的柴油發電機組，需根據負荷對電源要求、容量大小、單臺電動機最大啟動容量、供電半徑等因素確定柴油發電機組的額定輸出電壓：

• 當建筑物高度低于200m時，不要猶豫，基本可采用低壓柴油發電機組；

• 當建筑物高度大于400m時，采用高壓柴油發電機組的可能性大；

• 當建筑物高度在100m~400m時，需進行技術分析、比較，確定柴油發電機組的額定電壓。

2）柴油發電機組遠置散熱器

• 利用柴油機的自帶水泵進行循環、散熱；

• 遠置散熱器、熱交換器外加循環泵方案。

3）柴油發電機組的油罐容量、數量的確定

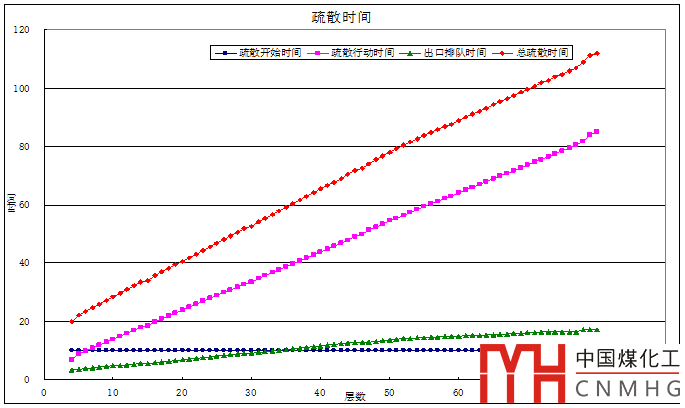

圖1 某超高層建筑工程疏散時間的仿真

4）實際工程的統計數據

• 超高層建筑自備電源單位面積裝機容量在8 ～ 36VA/m2，取整為10 ～ 35VA/m2。

• 自備電源容量與市電電源容量的比值在6.8% ～ 26.5%范圍內，取整得10% ～ 25%，高于“新民規”要求。
