現在接管載荷的計算成為了壓力容器設計必須要考慮的內容，在校核接管和設備本體后，是否還需要將管道載荷F，M折算成當量內壓，來校核法蘭壓力等級是否足夠？

先說結論，不需要。

原因：

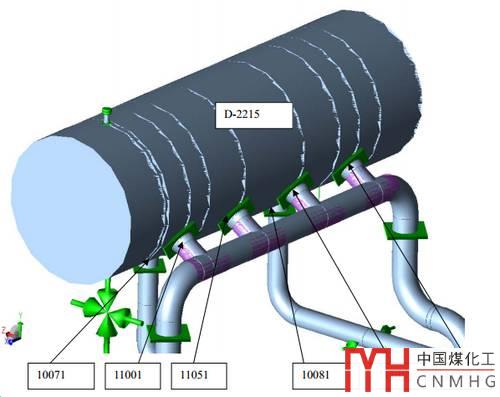

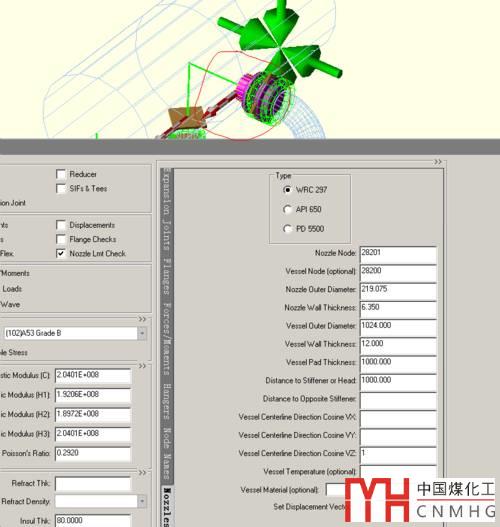

管道載荷一般由溫度引起的，應力專業根據設計條件建模計算各個節點處的載荷，一般使用的是軟件是caesarII，計算的載荷一般是坐落于設備的殼體上（軟件也可以設置在法蘭密封面，但是很少，因為應力專業的接管外伸高度的值可能不準確），殼體一般作為剛性的（也可能用柔性管口，見下圖）。如果管道載荷過大，應力會調整管線，控制管道的柔性。

管道計算的是工況是W+T+P，W為自重，T為溫度產生的熱位移，P是內壓的軸向應力。一般P產生的載荷是非常小的。所以實際上可以認為管口載荷的主要部分是自重和溫度。

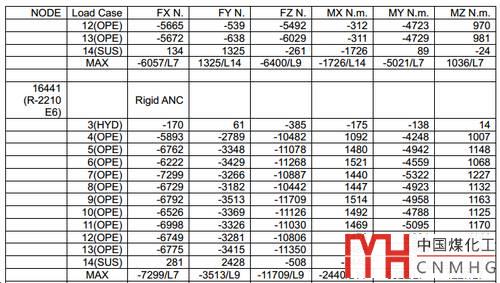

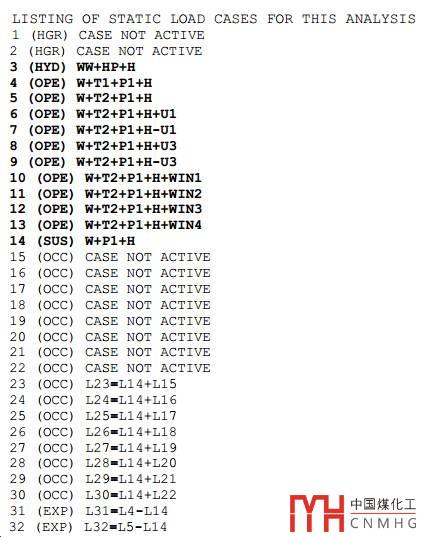

應力專業都每條管線都進行計算，計算多重工況下的載荷值，如下圖，14種工況下的載荷值，每種計算完后都與許用的表相比較。如果比許用的大，應力專業會調整，如果比表小，就算合格。

上圖的載荷中，WIN 是風 ，U 是地震 ，6-9是疊加地震，10-13是風的疊加。屬于偶然載荷，對于偶然載荷，管道許用應力會放大1/3（容器是20%），法蘭的允許載荷按照NC3658 計算時會放大2倍。

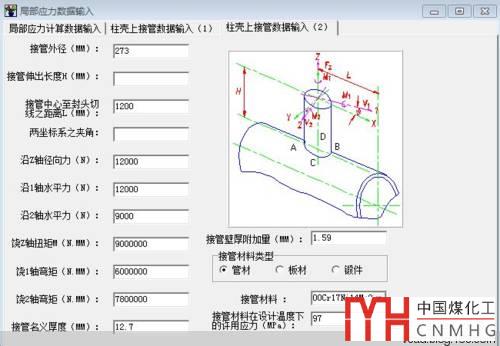

由于應力專業都計算到根部，所以我們計算載荷的時候，SW6接管伸出長度H都為0。PVElite默認是接管根部。

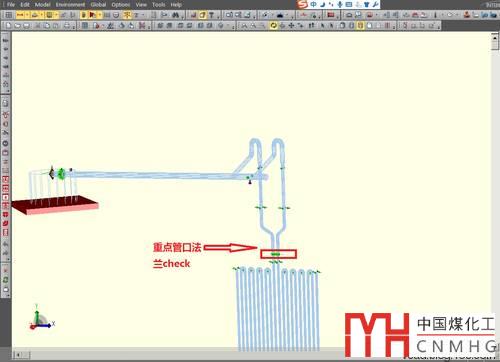

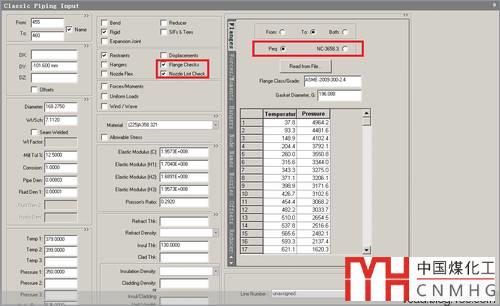

在Caesar II中，有Flange Checks選項，可以計算管線上的所有法蘭的泄露。

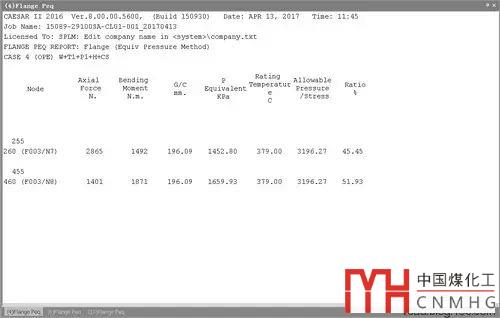

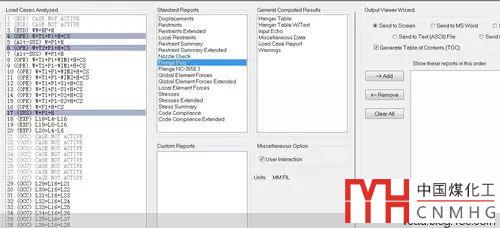

在應力專業的計算中，會自動評估所有管線上的法蘭載荷，并生成計算書。管線上的法蘭包含了設備所連接的這片法蘭。如果計算不通過，應力會調整。

有時候即使有先進的軟件輔助，計算所有的管口法蘭是工作量很大的，所以應力專業也會按照苛刻程度校核管線上的法蘭（重要的管線，高溫高壓，壓縮機進出口，介質易燃易爆等）。

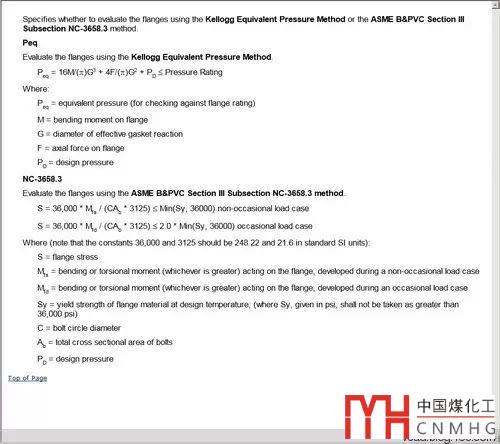

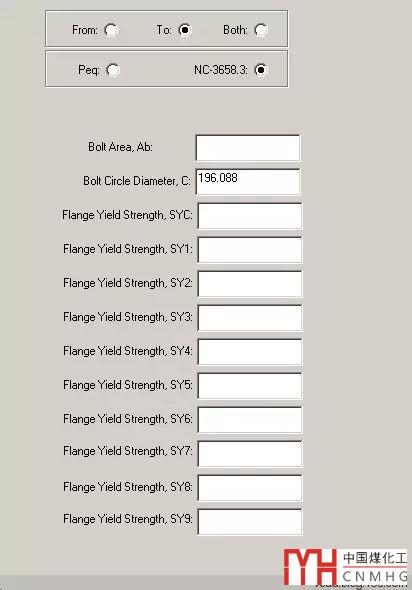

法蘭的計算有兩種，一種是當量壓力Peq，一種是NC：3658.3法。NC3658的方法計算容易通過，一般采用的是這種方法。

應力專業校核法蘭時，根據是各種工況的實際載荷，以及是否含風和地震來進行相應的計算。相當于14種工況分別單獨計算，單獨按照1倍或者2倍（風和地震工況）評定。計算的更為細致和準確。

如果法蘭校核不通過，那么應力會想辦法改善管道的柔性，使得法蘭合格。由于一條管線上的法蘭特別多，應力專業一般不會讓材料專業通過修改法蘭壓力等級來使得計算通過，這樣做會使得工作量增加，成本增加。所以目前極少見由于管道載荷而使法蘭壓力等級提高的現象。

設備如果用表中的載荷按照當量壓力計算有很大的局限性。

一是這片法蘭在建模中管道應力已經考慮，管道應力已經計算了一遍，相當于做了重復的工作。從專業劃分和實現的方便程度上來說，這項工作應由應力專業來做。

二是使用的全部是最保守的載荷，按照當量壓力法。導致80%的法蘭都不能用，不符合工程實際。

三是設備專業計算法蘭當量壓力，結果不可信，工具不專業，用不專業的結果導致法蘭壓力等級提高，很難說服其他專業去執行，特別是材料專業。

四是即使壓力容器范圍為法蘭密封面，但是對面還有一片法蘭屬于配管的，即使失效也不是設備的原因。

五是從工程實踐來看，沒有由設備專業按照當量應力法來這樣做的先例。

結論是：建議不要用當量應力法來校核法蘭壓力等級。
