淺談建筑電氣新技術的應用

李炳華（中建國際設計顧問有限公司，北京市 100013）

摘要：本文著重分析和討論了民用建筑電氣中ZSI技術應用、ATSE保護電器、級聯技術、空調器插座回路保護、配電線路過負荷保護、配電線路、UPS接地等問題，并給出了解決這些問題的建議性措施，供建筑電氣從業人員參考和討論。

關鍵詞：民用建筑電氣 ZSI 級聯過負荷保護 ATSE 空調器插座 UPS接地

改革開放以來，我國建筑電氣技術水平得以快速發展，新技術、新系統層出不窮，新產品不斷推出。另一方面，由于制定周期、經費等原因，我國的設計規范相對滯后。為了提高建筑電氣的技術水平，設計出安全可靠、技術先進、維護方便、經濟合理的建筑電氣各系統，有必要對新技術的應用加以研究，以免造成不必要的錯誤和損失。以下是筆者的點滴體會，以饗讀者。

1 關于低壓配電

1.1 ZSI技術的應用

《民用建筑電氣設計規范》第7.6.1條第2款規定“配電線路采用的上下級保護電器，其動作應具有選擇性，各級之間應能協調配合。但對于非重要負荷的保護電器，可采用無選擇性切斷”。ZSI是實現上下級保護具有選擇性的措施之一。ZSI是區域聯鎖選擇性保護的英文縮寫（Zone Selection Interlock），是最近新研發的一項技術，其核心有兩點：當發生短路故障時，第一，保護電器接收到下級保護發來的故障信號后啟動短延時保護；第二，保護電器沒有收到下級保護電器發來的故障信號，立即瞬時脫扣，快速切斷故障回路。

圖1所示，QF1和QF2為主進斷路器，QF3為母聯斷路器，QF4和QF5為出線回路保護電器（僅示意兩個回路），QF6和QF7分別對應QF4和QF5的下級斷路器。用屏蔽雙絞線將這些斷路器連接起來，構成ZSI保護體系。假設ATSE3的下端某點發生短路故障，最靠近短路點的斷路器QF6或QF7啟動瞬時保護，并發出信號啟動其上級斷路器QF4和QF5的短延時保護，當然，QF1~QF3的短延時保護也被啟動。各級保護的時限整定值建議如表1所示。由于QF6或QF7已經瞬時動作，上級各斷路器的短延時保護也就返回到正常狀態，保證了保護的選擇性。

‍

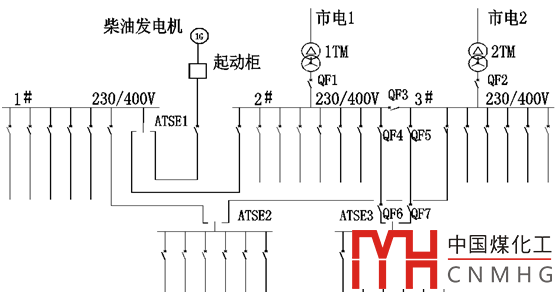

圖1 低壓配電系統中ZSI應用示例

表1 ZSI短延時保護設置要求

在采用ZSI區域選擇性聯鎖保護時應注意以下幾個問題：

a 如果低壓配電系統采用ZSI技術，建議全系統的采用，不宜局部采用。即主進斷路器、母聯斷路器、出線斷路器及其下級斷路器全部設置ZSI。圖1中只是在重要負荷的回路裝設ZSI，一旦沒裝ZSI的斷路器非選擇性動作造成越級跳閘，勢必會影響到裝有ZSI的回路供電，擴大了事故面，ZSI沒有起到應有的作用。

b 所使用的斷路器應具有ZSI功能，包括ACB、MCCB。目前主流的廠家許多能滿足此功能，如施耐德的MT系列框架斷路器和NSX系列的塑殼斷路器、ABB的E系列框架斷路器和T系列塑殼斷路器、西門子公司的3WL框架斷路器和3VL塑殼斷路器等。

c 時限設置應按“上級保護時限長、下級保護時限短”的原則設置，表1給出了建議性的整定值。且保護的動作時限不宜低于100ms，因?yàn)閿嗦菲鞯姆珠l時間約為70ms，短路短延時的動作時間應長于斷路器最大分閘時間。

d當采用具有ZSI功能的斷路器時，只需增加控制線的費用，所增加的投資非常少，而帶來非?？煽康耐耆x擇性?？刂凭€應采用屏蔽雙絞線，穿金屬管或金屬線槽并接地，以避免干擾。

1.2 自動轉換開關電器之前的保護電器

《民用建筑電氣設計規范》JGJ 16-2008第7.5.3條第2款明確規定“TN-C-S、TN-S系統中的電源轉換開關，應采用切斷相導體和中性導體的四極開關” ^[1]，這條規定來自IEC 60364-4-46（如圖2所示）。以圖1系統中的ATSE3為例，若ATSE3采用四極，其上級各斷路器(圖中QF4、QF6、QF5、QF7)是否要采用四極？

筆者認為，TN-C-S或TN-S系統中，當末端雙電源切換箱采用四極ATSE，且ATSE兩個N極不相連時，ATSE之前的配電線路保護電器可采用三極保護電器。電源轉換由ATSE完成，它可切斷所有的相導體和中性導體，滿足規范的要求。圖1中的ATSE3采用四極，且其兩個N端子不相連，此時保護電器QF4、5、6、7可采用三極。ATSE3實現電源轉換，四極ATSE可以將兩個電源系統嚴格分開，不至于形成環流。

‍

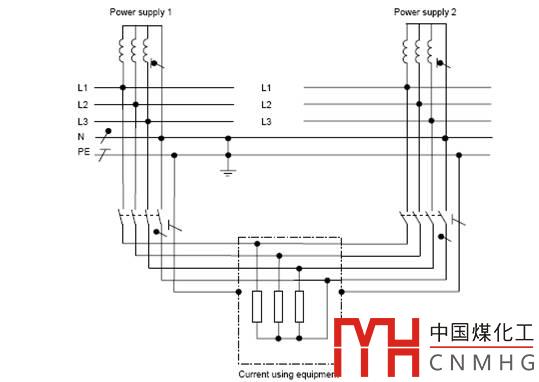

圖2 低壓配電系統中電源轉換采用四極開關

1.3 配電線路的過負荷保護

《低壓配電設計規范》和《民用建筑電氣設計規范》有相似的規定，“突然斷電比過負荷造成的損失更大的線路，其過負荷保護應作用于信號而不應切斷電路” ^[1]，這是一條針對低壓配電回路過負荷保護的強制性條文，由于產品所限，過去這條規定執行的不甚理想。筆者曾給出兩個解決方案^[3]，下面再介紹一種專門針對這條規定、更為有效的解決方案，希望能引起大家高度重視。

只有瞬動保護的斷路器與專用的過負荷保護裝置組合，過負荷保護裝置只報警。如圖3所示，配電主回路的斷路器只有短路保護，而過負荷保護裝置ACM2專門用于過負荷報警，ACM2通過電流互感器TA采集回路電流信號，以此判斷是否過負荷。ACM2設有兩段報警，當過負荷電流較小時，ACM2接通中間繼電器KA1→KA1線圈帶電→KA1動合觸點閉合，這樣I段報警發出燈光信號，信號燈PGR被點亮，提醒工作人員；當過負荷電流較大時，ACM2接通中間繼電器KA2→KA2線圈帶電→KA2動合觸點閉合，這樣啟動II段報警，不僅信號燈PGR亮，而且蜂鳴器PG發出聲響報警。當工作人員收到聲光報警信號后，可以通過控制按鈕SF解除聲音信號，但光信號只有等過負荷故障排除后才能解除。

‍

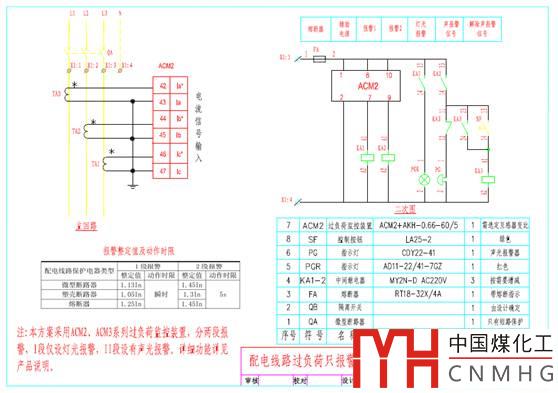

圖3 配電線路過負荷只報警電路圖

兩段報警的閥值和動作時限建議采用圖中所列數值^[2]，配電線路中多采用塑殼斷路器，當ACM2與塑殼斷路器配合時，I段報警整定值為1.05I_n，瞬時動作，此值對應于IEC 60947-2對塑殼斷路器約定不脫扣電流I₁，就是說，當發生輕微（1.05I_n）過載時，塑殼斷路器是不會動作的，而ACM2發生第一次報警，提醒工作人員進行線路檢查。II段整定值為1.3I_n，5s動作，此值對應于IEC 60947-2對塑殼斷路器的約定脫扣電流I₂，這時的報警可謂聲光大作，表明過負荷較嚴重，工作人員應立即檢查。因此，ACM2的整定值是與斷路器的過負荷保護特性相一致，只不過規范要求過負荷報警的任務落到了ACM2而不是斷路器。

‍

‍

1.4 級聯技術

圖4 級聯示例

級聯是利用斷路器的限流技術，在給定點允許安裝低分?jǐn)嗄芰Φ南录?jí)斷路器。級聯需要滿足下列幾個條件：

a 上級斷路器具有限流作用；

b 上級斷路器的分?jǐn)嗄芰?yīng)不低于安裝處的預期短路電流；

c 通過上級斷路器的能量（I²t）應小于下級斷路器及被保護電纜所能承受的能量。

這樣，上下級斷路器相互配合，下級斷路器可以用低分?jǐn)嗄芰Φ臄嗦菲?，下?jí)斷路器的分?jǐn)嗄芰Φ偷绞裁闯潭饶?？只能通過實驗給出正確的答案。

圖4所示為級聯的典型示例，盡管有些元件已經陳舊，但是還能夠說明由于級聯技術，第一級斷路器（A）對第二級（B）和第三級（C）斷路器分?jǐn)嗄芰Φ奶嵘?。按照常理?/span>B級斷路器的分?jǐn)嗄芰χ挥?/span>25kA，不能有效的分?jǐn)嘣撎?/span>50kA的短路電流；同樣，C級斷路器10kA的分?jǐn)嗄芰σ策h(yuǎn)低于該處預期的24kA短路電流。但是級聯技術改變了常理。通過A級斷路器150kA分?jǐn)嗄芰跋蘖髯饔茫?/span>B級斷路器的分?jǐn)嗄芰υ?/span>A+B共同作用下提升到150kA，遠高于50kA的預期短路電流；C級斷路器的分?jǐn)嗄芰υ?/span>A+C的共同作用下提升到30kA，也滿足要求，大于24kA的預期短路電流?？梢娂?jí)聯技術作用非常大，如表2所示。

表2 級聯應用示例分析

然而，我國工程建設的現狀讓級聯技術的應用存在巨大風險。通常設備的招投標很難滿足級聯技術的要求，往往配變電所的低壓配電裝置與二級、三級配電裝置（俗稱“三箱”）分不同的標段，生活泵、制冷機組等控制屏又是產品配套而來，這樣一來，如何保證級聯能滿足要求呢！一旦不滿足要求，將出現災難性的后果。

因此，低壓配電系統中短路保護電器的分?jǐn)嗄芰Σ粦?yīng)小于保護電器安裝處的預期短路電流，嚴禁采用級聯技術來降低短路保護電器的分?jǐn)嗄芰Α?/span>

1.5 空調器插座

《住宅設計規范》GB 50096第6.5.2條第4款規定“除空調電源插座外，其它電源插座電路應設置漏電保護裝置”，就是說，其它插座電路一定要用剩余電流動作保護裝置，空調電源插座電路可用、也可不用，條文中沒有規定空調電源插座不用剩余電流動作保護裝置。

‍

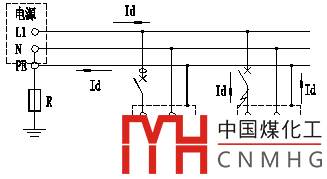

圖5 TN－S或TN－C－S接地型式空調器回路單相接地故障

圖5為TN－S或TN－C－S接地系統，假設空調器A回路用斷路器保護，其它家用電器B回路設剩余電流動作保護。當空調器A絕緣水平降低而發生單相不完全接地故障時，由于故障電流較小，不足以使斷路器切除故障回路，致使空調器A外殼上帶有故障電壓U_a。通過PE線，故障電壓被引到其它非故障家用電器B，導致設備B外殼帶電，危及人身安全。家用電器B包括本回路上的所有家用電器以及本接地系統中外殼連接到PE線上的所有家用電器，因此，事故面將大大的被擴大。盡管家用電器B回路設有剩余電流動作保護，剩余電流動作保護器也不會起到保護作用。因此，如果空調器不設剩余電流動作保護，存在故障空調器不能及時切除的風險，這樣會會殃及到其它非故障設備。

另一種情形如圖6所示，接地系統為TT型式。空調器A采用斷路器保護，當它發生單相碰殼故障，由于TT接地系統故障電流較小，不能使其保護電器（斷路器）動作，空調器A外殼帶有危險電壓U_a，其值按下式計算。

U_a＝U_o.R_a/（R＋R_a） （1）

式中：R——電源側接地電阻阻值，單位：Ω，設R＝4Ω；

R_a——負荷側接地電阻阻值，單位：Ω，設R_a＝10Ω；

U_o——相對地電壓，U_o＝220V。

將上述數值代入式（1），得：U_a＝220×10/（4＋10）＝157V

空調器外殼上帶有這么高電壓，足以將人電死。同時由于故障電壓不能及時消除， U_a 將通過PE線被引到其它非故障回路或同回路其它非故障用電設備B上，使用電設備B外殼上也帶有危險電壓。

‍

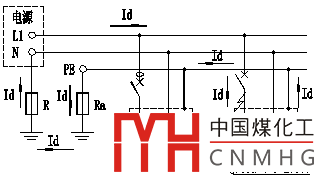

圖6 TT接地型式空調器回路單相接地故障

TT接地系統中，如果空調器回路不設剩余電流動作保護，將很難滿足TT接地系統的條件，即I_a.R_A≤50V，這是規范所不允許的。

綜上所述，空調電源插座電路、空調室外機電路應設置剩余電流動作保護裝置。

2 關于配電線路

最近，一種新型的銅包鋁線纜面市了，它具有較強的經濟性而博得部分用戶的青睞。但是銅包鋁線纜在應用中出現了不少問題，究其主要原因是國家沒有產品標準，因此，質量上無法保證，各家產品指標差異性較大。而另一種新型的合金鋁電纜卻推廣艱難，根據即將頒布的《住宅建筑電氣設計規范》，住宅小區的主干線及分支主干線可采用合金鋁電纜，而住宅套內應采用銅芯電線。

因此，民用建筑中嚴禁采用銅包鋁電纜和電線。

3 關于UPS接地

UPS接地問題一直爭議頗多，觀點不一。對于設計人員，遵循規范是基本要求，在此基礎上進行細化。《建筑電氣工程施工質量驗收規范》GB50303-2002第9.1.4條是強條，即“不間斷電源輸出端的中性線(N極)，必須與由接地裝置直接引來的接地干線相連接，做重復接地。”過去該條規定執行的不好，存在不少問題。UPS輸出端中性線到底該不該接地？如果要接地該如何接地？設計人員存在不少疑問。

3.1 UPS內設有輸出隔離變壓器

當UPS設有輸出隔離變壓器，且隔離變壓器負載側采用TN-S或TT接地形式時，隔離變壓器的中性點應接地。UPS輸出端的內置隔離變壓器（如圖7所示）有利于電源隔離、中性點接地、減小用電負荷側的零地電位差。2009版的《電子信息系統機房設計規范》對零地電壓有不超過2V的規定。

圖7所示，建筑物低壓配電系統為TN-S系統，而這種UPS通常被稱為工頻機，圖中的隔離變壓器主要起到升壓的作用，即將190V的交流升壓到380V，同時這個變壓器也起到隔離的作用。如果UPS輸出端隔離變壓器中性點不接地，對于三相不平衡負荷，尤其IT系統存在大量的單相負荷，存在較大的隱患，中性點會嚴重漂移，導致負載最輕的一相電壓升高，連接于該相的IT設備將承受過高電壓，更有甚者造成IT設備擊穿，進而引起另兩相嚴重過電壓，導致連接于另兩相上的IT設備擊穿。

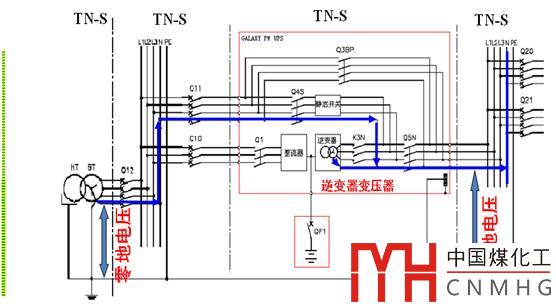

圖7 UPS輸出變壓器時輸出端中性線不接地時的零地電壓過高

3.2 UPS輸出端沒設隔離變壓器

當UPS采用高頻逆變器時，其輸出端往往不設隔離變壓器，這種UPS通常被稱為高頻機。當UPS輸出端沒有設置隔離變壓器時，可采用下列措施之一：

1）在UPS輸出端外設隔離變壓器，隔離變壓器負荷側宜采用TN-S或TT接地形式，且隔離變壓器的中性點應接地。

2）在UPS輸入端設置兩個獨立的變壓器，其中性線應接地。

第一種措施實際上為UPS外置一個隔離變壓器，其原理同圖7。隔離變壓器宜靠近負荷配電柜，這樣有利于減小用電負荷側的零地電壓。

第二種措施參見圖8，主電路和備用電路均設隔離變壓器，隔離變壓器中性點接地，這樣減小了零地電壓。同時，隔離變壓器將建筑物的低壓系統與UPS為電源的配電系統從電氣上分開。再者，隔離變壓器中性點接地有利于單相負荷供電，消除中性點漂移帶來的危害。

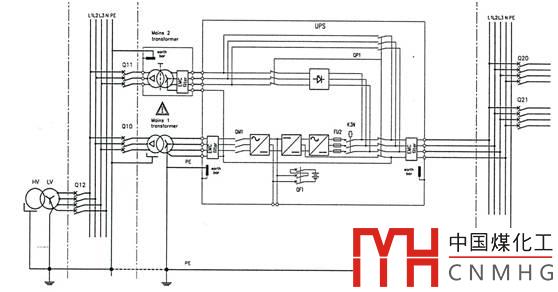

圖8 UPS輸入端設置隔離變壓器

4 結束語

通過上面的分析和論述，可以歸納為以下幾點結論：

a當?shù)蛪号潆娤到y(tǒng)采用ZSI技術時，建議全系統的采用，不宜局部采用。即主進斷路器、母聯斷路器、出線斷路器及其下級斷路器全部設置ZSI。

b 低壓配電系統中嚴禁采用級聯技術來降低短路保護電器的分?jǐn)嗄芰Α?/span>

c TN-C-S或TN-S系統中，當末端雙電源切換箱采用四極ATSE，且ATSE兩個N極不相連時，ATSE之前的配電線路保護電器可采用三極保護電器。

d 配電線路過負荷保護優選方案：瞬動保護的斷路器與專用的過負荷保護裝置組合，過負荷保護裝置只報警。

e TN、TT系統中的空調器電源插座電路、空調室外機電路應設置剩余電流動作保護裝置。

f 民用建筑中嚴禁采用銅包鋁電纜和電線。

g 當UPS設有輸出隔離變壓器，且隔離變壓器負載側采用TN-S或TT接地形式時，隔離變壓器的中性點應接地。

當UPS輸出端沒有設置隔離變壓器時，可采用在UPS輸出端外設隔離變壓器或在UPS輸入端設置兩個獨立的變壓器，且隔離變壓器中性點應接地。

參考文獻：

1 《民用建筑電氣設計規范實施指南》，中國建筑學會建筑電氣分會編著，中國電力出版社2008年5月第1版，2008年10月第2次印刷

2 “民用建筑中供配電系統若干問題的思考”，李炳華，《智能建筑電氣技術》2009.5

3 “再論民用建筑電氣供配電系統若干問題的思考”，李炳華，《建筑電氣》2010.12

4 “斷路器區域選擇性聯鎖（ZSI）實驗報告”，李炳華，《智能建筑電氣技術精選》，中國電力出版社2005年5月第1版.第1次印刷
