超高層建筑電氣設計與研究——第六講 低壓配電系統
由于技術原因，“炳華話電氣”BHTalk和EEO聯合舉辦的《超高層建筑電氣設計與研究》系列講座第六講推遲一周發布，敬請諒解！
今天推送第六講，超高層建筑低壓配電系統，歡迎朋友們繼續收看、閱讀！
上講回顧：
第一講，基本情況，“超高層建筑電氣設計與研究”系列講座 第一講 概述；
第二講，超高層建筑中的特殊負荷，超高層建筑中的特殊用電負荷，“超高層建筑電氣設計與研究”系列講座 第二講；
第三講，超高層建筑電氣的相關數據，干貨分享：超高層建筑電氣的數據——“超高層建筑電氣設計與研究”系列講座 第三講；
第四講，超高層建筑電氣的供配電系統，“超高層建筑電氣設計與研究”系列講座 第四講，超高層建筑供配電系統
第五講，超高層建筑樓上變電所垂直運輸問題，超高層建筑樓上變電所垂直運輸問題——“超高層建筑電氣設計與研究”第五講。
<iframe class="video_iframe rich_pages" data-vidtype="2" data-mpvid="wxv_1294462694405373952" data-cover="http%3A%2F%2Fmmbiz.qpic.cn%2Fmmbiz_jpg%2Fuz4ZSsoNvY0l3MalayfeDqAav6rNIEdu7v2nl2MNtQdghAYG579Hxf04KMKf6LxoKSibJVeTXRiae2XPCjNcTLug%2F0%3Fwx_fmt%3Djpeg" allowfullscreen="" frameborder="0" data-ratio="1.3333333333333333" data-w="1440" src="https://mp.weixin.qq.com/mp/readtemplate?t=pages/video_player_tmpl&action=mpvideo&auto=0&vid=wxv_1294462694405373952"></iframe>
“新民規”對超高層建筑的低壓配電系統有如下要求：
-
長距離敷設的剛性供電干線，應避免預期的位移引起的損傷；
-
在考慮地震影響時，固定敷設的線路與所有重要設備、供配電裝置之間的連接應選用可靠的柔性連接；
-
設置在避難層的變電所，其低壓配電回路不宜跨越上下避難層；
-
超高層建筑的垂直干線可采用電纜轉接封閉式母線槽方式供電；
-
供避難區域使用的用電設備，應從變電所采用放射式專用線路配電。

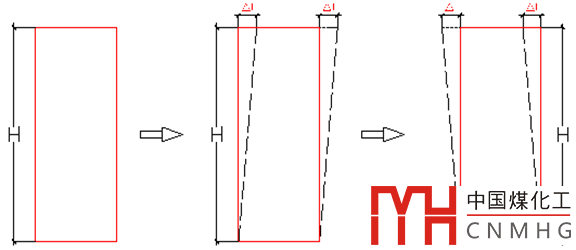

圖1 超高層建筑的水平位移
超高層建筑的水平位移如圖1所示，經簡單計算，列舉幾例見表1。
表1超高層建筑的水平位移
|
建筑物名稱 |
建筑物高度 |
樓頂端極限偏移量 |
樓頂端極限位移量 |
|
|
天津陸家嘴廣場 |
200 |
250 |
500 |
|
|
徐州蘇寧廣場 |
250 |
312.5 |
625 |
|
|
深圳卓越皇崗大廈 |
278 |
347.5 |
695 |
|
|
中鋼國際廣場 |
358 |
447.5 |
895 |
|
|
深圳平安金融中心 |
不計 塔高 |
588 |
725 |
1450 |
|
計入 塔高 |
646 |
807.5 |
1615 |
|
注：有些項目是設計過程的參數，僅供參考！
因此，超高層建筑屬于長距離，其敷設的剛性供電干線（如封閉母線、礦物絕緣類電纜等）要避免預期的位移引起的損傷，詳見筆者論文如圖2所示。

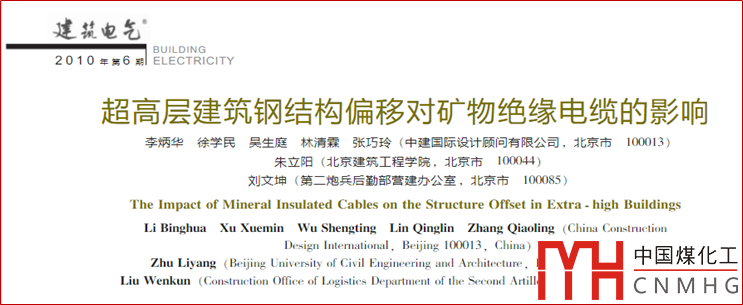

圖2 筆者發表在《建筑電氣》雜志上的論文
低壓配電干線方案主要有：
-
上供：由配變電所低壓側出線向建筑物上方用電設備供電的低壓配干線方式；
-
下供：由配變電所低壓側出線向建筑物下方用電設備供電的低壓配干線方式；
-
上下供：由配變電所低壓側出線同時向建筑物上方和下方用電設備供電的低壓配干線方式，是上供和下供的組合。
圖3低壓配電干線示例
說明：
1、更多數據在“炳華話電氣”BH Talk微信信息、抖音里，歡迎掃描、關注；
2、文中涉及的標準、規范僅供參考、為學習、交流之用，以正式出版的條款為準。
