國標圖集《常用風機控制電路圖》16D303-2近日與讀者見面了，圖集中各個方案反映了目前最新規范的要求，尤其與《火災自動報警系統設計規范》GB 50116-2013等消防類規范、標準進行對接，并增加了CPS在消防類風機中的應用方案。詳細內容請參閱圖集，我想談幾點個人感受和體會。

1、圖集的歷史

最早，該圖集是筆者自用的控制方案，方便工程設計。上世紀九十年代，標準院的洪育同高工在我辦公室看到了自用圖集，在他的建議、鼓勵下，將自用圖集按標準圖集的要求進行修改、提升，并經專家多次審查，形成第一版《常用風機控制電路圖》99D375。這個版本首次引入了電動機保護配合理念，有效地推動了電動機控制技術的普及。隨著《民用建筑電氣設計規范》JGJ 16-2008等規范的頒布，第二版10D303-2順應規范的變化而修訂。這次是該圖集第三次修訂，主要因為《火災自動報警系統設計規范》GB 50116-2013較老版本有些變化。

因此，圖集的歷史是技術的發展史，標準、規范的變化史！

2、圖集不同于規范

規范、標準需要執行的，尤其強制性條文，“應”或“不應”的條文不能打折扣。而標準圖是供電氣從業人員參考使用，沒有法律的強制性。因此，使用過程要搞清楚圖集的作用。

3、圖集的適用范圍

圖集、規范都有適用范圍，超范圍使用會出問題。16D303-2適用于民用建筑中常用風機的控制電路圖，以控制原理圖為主。

舉例說明，有同行撰文，屋頂排煙風機連鎖的風閥要用24V，而不該用220V的控制電源（另有專家建議控制電源用380V），防止觸電（尤其雨后潮濕更加危險）。當然用24V沒有問題，安全電壓啊。按照本圖集的適用范圍，控制原理是核心。電擊防護問題、屋面突出金屬物接地問題、安裝時的防水問題、使用過程中維護問題等已超出本圖集范圍。

因此，適用范圍不能忽視。

希望大家用好圖集，也希望大家提出寶貴意見！

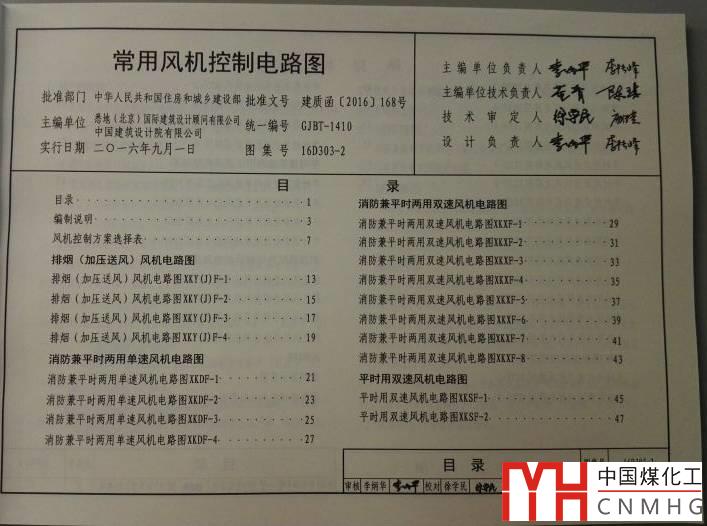

（感謝中國建筑標準設計院有限公司徐玲獻副總工程師提供文中照片?。?/p>
