新版的容器支座已經發布了，在鞍座標準中，對于底板地腳螺栓有所改動。

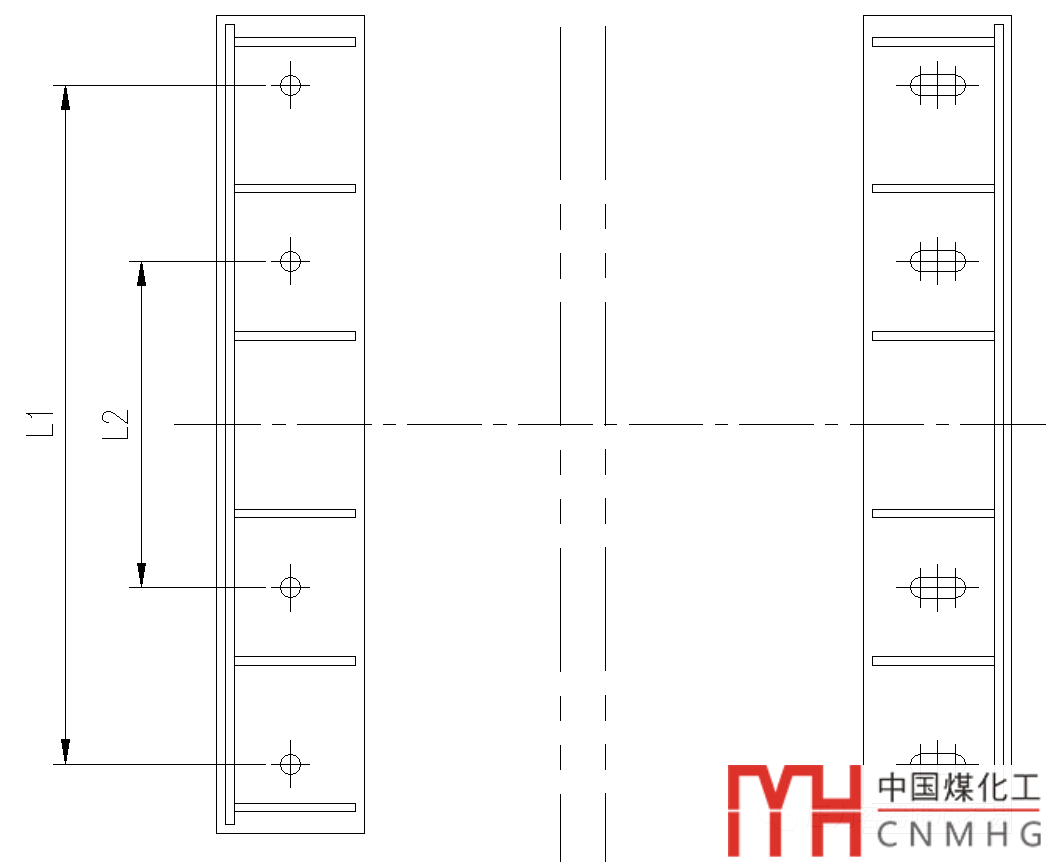

對于DN大于2800的設備，每個鞍座底板采用了4個螺栓的布置，如下圖所示：

那么這個布置帶來一個問題：

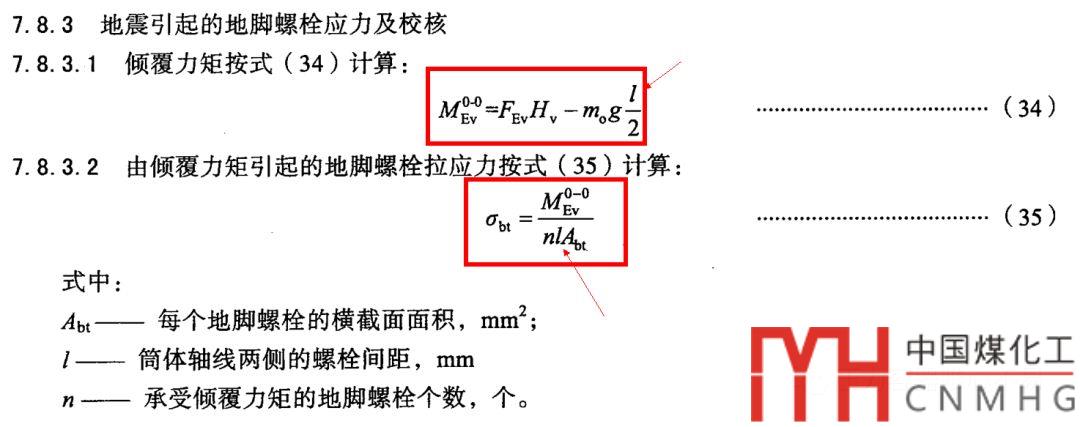

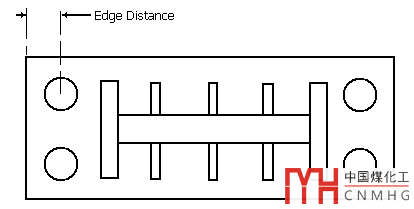

NB/T 47042-2014的計算公式針對的是每個鞍座兩個螺栓，或者鞍座的螺栓距離中心線的距離相同，如下圖所示。

那么采用新鞍座后的地震引起的傾覆力矩引起的地腳螺栓拉應力應該如何計算？

鞍座作者（之一）對問題的答復：

按臥式容器標準的規定，主要是容器的側向載荷（主要是地震載荷）作用于設備形成的彎矩使一側產生提離力，如果該提離力小于設備重力載荷的一半，設備就有產生傾覆的趨勢，這時所算出的螺栓組合應力應該＞0,而產生了拉應力。這個拉應力由鞍座一側的螺栓承擔，無論是雙支座還是多支座，都只有一半的螺栓承受拉應力。如一個鞍座對稱分布兩個螺栓，只考慮一個螺栓受拉應力。對于一個支座一側分布2個（不同跨距）螺栓，支座標準中未提拉應力計算中如何考慮螺栓載荷分布的問題。我建議只考慮最外側螺栓（所有支座外側之和），并按臥式容器標準的公式進行校核。如最外側螺栓數量不通過，可以考慮按照跨距比分配螺栓拉應力進行校核。但剪應力的校核僅按固定支座的螺栓總數（4個）進行校核。

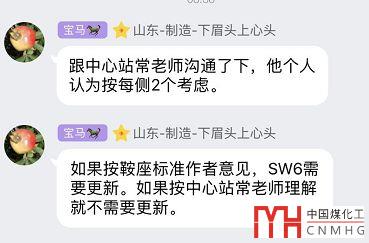

SW6中心站老師的答復是：

推薦按照最外側的計算，這樣程序不用修改。

翻了一下各種規范，采用新容器支座的螺栓布置的只有中國有。那么如果需要考慮，應該怎么考慮4個螺栓的作用呢？

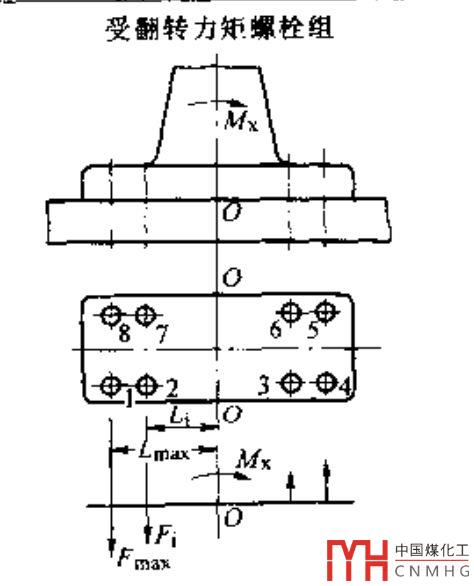

翻到《機械設計手冊2004版》的第二卷，3.1螺栓組受力計算，第6-30頁。

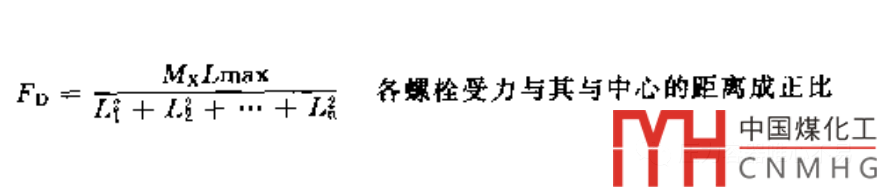

各個螺栓受力與其中心距離成正比。邊緣的螺栓受到的拉力是最大的。

回到我們的支座，代入公式，計算一個支座最大拉力為：

F=2*ML1/（L1*L1+L2*L2）

Ｍ為單個支座的傾覆力矩．

所以當采用新鞍座的4個螺栓時，可以考慮將公式中的：

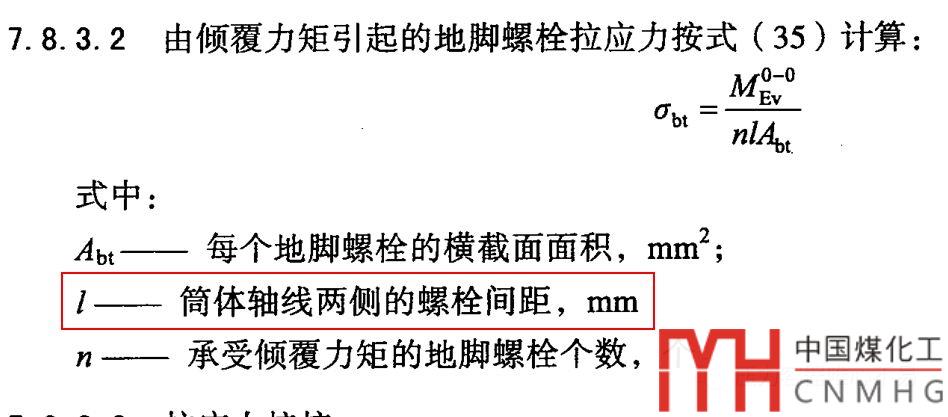

L-筒體軸線兩側的螺栓間距

改為

L=(L1*L1+L2*L2)/L1

n和原來一樣，還是考慮2個最遠的螺栓。
