上篇主要解釋了電動機的保護配合，意味著對電動機的保護需要團隊協同完成。而今，高度集成理念誕生了電動機保護領域的“集成電路”——CPS，很明顯，由單一的CPS完成原有多個器件才能完成的工作，而且很好的滿足電動機保護配合的需要。

3 CPS在民用建筑中的應用

3.1 應用依據

《民用建筑電氣設計規范》JGJ 16-2008第9.2.6條第1款第1）項規定，控制與保護開關電器（CPS）宜用于頻繁操作及不頻繁操作的電動機回路。規范條文有如下含義：

a）規范里所述的電動機回路是指電動機主回路，CPS可以代替隔離電器、短路保護電器、控制電器、過載保護電器等，簡化了電動機主回路，可靠性得以提高；

b）規范沒有對CPS的應用場所、負荷類型等方面做進一步的要求，也就是說，規范沒有限制CPS在各種類型的民用建筑、各類負荷中的應用；

c）沒有限定電動機操作的頻次。民用建筑中新風機組、空調機組、送風機等屬于頻繁操作的電動機，而排煙風機、消火栓泵等屬于不頻繁操作的電動機。

3.2 應用場所及舉例

常用的風機、水泵控制詳見國標圖集《常用電機控制電路圖》16D303-2~3相關章節，本文重點介紹該標準圖中沒有涉及到的應用，供讀者參考。

3.2.1 CPS在排煙風機和正壓送風機中的應用

由于消防負荷的特殊性和重要性，加之CPS是新技術、新產品，根據專家審查的意見，10D303-2~3暫沒在消防類的設備中使用CPS，待經過實踐驗證后再進行補充。又經過多年的驗證和工程實踐，在16D303-2~3，CPS得到廣泛的應用。

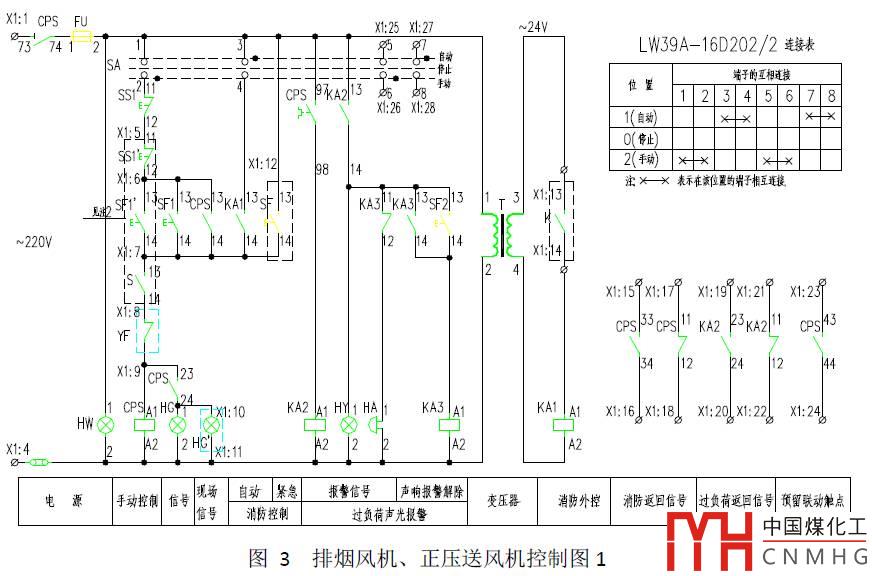

圖 3 排煙風機、正壓送風機控制圖1

圖3是排煙風機和正壓送風機控制圖，其主回路參見圖1b，為CPS方案，適合于交流380V單臺消防排煙風機或正壓送風機的現場控制或兩地控制，過載保護只報警，風口（或風閥）上的微動開關直接與風機聯動，消防聯動模塊提供無源動合觸點，當消防系統提供有源觸點時，取消變壓器T。只有現場控制時，取消SS1'、SF1'、S、HG'并將X1:5與X1:6短接，X1:6與X1:7斷開，X1:7與X1:8短接,X1:10與X1：11斷開。圖中CPS包含線圈、過載保護觸點，動合觸點、動斷觸點。用于正壓送風機控制時，將X1:8與X1:9短接。

圖4是排煙風機和正壓送風機另一個控制方案，適合于交流380V單臺消防排煙風機或正壓送風機的現場控制或兩地控制，控制電源為交流220V，過載只報警不作用于斷電，風口（或風閥）上的微動開關直接與風機聯動，消防聯動模塊提供無源動合觸點，當消防系統提供有源觸點時，取消變壓器T。只有控制箱上控制時，取消SS1'、SF1'、S、HG1'。圖中CPS包含線圈、過載保護觸點、動合觸點、動斷觸點?？刂破?/span>EMC是風機專用控制模塊，其面板上有風機的啟?？刂萍跋嚓P(guān)信號，詳見《常用電機控制電路圖》10D303-2相關頁碼。當本圖用于正壓送風機控制時，將X1:11與X1:12短接。

3.2.2 CPS在電動機可逆控制中的應用

圖5和圖6分別為CPS組成的電動機可逆控制的主回路和二次原理圖，CPS1、CPS2分別控制電動機正轉和反轉的線圈，集成在CPS內，類似分立元件構成電動機主回路中的接觸器，CPS本身具有機械聯鎖功能，正反轉的動斷觸點分別串聯在對方的線圈回路，形成電氣聯鎖。本方案還具有BA自動控制功能。

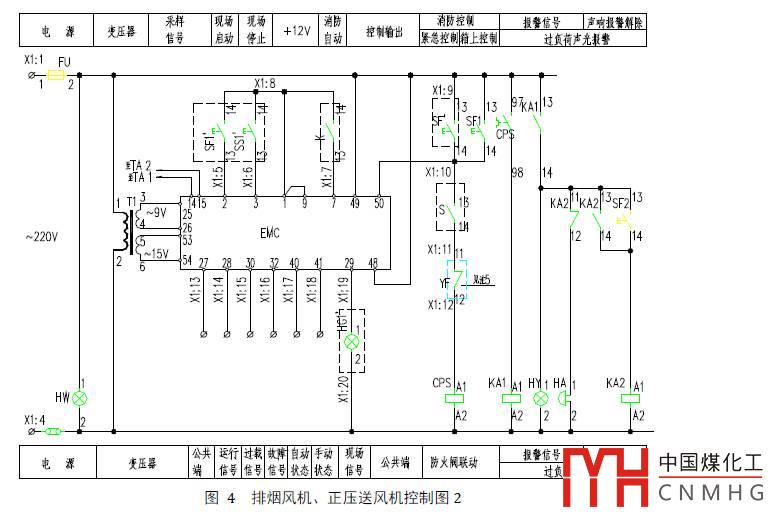

圖 4 排煙風機、正壓送風機控制圖2

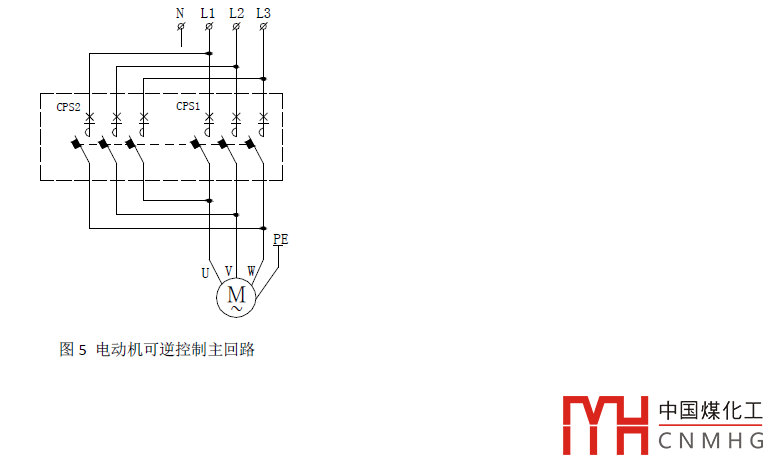

圖5 電動機可逆控制主回路

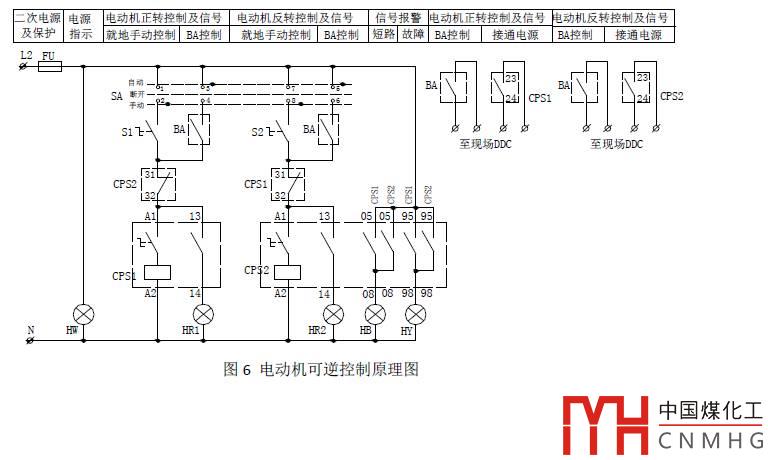

圖6 電動機可逆控制原理圖

3 總結

綜上所述，CPS在電動機保護與控制方面的應用可以小結如下：

1）CPS固化了電動機保護配合，可靠性、實用性、靈活性大大提高，電動機的保護與控制水平比分立元件有大幅度提升。

2）CPS在消防類電動機保護與控制方面有成熟的控制方案，經多年的工程實踐驗證，控制方案、產品質量均能滿足消防類電動機的控制與保護的需要。

3）電動機可逆控制技術成熟，工程實際驗證效果良好，可以滿足工程需要。

4）CPS有其局限性，現在只有中小容量的產品，尚無法取代分立元件。
