大家都希望雙電源轉換轉換時間越短越好。當轉換時間為0時，對用電負荷來說電源轉換時可以不斷電，不影響用電設備正常運行和使用。這對于重要負荷，尤其是一級負荷中特別重要的負荷尤為重要，保證供電的連續性和可靠性。

筆者參觀了國產某知名企業的這套產品，對傳統的機械A(chǔ)TSE進行了升級。現場感受良好，在多次電源轉換過程中順利切換，電源轉換時保證了用電設備不掉電。

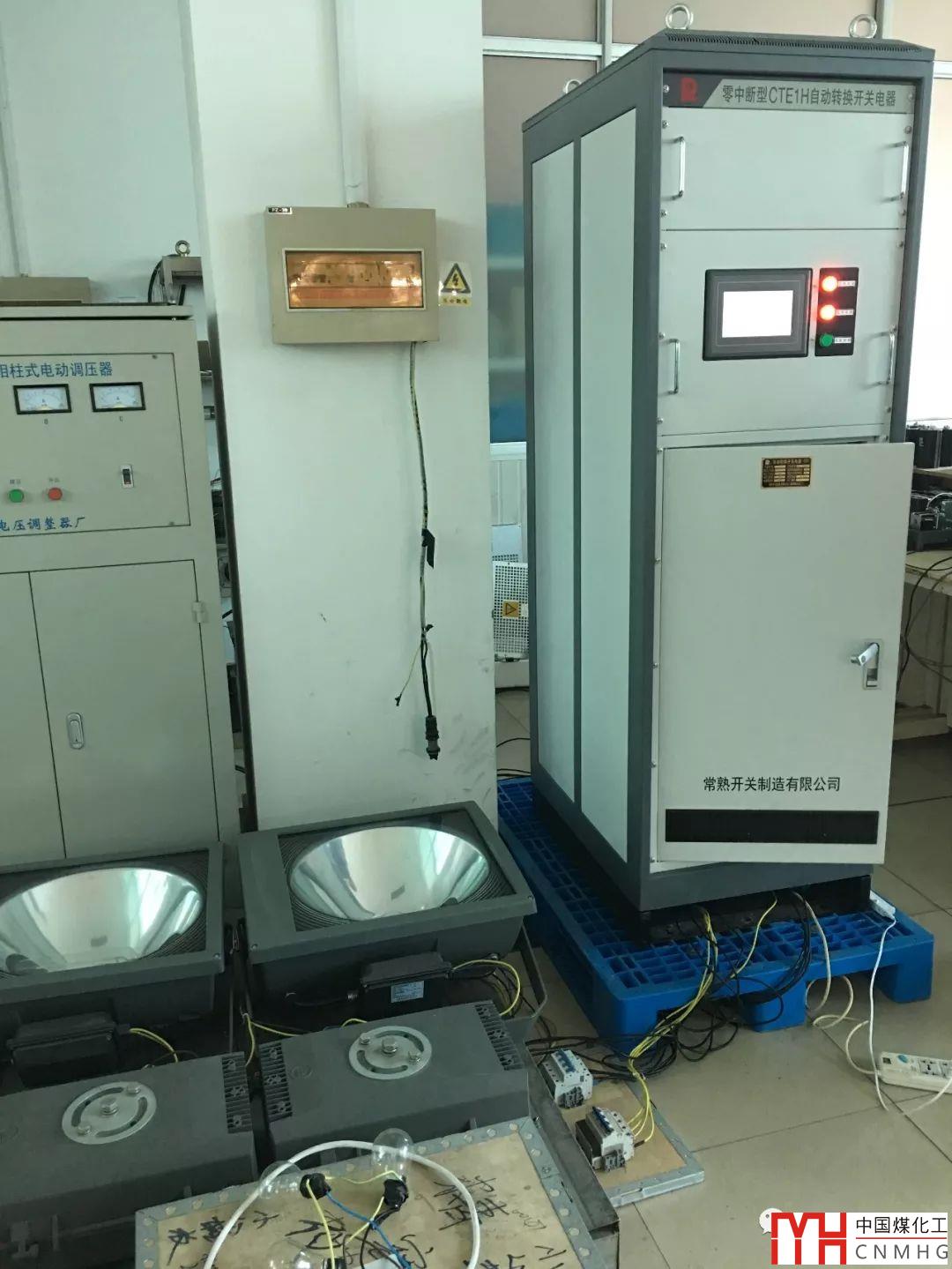

圖1 0轉換ATSE試驗場景

（所接負荷為對電源非常敏感的金鹵燈，在電源轉換過程中金鹵燈一直保持點亮狀態?。?/span>

這套裝置的工作原理是在傳統的機械A(chǔ)TSE基礎上，結合半導體開關IGBT逆變供電控制技術，如圖2所示。正常情況下，常用電源通過機械轉換部分向負荷供電，與普通的機械A(chǔ)TSE相類似。但此時并網接觸器處于閉合狀態，備用電源通過電力電子部分與負荷處于在線連接狀態，但不向負荷供電。當常用電源失電時，控制器發出轉換指令，機械轉換部件動作，當觸頭剛剛分開時，電力電子部件迅速調控端口電壓，在1ms之內完成滅弧，并向負荷供電。電源轉換完成后，電力電子部件停止輸出，用電負荷仍由機械轉換部件供電。

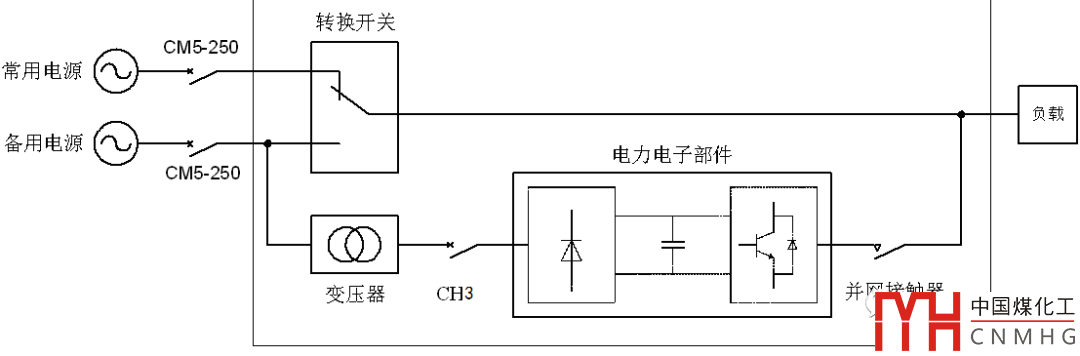

圖2 零中斷自動轉換開關電器原理示意圖

這套裝置成功地實現了電源0轉換，電源轉換時由電力電子部件完成轉換，轉換完成后由機械部分供電。且具有體積小、能耗低、沒有蓄電池、成本低等特點，應用前景值得期待。
