前段時間，本信息的文章引起大家的濃厚興趣，閱讀量很快超過1600多人次！

請點擊參閱：30mA，漏電保護的奇特數值！

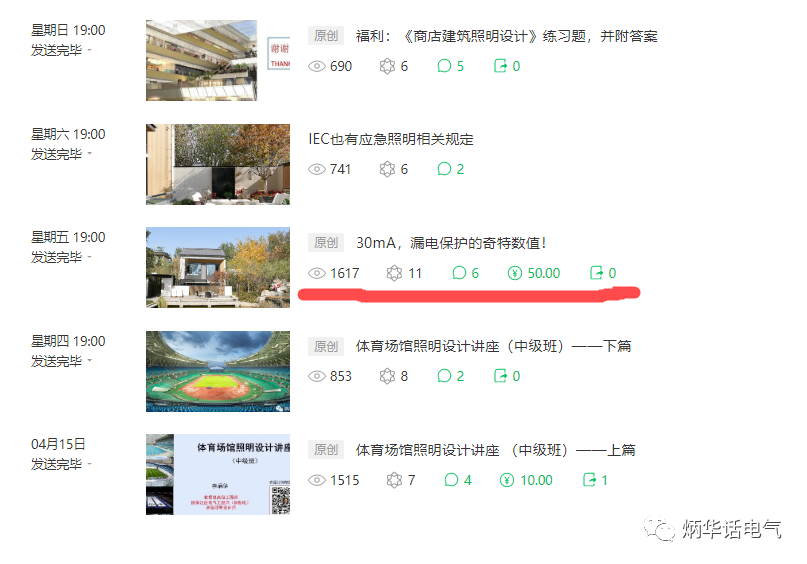

圖1 較高的閱讀量

聊完30mA后，接著聊聊10mA，看看10mA意味著什么？

1、10mA是成年男人擺脫閾的假設值

”Effects of current on human beings and livestock-Part 1 ：General aspects“（電流對人和家畜的效應-第1部分:通用部分）IEC 60479-1:2018

定義了擺脫閾（threshold of let-go），即人手握電極能自行擺脫電極時接觸電流的最大值。這是非常重要的指標，意味著擺脫閾及其以下時，一旦觸電將能安全擺脫。

該標準，10mA是成年男人擺脫閾的假設值。當然，擺脫閾取決于若干參數，如接觸面積、電極的形狀和尺寸，且還取決于個人的生理特性。

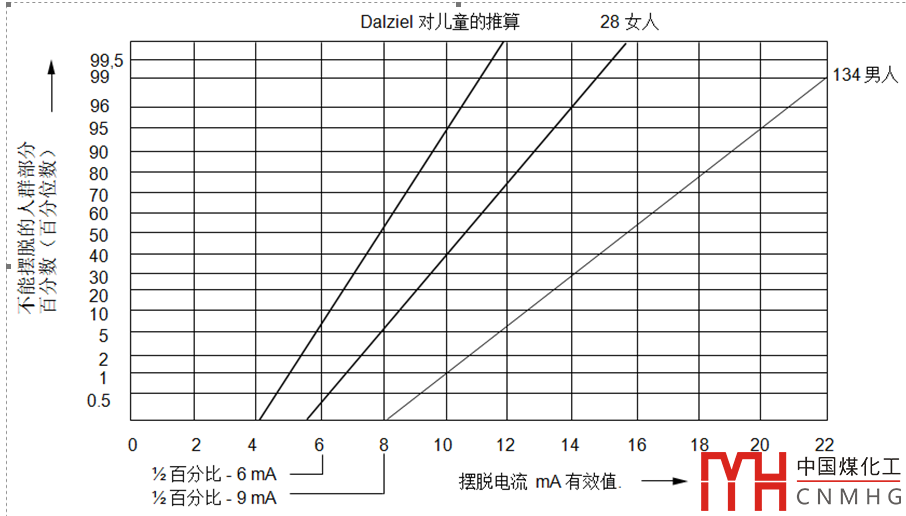

圖2　60 Hz正弦電流的擺脫電流

2、10mA RCD的應用

《剩余電流動作保護裝置安裝和運行》GB／T 13955-2017給出了10mA的RCD應用建議。

• 醫院中可能直接接觸人體的醫用電氣設備（即GB／T 9706.1-2007中H類醫用設備），當醫用設備安裝RCD時，應選用額定剩余動作電流為10mA、無延時的RCD。

• 安裝在游泳池、水景噴水池、水上游樂園、浴室、溫室養殖與育苗、水產品加工區等特定區域的電氣設備應選用額定剩余動作電流為10mA、無延的RCD。

• 在金屬物體上工作，操作手持式電動工具或使用非安全電壓的行燈時，應選用額定剩余動作電流為10mA，無延時的RCD。

GB／T 9706.1-2007為《醫用電氣設備第1部分:安全通用要求》，等同IEC 60601-1:1988。

3、工程建設標準中醫療場所的RCD

《醫療建筑電氣設計規范》JGJ 312-2013沒有GB／T 13955-2017相關要求，第 9.4.3條規定，即在2類醫療場所區域內，TN系統僅可在下列回路中采用不超過30mA的額定剩余電流，并具有過流保護的剩余電流動作保護器(RCD)，且剩余電流動作保護器應采用電磁式：

• 手術臺驅動機構供電回路；

• X射線設備供電回路；

• 額定功率大于5kVA的設備供電回路；

• 非生命支持系統的電氣設備供電回路。

《綜合醫院建筑設計規范》GB 51039-2014也有類似規定，其中第8.3.3條規定，當采用TN系統時，應符合下列要求：

1 在1類醫療場所中額定電流不大于32A的終端回路，應采用最大剩余動作電流為30mA的剩余電流動作保護器。

2 在2類醫療場所的下列回路應設置額定剩余電流不超過30mA的漏電保護器；

• 手術臺驅動機構供電回路；

• 移動式X射線裝置回路；

• 額定容量超過5kV·A的大型設備的回路；

• 非生命支持系統的電氣設備回路。

因此，工程建設標準的醫院場所現在沒有10mA的RCD條款。
