建筑照明節能綜述及展望（一）
建筑照明節能綜述及展望
悉地國際建筑設計顧問有限公司李炳華
（100013）
摘要：本文回顧和總結了2015年建筑照明節能的相關技術，并對新標準、新技術、新產品、新系統進行分析。文中對2016年建筑照明節能技術的發展和應用進行展望，提出了FTY和FTP新概念，對光源的經濟性和能源轉換效率進行分析。
關鍵詞：建筑照明節能 LPD 單位照度功率密度 FTY FTP 以太網供電
2015年已經過去了，雖然艱辛，但成績斐然。盤點2015在建筑照明節能方面的得失，有助于從業人員認清形勢，把握機會，為新的一年找到發展方向。筆者不才，就我的體會與大家分享2015年建筑照明節能的技術，并展望2016年建筑照明節能的新趨勢、新動向。雖然片面，但希望對大家有所幫助。
1 2015年建筑照明節能總結
1.1 新標準引導建筑照明節能
2015年是全面執行《建筑照明設計標準》GB 50034-2013的一年，尤其照明功率密度LPD值對建筑照明節能起著至關重要的作用，標準中有更加嚴格的要求。表1是住宅類建筑LPD值變化情況，2013版與2004版相比，照度水平?jīng)]有變化，但LPD的現行值和目標值分別降低了14%和17%，住宅建筑照明節能非常顯著。
表1 住宅建筑LPD值的變化
|
房間或場所 |
2013版 |
2004版 |
新標準降低百分比 |
|||||
|
對應照度標準值 |
照明功率密度限制（W/m2） |
照明功率密度限制（W/m2） |
對應照度標準值 |
現行值 |
目標值 |
|||
|
現行值 |
目標值 |
現行值 |
目標值 |
|||||
|
起居室 |
100 |
6 |
5 |
7 |
6 |
100 |
14.3% |
17% |
|
臥 室 |
75 |
75 |
||||||
|
餐 廳 |
150 |
150 |
||||||
|
廚 房 |
100 |
100 |
||||||
|
衛生間 |
100 |
100 |
||||||
|
職工宿舍 |
100 |
4 |
3.5 |
- |
- |
- |
- |
- |
|
車 庫 |
30 |
2 |
1.8 |
- |
- |
- |
- |
- |
表2 辦公場所LPD值的變化
|
房間或場所 |
2013版 |
2004版 |
新標準降低百分比 |
|||||
|
對應照度標準值 |
照明功率密度限制（W/m2） |
照明功率密度限制（W/m2） |
對應照度標準值 |
現行值 |
目標值 |
|||
|
現行值 |
目標值 |
現行值 |
目標值 |
|||||
|
普通辦公室 |
300 |
9 |
8 |
11 |
9 |
300 |
18.2% |
11.1% |
|
高檔辦公室、設計室 |
500 |
15 |
13.5 |
18 |
15 |
500 |
16.7% |
10.0% |
|
會議室 |
300 |
9 |
8 |
11 |
9 |
300 |
18.2% |
11.1% |
|
服務大廳、營業廳 |
300 |
11 |
10 |
13 |
11 |
300 |
15.4% |
9.1% |
表2是辦公建筑部分場所LPD值變化情況，新舊兩個版本相比，照度水平保持一致，但LPD的現行值和目標值變化較大，根據場所不同，現行值降低在15%~18%，目標值降低在10%左右，辦公建筑照明節能也非常明顯。
表3 商業建筑部分場所LPD值的變化
|
房間或場所 |
2013版 |
2004版 |
新標準降低百分比 |
|||||
|
照度標準值 |
照明功率密度限制（W/m2） |
照明功率密度（W/m2） |
對應照度值 |
現行值 |
目標值 |
|||
|
現行值 |
目標值 |
現行值 |
目標值 |
|||||
|
一般商店?duì)I業廳 |
300 |
10 |
9 |
12 |
10 |
300 |
16.7% |
10.0% |
|
高檔商店?duì)I業廳 |
500 |
16 |
14.5 |
19 |
16 |
500 |
15.8% |
9.4% |
|
一般超市營業廳 |
300 |
11 |
10 |
13 |
11 |
300 |
15.4% |
9.1% |
|
高檔超市營業廳 |
500 |
17 |
15.5 |
20 |
17 |
500 |
15.0% |
8.8% |
|
專賣店?duì)I業廳 |
300 |
11 |
10 |
- |
- |
- |
- |
- |
|
倉儲超市 |
300 |
11 |
10 |
- |
- |
- |
- |
- |
表3是商業建筑部分場所LPD值變化情況，相類似，新舊兩個版本照度標準值保持不變，但LPD有較大的變化。根據不同場所，現行值降低在15%以上，目標值降低近10%，商店建筑照明節能也非常明顯。
表4 酒店建筑部分場所LPD
值的變化
|
房間或場所 |
2013版 |
2004版 |
新標準降低百分比 |
|||||
|
照度標準值 |
照明功率密度限制（W/m2） |
照明功率密度（W/m2） |
對應照度值 |
現行值 |
目標值 |
|||
|
現行值 |
目標值 |
現行值 |
目標值 |
|||||
|
客 房 |
— |
7 |
6 |
15 |
13 |
— |
53.3% |
53.8% |
|
中餐廳 |
200 |
9 |
8 |
13 |
11 |
200 |
30.8% |
27.3% |
|
西餐廳 |
150 |
6.5 |
5.5 |
- |
- |
- |
- |
- |
|
多功能廳 |
300 |
13.5 |
12 |
18 |
15 |
300 |
25.0% |
20.0% |
|
客房層走廊 |
50 |
4 |
3.5 |
5 |
4 |
50 |
20.0% |
12.5% |
|
大堂/門廳* |
200 |
9 |
8 |
15 |
13 |
300 |
66.7% |
38.5% |
|
會議室 |
300 |
9 |
8 |
- |
- |
- |
- |
- |
* “/”前為2013版的，“/”后為2004版的。
表4是酒店建筑部分場所LPD值變化情況，兩個版本的照度標準值基本保持不變（大堂、門廳除外），但LPD有很大的變化。根據不同場所，現行值和目標值降低高達53%，主要因?yàn)榫频昕纱罅坎捎?/span>LED燈，照明節能非常明顯。
體育照明則需滿足《體育建筑電氣設計規范》JGJ 354-2014的相關要求，該規范第19.3.1條規定，乙級及以上等級體育建筑的場地照明單位照度功率密度值宜符合表5的規定。
表5 場地照明單位照度功率密度值
|
場地名稱 |
單位照度功率密度（W/lx.m2） |
|
|
現行值 |
目標值 |
|
|
足球場 |
5.17×10-2 |
4.21×10-2 |
|
足球、田徑綜合體育場 |
3.56×10-2 |
2.90×10-2 |
|
綜合體育館 |
14.04×10-2 |
11.44×10-2 |
|
游泳館 |
9.86×10-2 |
8.03×10-2 |
|
網球場 |
18.00×10-2 |
14.66×10-2 |
表5適用于有電視轉播的場地照明，表中對應于場地照明主攝像機方向上的垂直照度，面積是最大場地運動項目的PA值。單位照明功率密度可以控制過多使用場地照明燈具，避免不必要的投資，節省能源。
這兩部標準是對建筑照明總體的能效要求，不論采用什么技術、什么產品、何種系統都必須滿足此要求。因此，標準是建筑照明節能的引領者，也是建筑照明節能的守護神。
1.2 新技術支撐建筑照明節能
2015年，許多照明技術日漸成熟，應用范圍逐漸擴大，尤其LED照明技術突飛猛進，逐漸成熟，性?xún)r(jià)比提升較快，價格已逐漸親民，為公眾所接受，應用場所穩步增加和普及。
1.2.1 LED技術進一步提升、價格逐漸下降

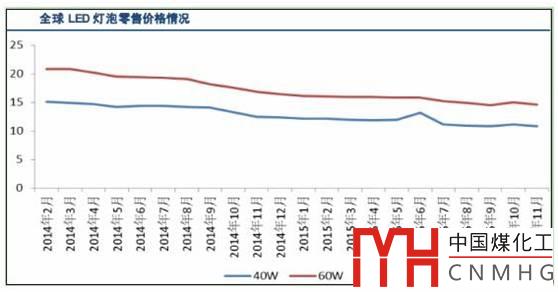

圖1所示，2015年11月全球代替40W的LED燈泡零售價格為10.8美元，下降3%，折合1美元可以購買約44lm的LED光；代替60W的LED燈泡價格下降3%，降至14.6美元，折合1美元可購買約67lm LED發出的光。
圖1 全球LED燈泡零售價格（數據來自華強北指數）

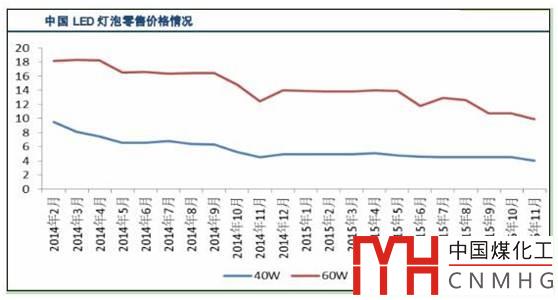

圖2顯示國內LED市場情況，同樣LED燈泡零售價有相似的下降趨勢，到2015年“雙十一”，代替40W的LED燈泡零售均價只有4.0美元，下降達10%，折合1美元可購買約120lmLED發出的光，近國際市場的3倍；代替60W的LED燈泡價格下降8%，至9.9美元，折合1美元可購買約73lm的LED光，略?xún)?yōu)于國際市場同期的價格。
圖2 中國LED燈泡零售價格（數據來自華強北指數）
1.2.2 控制技術助力建筑照明節能
控制技術是另一種建筑照明節能技術，并且節能效果比較明顯。從手動照明控制到智能照明控制，技術上的進步為照明節能奠定了基礎。未來，智慧照明控制系統將會取代智能照明控制系統。
現在的智能照明控制系統種類繁多，應用比較普及。其功能可以概括為表6所示，可分為基本功能、增強功能、高級功能等三類，為建筑照明節能增添砝碼。
表6 智能照明控制系統的功能分類
|
功能 |
描述 |
備注 |
|
|
基本功能 |
調光控制 |
系統對任意回路或燈進行連續調光 |
少數為有級調光，DALI可控制到燈 |
|
開關控制 |
系統可控制任意回路或燈的開和關 |
DALI可控制到燈 |
|
|
增強功能 |
場景控制 |
可預設多個場景，滿足不同需求 |
|
|
軟啟軟停 |
開關燈適度延時，多燈順序啟停，減少開光燈的沖擊，延長燈的壽命 |
||
|
淡入淡出 |
場景轉換淡入淡出，平穩過渡 |
||
|
感應控制 |
利用紅外感應、光感、移動感應、聲波感應等感應技術達到對燈光的控制，做到人來燈亮，人走燈延時熄滅 |
其他類型的傳感器，根據需要使用 |
|
|
照度感應 |
對某些場合根據室外光線調節燈的亮度或開關燈，包括恒照度控制、變照度控制 |
||
|
時間控制 |
按照設定的時間調節燈的亮度或開關燈 |
||
|
系統控制 |
可用系統總線、局域網等，實現上述控制，并可與BAS聯網 |
||
|
高級功能 |
遙控 |
可用手持遙控器對燈光進行控制 |
可采用紅外控制、射頻控制等 |
|
手機控制 |
利用CDMA、GSM等控制燈 |
||
|
APP控制 |
通過APP軟件控制燈光，實現上述功能 |
手機、iPAD等控制 |
|
基本功能是對照明的開關、調光控制，實現取代傳統機械開關的目的；高級功能則提供更多的樂趣，實現網絡控制、無線控制；而增強功能是照明節能的主體。從工程實際反饋的信息，采用智能照明控制系統中的增強功能，節能至少在20%以上，某些場所節能可達80%。
1.3 新產品實現建筑照明節能

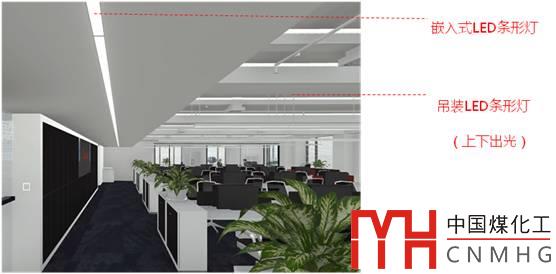

沒有合適的產品怎么能實現建筑照明節能呢？因此，新產品在建筑照明節能中起著舉足輕重的作用。圖3是CCDI完成的某寫字樓開敞辦公區的照明設計，嵌入式條形燈為LED光源，功率15W/m，色溫4000K。吊裝式條形燈也為LED光源，功率30W/m，色溫也是4000K。該場所的照度標準值為500lx，則LPD值僅有12.11W/m2，遠低于GB 50034-2013中規定的現行值（15W/m2），也低于標準中的目標值（13.5W/m2），既美觀又節能。
圖3 某敞開式辦公場所照明

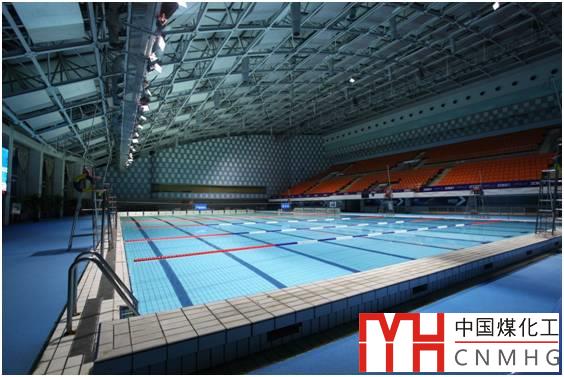

圖4是某游泳館改造項目，原體育照明系統采用33套1000W和29套400W金屬鹵化物燈，游泳池是潮濕場所，使用7年后體育照明燈體銹蝕嚴重，存在安全隱患?，F(xiàn)采用LED燈進行改造，采用單燈功率270W的高效、耐腐蝕LED燈具44套。新照明系統總安裝功率只有原系統的12%，節能效果非?？捎^。除此之外，照明水平顯著提高，照度、照度均勻度均有不同程度的改善，平均水平照度達600lx，照度提高34%，照度均勻度提高100%。
圖4 上海浦東游泳館實景（照片由Musco提供）
1.4 新系統提升建筑照明節能
根據文獻介紹，系統是包含一切所共有的特性，是相互聯系相互作用的諸多元素的綜合體。
將系統的概念應用到建筑照明節能領域，其系統也是有諸多元素所組成，例如光源、驅動電路、鎮流器、啟輝器等等，這些元素相互聯系又相互作用。我們會經常發現，當一個光源損壞后更換另一種品牌的光源，照明效果降低而達不到預期，甚至不能正常點亮，更有甚者會造成部件的損壞，這就是從系統角度看各部件沒有很好的匹配。
LED的出現為建筑照明節能的提升提供了可能和保障。甚至這種系統將會引起一場照明的革命，例如，采用直流供電和網絡控制的照明系統，顛覆了傳統照明及其控制技術，這就是POE供電，符合IEEE802.3標準，這項革命性的技術已經出現，并進行了探索性應用，希望大家關注！
POE 是Power OverEthernet的縮寫，意為在現有的以太網Cat.5布線基礎架構下同時為基于IP的終端傳輸數據信號，及為此類設備提供直流供電的技術，簡稱以太網供電。兩個版本的標準均反映了以太網除數據傳輸以外的供電問題，如果應用于LED供電，則還有一些亟待解決的問題需要研究。
表7 以太網供電分析
|
標準編號 |
IEEE 802.3af |
IEEE 802.3at |
|
頒布時間 |
2003年6月 |
2005年7月 |
|
供電容量（W） |
15.4 |
25.5 |
|
供電、數據傳輸對象 |
IP電話、網絡攝像機、無線LAN接入點等 |
IP電話、網絡攝像機、無線LAN接入點、雙波段接入、視頻電話、PTZ視頻監控系統等 |
|
LED供電分析 |
小容量、試驗性 |
容量得以增加，仍然處于試驗階段 |
|
保護、接地、載流量、供電距離等問題需進一步研究 |
||
（未完待續）
