最近，有朋友問，噴水池中的電氣設備如何供電？我想從幾方面談?wù)勎业挠^點。

1、依據

設計依據為GBl6895.19-2002/IEC 60364-7-702:l997《建筑物電氣裝置 第7部分：特殊裝置或場所的要求 第702節：游泳池和其他水池》、《民用建筑電氣設計規范》等。

2、分類

1）進人的噴水池：噴水池允許人進入，其電擊防護按游泳池要求執行，參見本信息2017.7.26的文章“游泳池的電氣設計”和2017.8.4的文章“游泳池的電氣設計（續）”；

2）不進人的噴水池：噴水池不允許人進入，這是本文討論的重點。

3、噴水池中的電氣設備

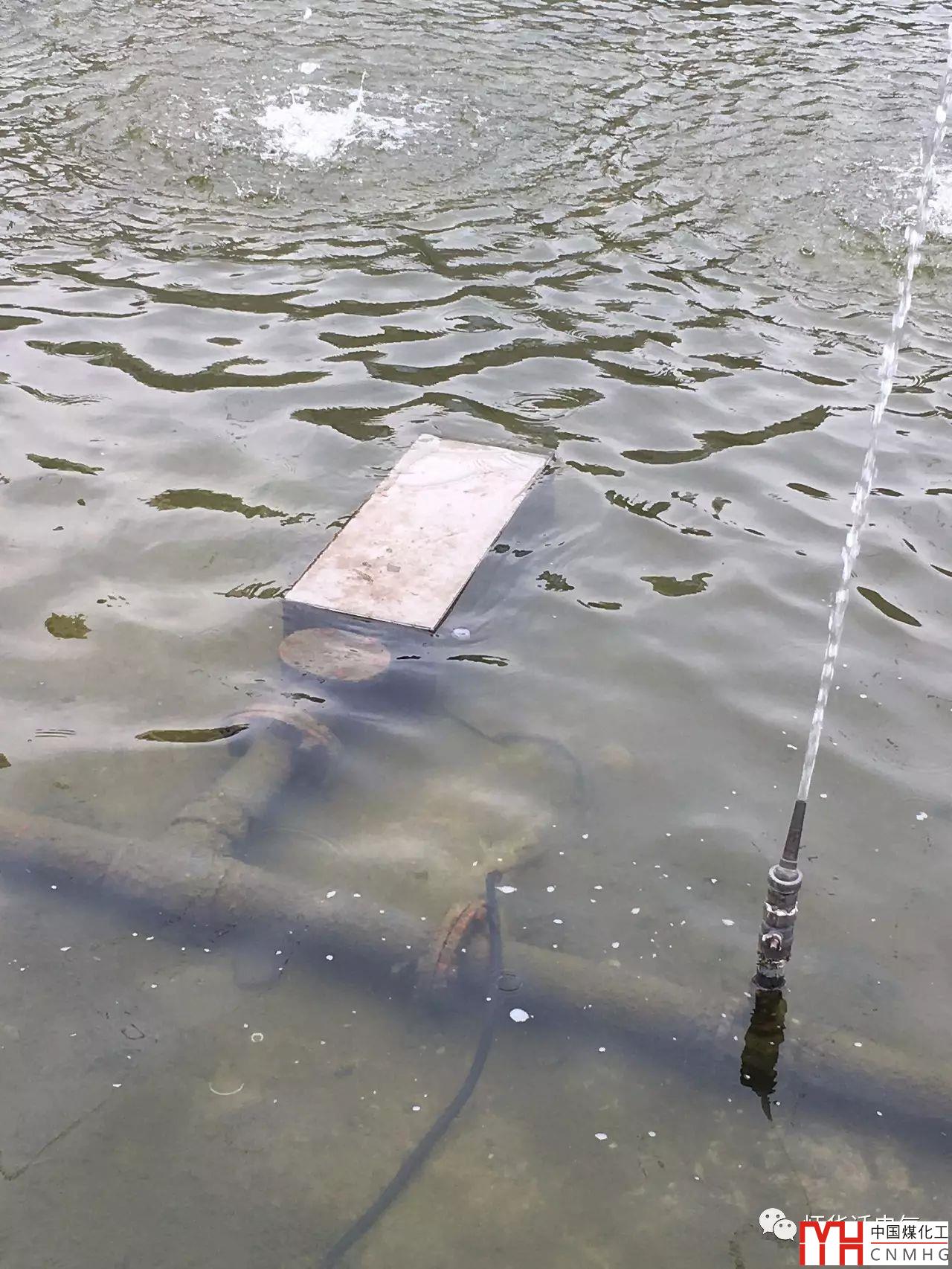

噴水池中的電氣設備主要有水下照明設備和噴水泵（潛水泵），它們共同的特點是浸在水中，而離心泵不必浸在水中。

由于噴水池需要噴出花樣、圖案，因此容量稍大的噴水泵多采用AC 380V或AC 220V。

水下照明設備可以采用SELV系統供電。

4、做法

噴水池中的電氣設備對設計、施工、產品、維護要求都很高，哪個環節沒做好都會出問題。

4.1 分區

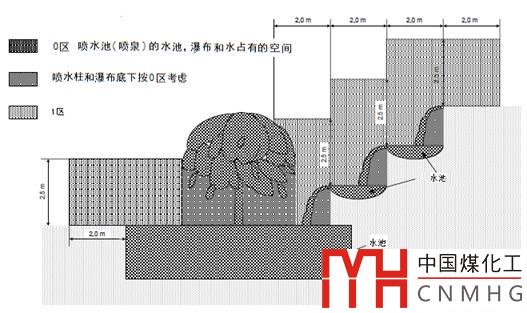

為了搞清楚不讓人進入的噴水池中電氣設備的做法，應該先了解噴水池的分區，如下圖所示：

0區域——水池、水盆或噴水柱、人工瀑布的內部。

1區域——距離0區外界或水池邊緣2m垂直平面；預計有人占用的表面和高出地面或表面2.5m的水平面。

注意！噴水池沒有2區，這與游泳池不同。

4.2 噴水池中電氣設備的供電做法

不能進入的噴水池，其電氣設備供電可采取下列措施之一：

1）采用SELV系統供電，不可采用PELV。SELV電源裝在0區和1區之外，即遠離水及周邊潮濕場所。該措施非常適合水下照明；

2）采用自動切斷電源保護措施，要求設置額定剩余動作電流不大于30mA的剩余電流保護器（RCD）來自動切斷電源。該措施適合容量較大的噴水泵供電；

3）采用電氣分隔保護措施，其分隔電源僅向一臺設備供電，安全隔離電源裝在0區和1區之外。該措施適合水泵沒有浸在水中的情形，即離心泵，離心泵設在噴水池附近的泵房內。

噴水池相對比較復雜，其他內容且聽下回分解。

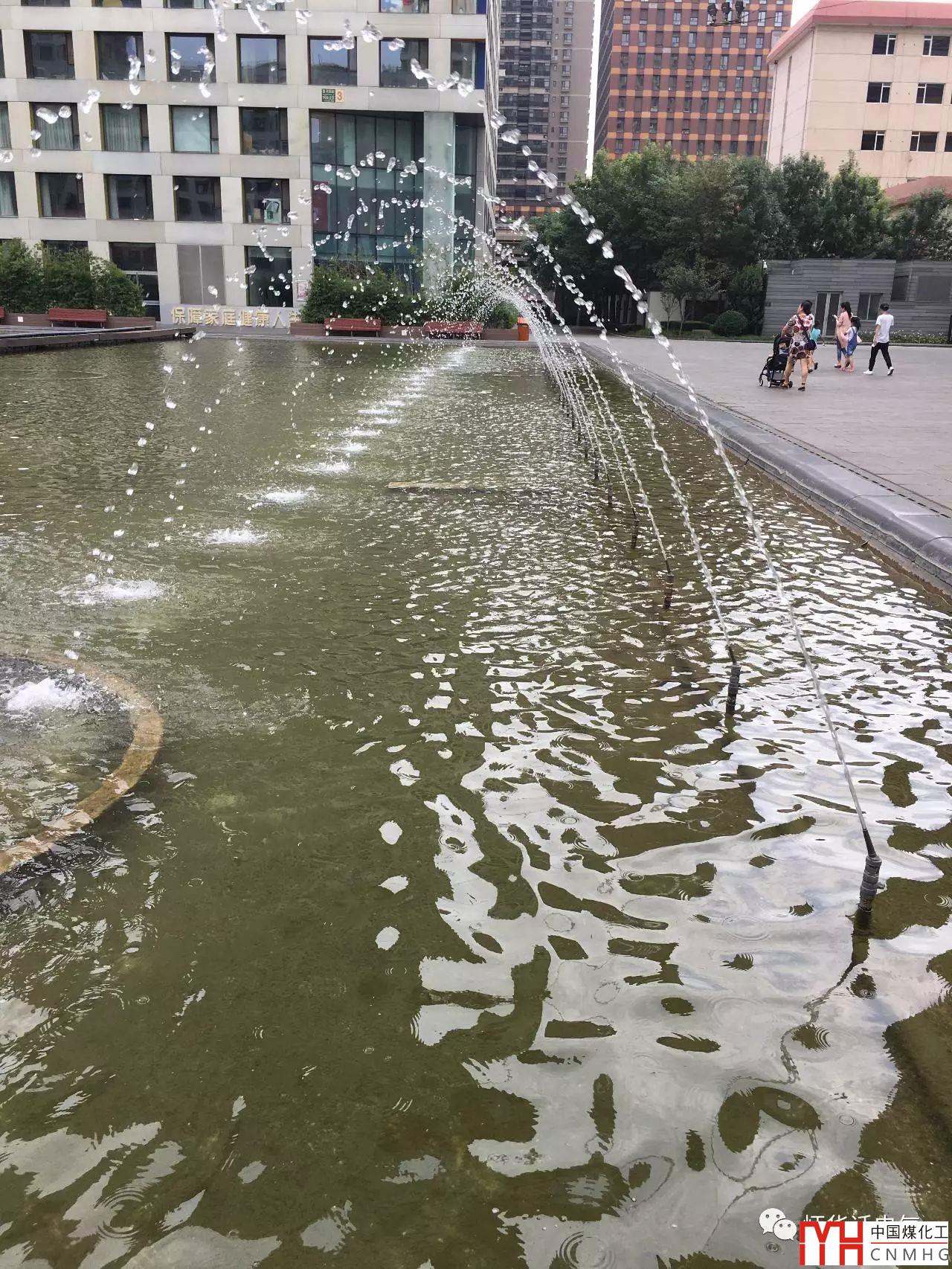

（封面是一個大大的噴水池！）
