問：

想問問李老師，高層建筑配電房內，已經有接地網，且接地網與建筑物總等電位MEB聯接，采用40*4的接地扁鐵，這種情況，變壓器的工作接地是否需要再用單芯BV－185的絕緣銅芯線與總等電位聯接，還是直接與接地扁鐵聯接就行！還有就是變壓器至低壓柜是采用五芯母線連接還是采用四芯，假如采用四芯，低壓柜內PE怎樣連？

答：

你好！你的問題是兩個。一是變壓器工作接地問題，另一個是變壓器到低壓柜采用五芯電纜還是四芯電纜問題。下面說說我的意見，供參考！

第一個問題，變壓器工作接地是供配電系統所需要的。就變壓器工作接地問題，在行業內有不同的觀點，我們只能執行規范，按規范實施。你的項目是高層建筑，應按《民用建筑電氣設計規范》JGJ 16-2008設計，該規范第12.2.2條第1款規定，在TN系統中，配電變壓器中性點直接接地。所有電氣設備的外露可導電部分，應采用保護導體（PE）或保護接地中性導體（PEN）與配電變壓器中性點相連接。規范第12.2.3條第1款又規定，在TT系統中，配電變壓器中性點直接接地。電氣設備外露可導電部分所連接的接地極，不與配電變壓器中性點的接地極相連接。

因此，“民規”要求變壓器中性點直接接地，你采用了40×4的扁鋼與接地網相連接，就沒有必要再用銅芯電纜連接到MEB作為工作接地！

另一觀點是依據IEC60364-4-44標準，圖1是該標準TN多電源系統，變壓器中性點不直接接地，而是在低壓配電裝置內將N導體接地，在此接地處分別引出PE和N。

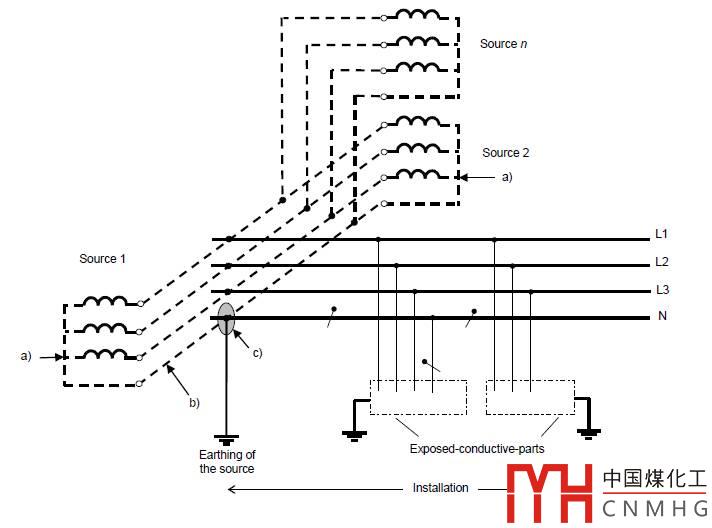

圖1TN多電源系統接地

圖2是TT多電源系統接地，變壓器中性點也不直接接地，N導體在低壓配電裝置處接地，在此接地處引出N導體。

對IEC質疑的專家認為，該標準適用于多電源系統，而我國是不允許變壓器并列運行，因此該標準不適合我國的國情，不適用我國。

從上面分析很容易得出你的第二個問題的答案：如果采用IEC標準，則變壓器到低壓柜用4芯母線；如果采用“民規”，則可以采用5芯母線，也可以采用4芯母線。

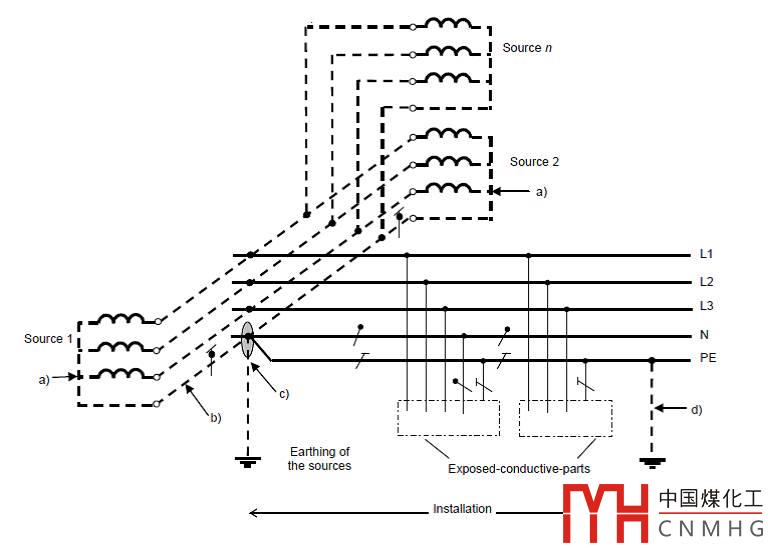

圖2 TT多電源系統接地
