體育場照明設計綜述

一、概述

體育場照明設計主要是為滿足足球、田徑、橄欖球、曲棍球等運動的需要。足球運動因球的運行不僅在地面上，同時還在距地10~30m的空間進行。因此在一定的空間高度的各個方向上要保持一定的亮度，一般足球場上空15m以下空間的光分布要非常均勻。

田徑比賽大部分在距地面約3m高度的范圍內進行，這類運動設施的照明，主要是滿足地面上的光分布均勻的要求。標槍、鐵餅、鏈球等項目運動高度可達20米，原來這類項目往往不在晚上舉行，但現在這些運動晚上舉行的較多，而且往往是決賽或資格賽，重要程度可見一斑。因此場地照明必須滿足這類項目的需求。

橄欖球、曲棍球等運動在我國不普及，如有需要可參閱相關資料，在此不贅述了。

為了適合于彩色電視實況轉播尤其高清電視轉播的要求，要求運動員和場地以及觀眾之間的亮度比率應具有一定數值。

二、體育場照明要求

要做好一個體育場照明設計，設計者首先必須了解和掌握體育場照明要求：應有足夠的照度和照明的均勻度，無眩光照明，適當?shù)年幱靶Ч?，光源色度參?shù)的正確性等等，具體標準指標要求參見作者的另一篇文章（見炳華話電氣），下面進行定性的描述。

1 照度要求

彩色電視轉播照明應以場地的垂直照度為設計的主要指標，場地照明一般必須滿足運動員、觀眾和攝像機三方面的要求。為此要求水平照度、垂直照度及攝像機拍攝全景畫面時的亮度，必須保持變化的一致性。運動員、場地和觀眾之間的亮度變化比率不得超過某一數值，這樣才能適應彩色電視攝像要求。

彩色電視轉播要求照度比黑白電視高，高清電視轉播要求的照度又高于標清的彩電轉播，超高清電視轉播現在也在試驗中，對照明要求將會更高。另外，照度與電視畫面的畫幅有密切的關系，照度低，那么電視轉播僅限于攝取全景；如果照度高，既可攝取全景又能拍攝特寫鏡頭，從而使電視播送更生動。

2 照度均勻度

均勻度的要求主要源于電視攝像機的要求，而不相稱的均勻度，也會給運動員和觀眾帶來視覺上的痛苦。照度均勻度規定表面上的最小照度（Emin）與最大照度（Emax）之比（U₁），最小照度（Emin）與平均照度（Eave）之比（U₂）。均勻度用來控制整個場地上的視看狀況，U₁有利于視看功能。U₂有利于視覺舒適。

在和鏡頭軸線的主要方向相垂直的比賽場地上1.0-1.5m高的范圍內測得的平均照度應不低于1400lx，實際上1000lx對于攝影也是可能的。

對于一個面積相當大的體育場地(如球場周?chē)由吓艿溃娣e為120m×200m)來說，其水平照度的均勻度不如其中足球場地的均勻度。既要能保持轉播所需的照度梯度，又要滿足照度均勻度的要求，才能保證電視攝像機能攝取優質的電視畫面。

運動員的動作愈迅速、運動器具愈小，對于垂直照度、照度均勻度及照度梯度要求就愈嚴格。

彩色轉播足球比賽時，水平面或垂直面上相鄰網格點間的照度變化率每5m不應超過20%，非彩電轉播時不應超過50%。

3 亮度和眩光

電視攝像機的作用與人的視覺有些相似，攝像機和人眼都是以感覺照明的強度作為亮度，因此，畫面對比以及其背景，對于畫面質量來說都是最重要的。一方面由于缺乏充分的對比，好的畫面就不能取得；另一方面由于難于處理明暗，同樣也妨礙高質量畫面的產生。

　　亮度和眩光對于運動員和觀眾的視覺舒服與否都是很重要的，考慮到要避免太暗的背景，一部分光線應當射向看臺，觀眾席座位面的平均水平照度應滿足100 lx的要求，主席臺面的照度不宜低于200 lx?？拷荣悈^(qū)前12排（15排）觀眾席的垂直照度不宜小于場地垂直照度的25% 。這不僅使對面看臺上觀眾眩光減少，而且電視畫面也因?yàn)橛辛艘粋€(gè)明亮的看臺背景，使畫面質量更為有利。

總的來說，眩光在很大程度上系由照明設施的亮度、燈具布置的實體角、發光的面積、燈具的方向與正常觀看方向之間的角度、照明設施亮度與其觀看時的背景亮度之間的關系、以及人眼適應的條件(主要系由視野亮度來決定)等一系列因素來決定。如果要獲得舒適的觀看條件，必須使得視野內直接亮度不超過背景可依據的某一亮度值。

眩光問題，只要協調好觀眾、運動員之間的矛盾就能解決，這一協調工作由設計師來完成，即設計時就應當考慮投光燈的光線分布、安裝方案、燈懸掛高度以及其它因素。寬光束的投光燈容易獲得場地的均勻效果，但會增加對看臺上的觀眾的眩光，因此，適當選用中等光束和窄光束投光燈相結合的方案來解決眩光問題。投光燈分類、光束角的關系見表1。

表1 投光燈燈具分類

4 陰影影響

亮度對比強，同時又有陰影，這些都有礙于電視攝像機的正確調整，因而會影響電視畫面的質量。過于黑暗也會降低視覺的舒適。另一方面，陰影對于電視轉播和觀眾來說卻又很重要，特別是當具有快速動作的高速傳球特點的足球比賽時，如果有陰影的影響，距球遠的觀眾是無法跟蹤上目標的。

可以細致地調整投光燈，同時避免了影響照明的不利因素就可以改善或消除陰影的影響。但是對于有雨棚的體育場，陽光下的陰影是很難避免的，盡管使用人工照明進行補光也無濟于事。

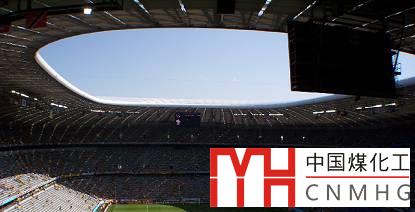

圖14-2 慕尼黑安聯體育場日光下的陰影

5 顏色校正

顏色較正對于觀眾和彩色電視轉播都很重要。電視攝像機色溫在很大范圍內能夠加以調節，可以使用色溫3000-6000K的光源進行電視轉播。但是，體育場是室外運動場，在選擇光源時，要考慮日光的色溫，即5000-6000K?？赡馨l(fā)生這種情況，比賽在日光下開始，而在夕陽西下時，即在冷光照明下結束(通常用“全天候”這一詞來形容這一情況)。在夕陽和人工照明雙重光線下，要求日光色溫與人工照明光源的色溫相一致，這樣電視攝像機可以進行連續轉播，由日光順利過渡到人工照明。

金屬鹵化物燈在場地照明中應用極為廣泛，其具有4000～6000K的色溫，完全可以滿足室外彩色電視轉播的需求。近年來，LED在場地照明中得到試驗性的應用，效果良好，大有取代金鹵燈之勢，對色溫要求更為寬泛，但對顯色性的研究還在進行中。

6 維護系數和大氣吸收系數

照明裝置在使用一定周期后，在規定表面上的平均照度或平均亮度與該裝置在相同條件下新裝時在同一表面上所得到的平均照度或平均亮度之比稱為維護系數（maintenance factor）。照明計算時維護系數取值見本章第一節，室外體育場照明計算時還應計入5%～15%的大氣吸收系數，主要考慮空氣對光的吸收、反射、散射等因素，從而對照明的影響。大氣吸收系數與維護系數是不同的概念，但在工程中經常會統一考慮。而《體育建筑設計規范》JGJ31-2003中要求室外時維護系數應取0.55，另外還計入30%大氣吸收系數，將會造成較大的浪費。以綜合體育場為例，假設某體育場沒考慮維護系數時，使用350套2000W的金鹵燈即可滿足要求，考慮維護系數0.7時，用燈量為350/0.7=500套，如果維護系數和大氣吸收系數按JGJ31-2003取值，則為350/(0.55x0.7)=909套燈具，比上述取值多出909-500=409套燈具，相應還需增加電纜、配電、荷載等費用，維護費用和工作量也增加不少。目前，《體育建筑設計規范》正在修編之中，相信關于大氣吸收系數的條款將會修訂。

另一方面，忽略大氣吸收系數也是不妥的，尤其多霧、霧霾嚴重的地區更要重視大氣的影響。仍以上述體育場為例，如果大氣吸收系數取10%，則該體育場使用2000W金鹵燈數量應為350/0.7×(1-10%)=556套，這樣才能保證場地上得到良好的照明。國家體育場“鳥巢”的場地照明計算取10%的大氣吸收系數。

三、對照明質量其它方面的要求

1 立體感

立體感是指光照射在物體(即運動員和運動器具)上時所產生的效果，使物體的形體細部和輪廓都能看得清晰。例如在判斷距離和速度時，很大程度上取決于對物體形狀能夠清楚的辨認。要取得良好的立體感，就必須從物體的各側都要有光，但并不要絕對均勻。立體感要把握好度，沒有立體感則轉播的電視畫面比較生硬、呆板；過度強調立體感則會產生類似重點照明中的戲曲效果，被照的人和物將會產生較嚴重的亮斑和陰影，電視轉播將不會清晰，轉播效果將大大折扣。對于重要賽事，需要認真對待立體感問題。以?shī)W運會為例，要求場地照明從不同方向照射到場地內，且場地內每個計算點的四個方向（平行于邊線和底線）垂直照度的最小值與最大值之比不小于0.6。

2 頻閃效應

頻閃效應是在以一定頻率變化的光照射下，觀察到物體運動顯現出不同于其實際運動的現象，通常的表現形式有抖動、閃動等。頻閃效應對電視轉播影響較大，可以想象，如果電視畫面出現抖動、閃動等現象，電視觀眾將無法接受，電視廣告、電視轉播權等電視轉播經濟將會受到重大影響。尤其當今已經進入LED照明時代，頻閃效應更加突出，大大影響轉播的效果，尤其對高清電視轉播、慢動作等影響更大。

國際上頻閃效應的定量研究尚處在初級階段，其定義尚沒達成一致，有不同的定義方法。第10版的北美照明工程協會（TheIlluminating Engineering Society of North America）的《IES照明手冊》（IESLighting Handbook）給出了兩個描述頻閃效應的概念。頻閃比是描述頻閃效應的方法之一，即在某一頻率下，輸出光通最大值與最小值之差比輸出光通最大值與最小值之和，用百分比表示。如圖2所示，A和B分別是一個周期內的光輸出的最大值和最小值，頻閃比Rf=（A-B）/(A+B)。頻閃比的描述見表2，因此，場地照明的頻閃比達到6%就會對電視轉播產生輕微的影響，該數值可以作為高等級賽事頻閃效應評判的限值。

表2 頻閃比的描述

另一種描述頻閃效應的方法是頻閃指數，即在一個周期內，光輸出平均值以上部分A1與整個光輸出（A1+A2）的比值，即FI=A1/(A1+A2)，其值在0~1.0。頻閃指數需要進行積分計算，使用起來比較繁瑣。

圖2 頻閃效應的描述

為減少頻閃效應，可以采用三相供電的場所，將照射在同一照明區域的不同燈具分接在不同相序的供電回路上，即三相同點法。在使用數量較多的寬光束燈具時，幾乎是自然地可達到上述要求，但在使用窄光束燈具時，則必須分三個相位以三相的組合方式投射。

使用高頻電子鎮流器也可以消除或減輕頻閃效應，但電子鎮流器只能用于中小功率的金鹵燈，大功率的金鹵燈尚沒有成熟的產品。

超慢鏡頭回放區域可以采用LED燈，且可采取直流系統供電。但由于直流供配電系統的局限性和經濟性，只能用于局部重要區域。

3 燈具數量問題

使用大型燈具可以減少投光燈數目，但是在多數情況下，從均勻度要求的觀點來看，不可能做到把光線照射的足夠均勻，而且在使用窄光束時，肯定不可能達到均勻度要求。為此，最好多種配光配合使用，并使用功率適宜的燈具。

對于體育場來說，目前較多使用2000W的金鹵燈，大型體育場使用窄光束、特窄光束燈具較多，并配以適量的中光束燈具，專用足球場燈具總數一般不超過300套就可滿足世界杯足球賽的要求。而綜合性體育場場地照明燈具將在400套以上。也有少數體育場采用1500W、1800W的金鹵燈，這時燈具數量會多一些。大型體育比賽，如奧運會，有時會采用臨時性照明系統，如圖3所示為2004年雅典奧運會Panathinaiko體育場臨時照明系統，該體育場為現代奧運會即1896年第一屆夏季奧運會的比賽場地，是現代奧運會的發源地。奧運會期間，臨時照明的光源為6000W金鹵燈，由于是臨時采用，這個方案是可以接受的，燈具數量將大大減少。

LED燈逐漸在體育場場地照明中得到應用，并有快速普及的趨勢。燈具數量和功率將大大減少。限于技術和造價因素，目前多用在等級較低的體育場中。圖4為汕頭大學室外場地，燈具由Musco公司提供，其中小足球場采用8套96W的LED燈，燈桿高15m，平均照度達100lx；室外排球場同樣采用8套96W的LED燈，燈桿高也是15m，平均照度達140lx；室外單片籃球場采用4套96W的LED燈，燈桿高12m，平均照度高于100lx；網球場則燈桿高15m，一處單片場地采用16套96W的LED燈，平均照度高達500lx；另一處網球場為兩片場地，采用24套96W的LED燈，燈桿也是15m高，平均照度超過400lx。圖5為北京工人體育場國安足球練習場，該場地是標準的11人場地，共計采用96套180W的LED燈，兩側燈布，共6根燈桿，每根燈桿上安裝16盞燈，總安裝功率17.28kW，燈具由北京新能陽光公司提供。

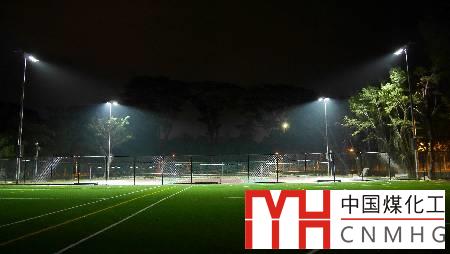

圖4 汕頭大學室外場地

（本照片由Musco公司提供）

圖5 北京工人體育場練習場

（本照片由北京信能陽光公司提供）

4 燈具的方向性

描述燈具照射方向的有投射角、瞄準角、俯角、仰角等等，其中瞄準角是規范用詞，在我國多部標準中有所規定，正在修訂的《體育場館照明設計及檢測標準》試圖規范這些用語、用詞。在圖6中，燈具瞄準角是燈具的瞄準方向（主光強方向）與垂線的夾角，如果瞄準角越大，垂直面照度Ev就越大，對運動員、觀眾的眩光就會增大。反之，如果燈具投射角越小，垂直照度也越小，不容易滿足電視轉播的要求。因此，在設計時，燈具投射角在25°~65°為宜。

圖6 燈具瞄準角

5 光源與燈具的選擇

選用體育場照明光源要從光效、壽命、色溫、顯色性、投資和運行等諸方面綜合考慮，目前，體育場多選用金屬鹵化物燈，LED燈也有所應用。金鹵燈是目前體育場照明性?xún)r(jià)比最佳的光源，比較適用于彩色電視轉播，該光源便于控制光束、光效高(50-110lm／W)、顯色性好(Ra=80-94)等優點。近年來異軍突起的LED燈則在體積、方向性、節能、控制等方面占有優勢，發展較快。

體育場照明所用燈具主要是投光燈。要重視投光燈的下述技術參數：燈具總光通量、燈具效率、燈具有效光通量、燈具有效效率、峰值光強、溢出光、燈具遮光角等。

如果采用LED燈，除上述因素需要考慮外，還要考慮色容差、色品坐標、特殊顯色指數R9、頻閃比等參數。

選擇金鹵燈燈具，首先要考慮光束的寬度和光斑的形狀。投光燈按光學性能可分為三種。首先，圓形投光燈，用于遠距離投光，必須用高強度光束。將拋物線弧形反光器和小體積高亮度的光源結合起來，容易得到高強度的光束。這種方法形成的光束是錐形，在場地上投射的光斑呈橢圓形。其次，長方形投光燈，用于近距離投光。近距離投射場地時最好用水平方向?qū)捁馐鵁艟?，可以用槽形的拋物線弧形剖面的反射器，配以線狀光源，光束是扇形的。第三，蝸牛形投光燈，用于中距離投光。可以用圓形或槽形反射器使光束漫射，以獲得中距離投光的覆蓋能力。投光燈到被照面的距離近時用寬光束燈較經濟，距離愈遠采用光束愈窄，其利用程度越高。

而LED燈則采用透鏡，突破原有的反射器束縛，方向性更加優秀，配光更加多樣、靈活。

四、場地照明燈具的布置及安裝

1 四角布置

四角布置 燈具以集中形式與燈桿結合布置在比賽場地四角。直到今天許多體育場的照明設施是四角布置，在場地四角設置四個燈桿，塔高—般為35-60m，常用窄光束燈具。這種布置型式適用于無雨棚或雨棚高度較低的足球場地。該種方式照明利用率低、維護檢修較困難、造價較高。合適的燈桿位置見圖7，最下排投光燈至場地中心與地面夾角宜不小于25°，以此確定燈桿的高度，因此，燈桿距場地中心點的距離不同，燈桿的高度也不同，見表3；球場底線中點與場地底線向外成10°角（有電視轉播成15°角）、球場邊線中點與邊線向外成5°角的兩條相交叉點后延長線形成的三角區域內為布置燈桿的位置。通過采用各種不同光束角投光燈的投射，在場地上可形成一個適宜的照度分布。

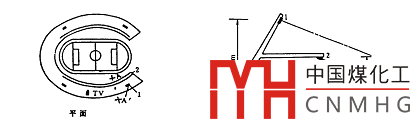

圖7 四角布燈燈桿的位置

表3 燈具安裝高度與燈桿至場地中心點距離的關系

注：表中h為燈拍最下排投光燈至場地的垂直距離，燈桿的實際高度加上燈拍最下排的高度。

但是今天電視需要有更高而均勻的垂直照度，而且要求的入射在場地較遠部分的光的角度遠遠地小于規定的限額。由于采用大型氣體放電燈而獲得的較高亮度而產生的影響，加上傳統的燈塔（燈桿的一種）高度之高，使之不可避免地產生過度的眩光。這種四角布燈型式存在的缺點是：不同觀看方向的視覺變化幅度較大，陰影較深，從彩色電視轉播看，要滿足各方向垂直照度，又要把眩光控制好，確實是比較困難的。如要滿足Ev/Eh比值要求和減少眩光，對四角照明方式，有必要采取一些改進措施。

（1）把四角位置向兩側和邊線外移動，使場地對面和四個角能獲得一定的垂直照度。

（2）在電視主攝像機方向一側的燈桿上增加投光燈數，加強光束投射。

（3）在電視主攝像機方向一側的看臺頂上補充光帶照明，要注意控制眩光，不應使場地兩端的觀眾查覺出來。

2 多桿布置

多桿布置是兩側布置的一種形式，兩側布置是燈具與燈桿或建筑馬道結合、以簇狀集中或連續光帶形式布置在比賽場地兩側。顧名思義，多桿布置型式是在場地兩側設置多組燈桿(或燈桿)見圖14-9，適用于足球練習場地、網球場地等。它的突出優點是用電量較省，垂直照度與水平照度之比較好。由于燈桿較低，這種布燈型式還有投資較少，維護方便的優點。

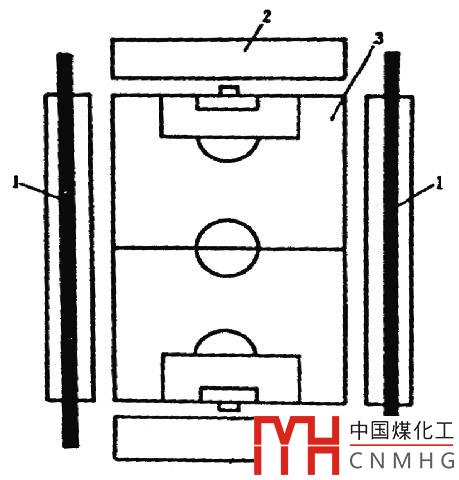

圖8 多桿式布置

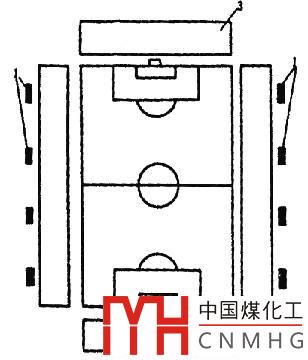

1——燈桿，2——球場，3——看臺

燈桿要均勻布置，可布置4塔、6塔或8塔，投射角大于25°，至場地邊線投射角最大不超過75°。

這種布燈一般使用中光束和寬光束投光燈，如有觀眾看臺，瞄準點布置工作要十分細致。這種布燈的缺點是：當燈桿布置在場地和觀眾席之間時，會遮擋觀眾視線，消除陰影比較困難。

在沒有電視轉播的足球場，側向布置照明裝置多采用多桿式布置方式，經濟性較好，見圖9。通常將燈桿布置在賽場的東西兩側，一般來說，多桿布燈的燈桿高度可以比四角布置的低。為了避免對守門員的視線干擾，以球門線中點為基準點，底線兩側至少10°（沒有電視轉播時）之內不能布置燈桿。

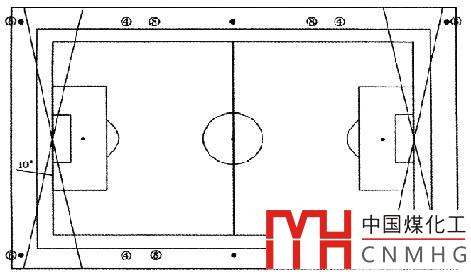

圖9 無電視轉播賽場側向布置燈具

④-側向四角；●-側向六塔式；⑧-側向八塔式

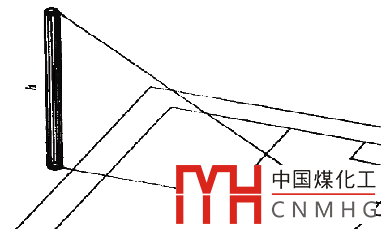

多桿布燈的燈桿高度計算，計算用三角形與球場垂直、同時與底線平行（見圖10），Φ≥25°，同時燈桿高度h≥15m。

圖10 無電視轉播賽場多桿布燈燈桿高度

周圈布置燈具是多桿布置的一種特殊形式，主要用于棒球場和壘球場的照明。棒球場燈具布置最好采用6根或8根燈桿布置方式，壘球場通常采用4根或6根燈桿布置方式，也可在觀眾席上方的馬道上安裝燈具。 燈桿應位于四個壘區主要視角20^o以外的范圍,即燈桿不應設置在圖11中的陰影區。燈桿高度需滿足燈具投射角度不大于70°的要求，根據北美標準，燈桿高度按如下要求計算：

1）燈桿A1和A2上燈具的最小安裝高度應按公式1計算。

h_a≥27.43+0.5d₁ （1）

式中，h_a——A1、A2燈桿上燈具的安裝高度，單位m；

d₁——A1、A2燈桿距場地邊線的距離，單位m；

2）燈桿B1、B2上燈具的最小安裝高度應按公式2計算。

h_b≥d₂/3 （2）

式中，h_b——B1、B2燈桿上燈具的安裝高度，單位m；

d₂——通過B1（B2）燈桿作一條平行于邊線的直線，該直線與場地中線相交，此交點與B1（B2）燈桿的水平距離為d₂，單位m；

3）燈桿C1~C4上燈具的最小安裝高度應按公式3計算。

h_c≥d₃/2 （3）

式中，h_c——C1~C4燈桿上燈具的安裝高度，單位m；

d₃——C1~C4燈桿上的燈具最遠投射距離，單位m；

4）燈桿上的燈具最低安裝高度不應小于21.3m。

圖11 棒（壘）球場燈桿位置

3 光帶式布置

圖12 光帶式布置

1——光帶，2——看臺，3——場地

光帶布置是兩側布置的另一種形式，即把燈具成排地布置在球場兩側，形成連續光帶的照明系統，見參圖12。光帶布燈照明均勻，運動員與球場之間的亮度比較好，目前世界上公認這種布燈方式可以滿足彩色電視轉播、高清電視轉播甚至超高清電視轉播的要求。

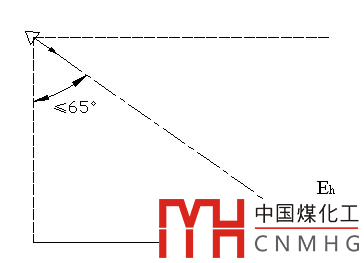

光帶長度需超過球門線10m以上，對于甲級、特級綜合體育場，光帶長度一般不小于180m，燈具的投射角不低小于25°。有的體育場光帶照明離場地邊線很近(其夾角在65°以上)，距離光帶較近的場地一側就不能獲得足夠的垂直照度，這樣就要增加后排照明系統。

國際足球聯合會FIFA于 2011年頒布了新版的《足球場》標準，足球場照明增加了不能布置燈具區域，意在保障運動員、裁判員避免眩光的影響，具體是下列部位（見圖13）不能布置燈具：首先，以底線中點為中心，當有電視轉播時底線兩側各15°角范圍內的空間；當沒有電視轉播時底線兩側各10°角范圍內的空間。其次，場地中心25°仰角球門后面空間內。第三，以底線為基準，禁區外側75°仰角與禁區短邊向外延長線20°角圍合的空間，但圖13中所示區域除外。當然，綜合性體育場布置燈具不受此限制，但足球模式時這些限制區域不能開燈。

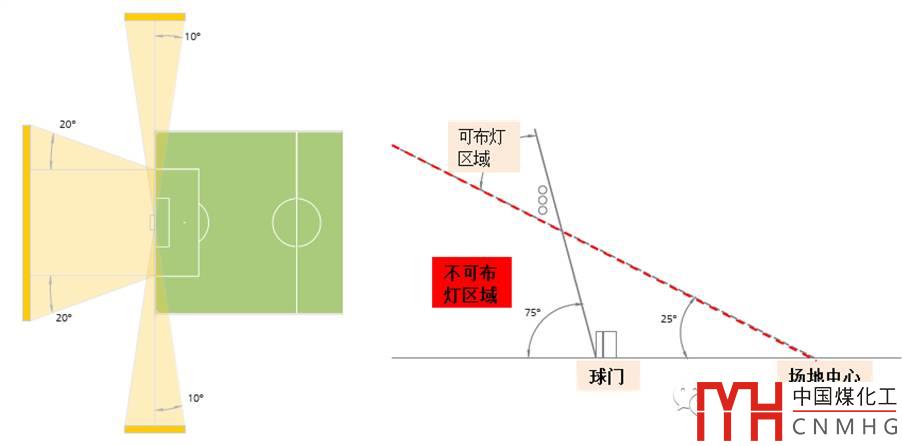

圖 13足球場不應布置燈具區域示意圖

一般光帶式布置多采用幾種不同光束角的投光燈組合投射，窄光束用于遠投，中光束用于近投。

光帶式布置的缺點是：要求控制眩光的技術比較嚴格，物體實體感稍差。

4 混合式布置

混合式布置是把四角和兩側布置（含多桿布置、光帶式布置）有機地組合在一起的布燈方法，見圖14，是目前世界上大型綜合性體育場解決照明技術和照明效果比較好的一種布燈型式。

圖14 光帶、燈桿混合式布置

1—燈桿；2—光帶

混合式布置具有兩種布燈的優點，使實體感有所加強，四個方向的垂直照度和均勻度更趨合理，但眩光程度有所增加。此時，四角往往不是獨立設置，而是與建筑物結構統一起來，因而造價較省。

四角用的投光燈多為窄光束，解決光線遠投問題；光帶多為中光束、窄光束，實現遠、中、近投光。由于是混合布置，四角的投射角和方位布置可以適當靈活處理，光帶布置的長度也可適當縮短，光帶高度也可適當降低。

5 土建處理及安裝

體育場的土建處理與整個照明方案密切相關。當觀眾席上無雨棚時，要采取光帶布置方式，就必須考慮另外設置獨立的燈橋或支架。是否采用四角布燈，還必須征求城市規劃部門的意見，而四角、多桿式布燈型式又與建筑整體的藝術效果密切相關。不論采用四角、多桿、光帶還是混合式布置，燈具的安裝以及維護、檢修，都要在選擇方案階段考慮周到。

目前世界上不少體育場采用燈桿，多為鋼管或混凝土燈桿，也有采用傾斜鋼筋混凝土燈桿等多種型式。

下面分別論述燈桿和光帶在土建與安裝處理上要注意的幾個問題。

（1） 燈桿的土建處理

燈桿上的燈架（俗稱燈拍）面積與投光燈型式、數量有關，但燈架的外形和比例的處理，應該有自由選擇的余地。燈架面積要留有裕度，以備今后發展擴充。

燈桿高度雖然必須要服從功能要求，但結構是否合理，施工條件、當?shù)貧夂驐l件也要認真考慮。維護、檢修條件極為重要，要考慮采用升降機進行維護或者使整個燈架能下降到地面進行維護。燈桿高度大于20m時建議采用電動升降裝置進行維修；燈桿高度小于20m時可采用爬梯進行維修，建議爬梯裝置護籠并在相應高度上設置休息平臺。

在沿海和有鹽霧腐蝕的地區，應優先選用防鹽霧鋼筋混凝土燈桿或采用鍍鋅鋼管燈桿，避免采用暴露的鋼結構燈架。

燈桿與建筑物的關系有三種情況：

1）燈桿獨立于建筑物之外時，結構基礎好處理，但投射距離比較遠，要求燈桿高度較高；

2）燈桿依附在建筑物上時，結構基礎需單獨處理。燈桿與建筑物連在一起；

3）燈桿依附在建筑物整體結合時，能很好地處理美觀問題。應優先考慮采用此種方案的可能性。

（2）光帶的土建處理

光帶一般是布置成一層或兩層投光燈具，如果布置有困難，則應采取后縮式光帶作為補充。

兩側光帶在距場地中心的尺寸上、或者高度上、不一定非強求一致，但投射到場地中心的角度最好應近似相等。對于田徑場，兩側光帶一般不會對稱的，因?yàn)槲鱾?cè)直道和徑賽終點線附近是要加強照明的，燈具數量會比東側要多一些。

光帶一般是設在燈橋或馬道上，根據《體育建筑電氣設計規范》JGJ 354-2014第8.4.3條規定，馬道應留有足夠的操作空間，其寬度不宜小于800mm，并應設置防護欄桿。馬道的安裝位置應避免建筑裝飾材料、安裝部件、管線和結構件等對照明光線的遮擋。

光帶與建筑物關系有兩種情況：

1）利用雨棚設光帶，其雨棚高度應大致能滿足功能要求；目前要求光帶盡量在雨棚下設置，而不是在雨棚的頂部。

2）獨立設置光帶。在無雨棚的情況下，如果最高一排觀眾席在高度和距離上合理，則可在觀眾席后排上布置光帶，光帶是設置在獨立的燈橋上。燈橋布置可靈活些，但相對造價要高，這種燈架要與土建整體一并考慮。圖15為美國GREEN BAY市Lambeau Field體育場，其照明系統在東西兩側均采用4族燈橋，每個燈橋上為光帶布置，燈橋安裝在后排觀眾席上。

對于不對稱的體育場，如一側有雨棚，一側無雨棚，可以采用混合式布燈方式，有雨棚的一側采用光帶布置，無雨棚一側可采用燈桿布燈。

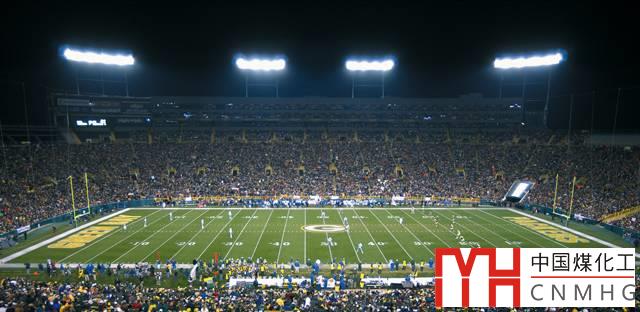

圖15 美國LambeauField體育場
