各種用電負荷指標及其說明
《建筑電氣常用數據》19DX101-1中的單位指標幾張表如何使用?本文做簡單介紹,供大家使用便利。單位指標法比較簡單,使用比較方便,它是建筑物總設備容量與總建筑面積之比值,或總規劃面積內設備總?cè)萘颗c總建筑面積或總規劃面積之比值。
1、用電負荷指標

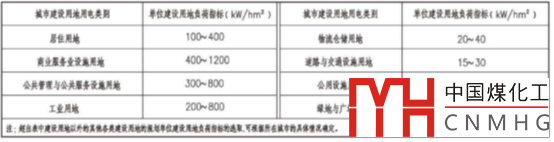

表1 規劃建設用地負荷指標

表2 規劃建筑面積負荷指標

表3 各類建筑物的用電指標(W/m2)
|
建筑類別 |
用電指標 |
備注 |
建筑類別 |
用電指標 |
備注 |
|
公寓 |
30~50 |
醫院 |
30~70 |
||
|
旅館 |
40~70 |
高等學校 |
20~40 |
詳見本文表6 |
|
|
辦公 |
30~70 |
中小學 |
12~20 |
||
|
一般商業 |
40~80 |
詳見本文表5 |
展覽館 |
50~80 |
|
|
大中型商業 |
60~120 |
演播室 |
250~500 |
||
|
體育 |
40~70 |
汽車庫 |
8~15 |
||
|
劇場 |
50~80 |
機械停車庫 |
17~23 |
||
|
注:當空調冷水機組采用直燃機時,用電指標一般比采用電動壓縮機制冷時的用電指標降低25~35VA/m2。標準所列用電指標的上限值是按空調采用電動壓縮機制冷時的數值。 |
|||||
表4 住宅建筑每套住宅用電負荷指標
|
建筑面積S(m2) |
用電負荷(kW) |
電能表(單相) |
|
S≤60 |
4 |
5(60)A) |
|
60<S≤90 |
6 |
5(60)A) |
|
90<S≤120 |
8 |
5(60)A) |
|
120<S≤150 |
10 |
5(60)A) |
|
注:本表需與住宅用電負荷的需要系數配合使用,見本文表9。 |
||

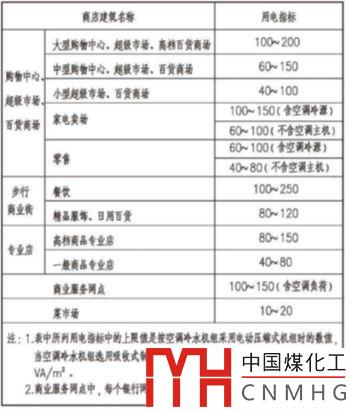

表5 商業建筑用電指標

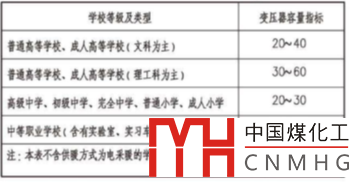

表6 校園總配變電站變壓器容量指標

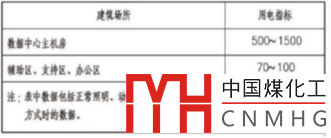

表7 金融建筑用電指標

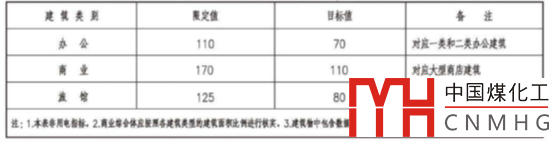

表8 變壓器容量節能評價指標

表9《住宅建筑電氣設計規范》JGJ242-2011中的需要系數
|
按單相配電計算時所連接的基本戶數 |
按三相配電計算時所連接的基本戶數 |
需要系數下限值 |
需要系數上限值 |
|
1~3 |
3~9 |
0.9 |
1 |
|
4~8 |
12~24 |
0.65 |
0.9 |
|
9~12 |
27-36 |
0.5 |
0.65 |
|
13-24 |
39-72 |
0.45 |
0.5 |
|
25-124 |
75-300 |
0.4 |
0.45 |
|
125-259 |
375-600 |
0.3 |
0.4 |
|
260-300 |
780-900 |
0.26 |
0.3 |
2、使用說明
-
表1、表2適用于城區、新區、園區等規劃面積較大的用電負荷估算,用于規劃階段。
-
表3適用于各類民用建筑電氣方案階段、初步設計階段的負荷計算。
-
表4是住宅建筑用電指標,適用于方案、初步設計、施工圖設計階段,但需和需要系數表(見表9)配合使用,表4和表9是天生一對,不可分開單獨使用。
-
表5、表6分別是商業和校園負荷密度指標,且校園是指整個園區,不能用于單體建筑。
-
表7是金融建筑的用電指標。
-
表8是各類建筑變壓器容量的評價指標,建筑電氣設計完畢后用該指標核算是否滿足要求,當不滿足要求時需調整設計,直至滿足標準要求為止。表8引自《民用建筑電氣設計標準》(報批稿),為評價指標,切不可用作設計指標。
-
