在某項目中遇到很多耳座下接管與梁相碰的情況。

離耳座下表面很近的接管很容易與結構梁相碰，而在模型中又比較難以發現，安裝的時候才發現原來接管法蘭正對著梁，無法配管。

已采取措施：

1．設備已經完成，看能否修改梁的大小。

2．將設備管口的法蘭切割后增加彎頭等組件將其避開梁。

經驗及改進建議：

1.配管設計時對梁處的接管要特別注意，其法蘭盤要低于梁高，并保持一定余量，保證開車能自由熱膨脹。

2.設備專業可以在設計時遇到耳座下300mm之內有法蘭的可以提醒一下配管，看是否已經考慮避開梁。

3.如果耳座下方放置了彈簧支架，則要注意彈簧支架下300mm內的管口情況。

下圖：

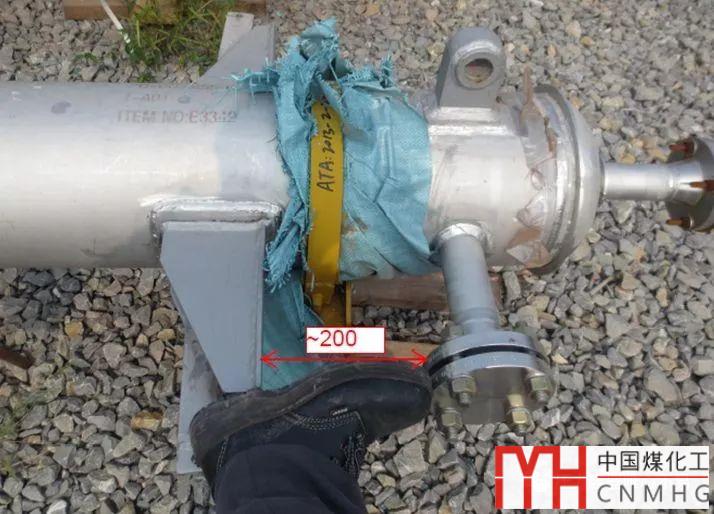

現場倉庫中發現接管與耳座非常接近，之后提醒配管，發現梁與下面接管相碰，在模型審查中遺漏了此處。后通過更換較小的鋼結構梁解決問題。

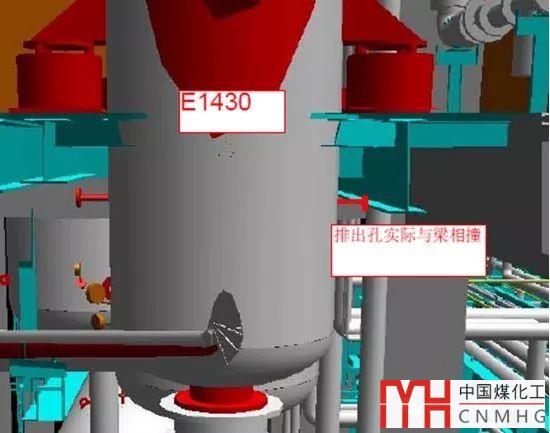

下圖：設備排出孔實際與梁相撞，通過切割法蘭，增加彎頭將接管引到梁下解決。
