直流供配電是近年來熱門的話題之一，本信息曾推出多篇文章：

• 《閑話直流配電與交流配電》，2016年06月09日；

• 《現在是直流供配電系統東山再起的良機》，2016年06月11日；

• 《好文推薦：建筑物直流配電電壓等級選擇探討》2016年10月28日。

最近，筆者參觀了天津大學求實大廈的直流配電系統。該建筑物為辦公建筑，11層，總建筑面積23000m2，該項目的建筑照明全部采用直流供電系統，包括室內、室外照明，為全系統直流供電。同時，室內應急照明采用光伏發電+鋰電池儲能分布式微電網供電。

插座系統、動力系統、電源等還是傳統的交流系統。

該系統具有直流智慧照明系統的雛形，主要由直流集中柜、智能監控系統、智能云平臺等構成，可接入更多智能設備，進而向智慧城市擴展。

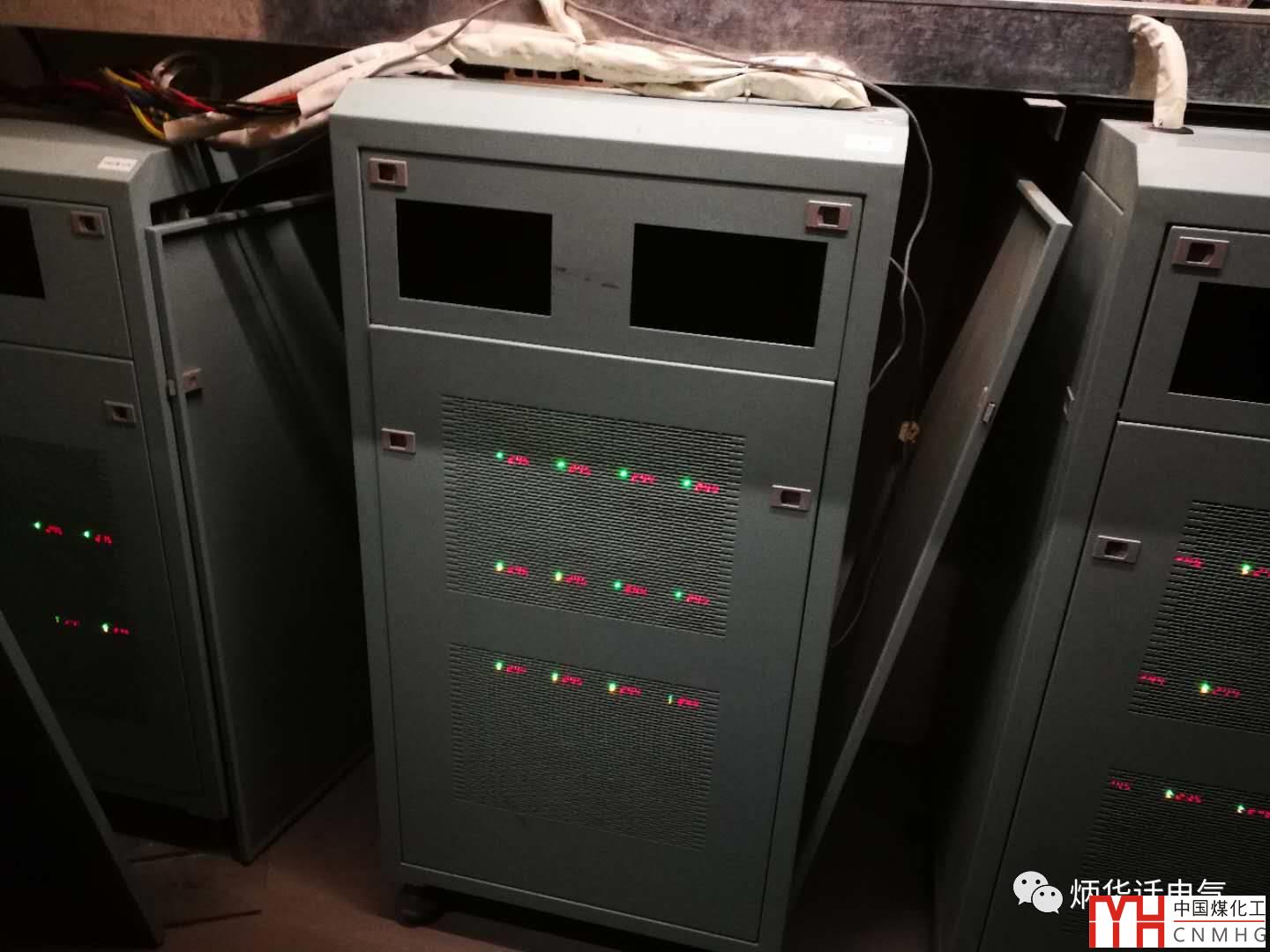

圖1 電源模塊，主要為AC-DC轉換，因?yàn)殡娫礊榻涣?，因此需要轉換成直流為后面的直流負荷供電。

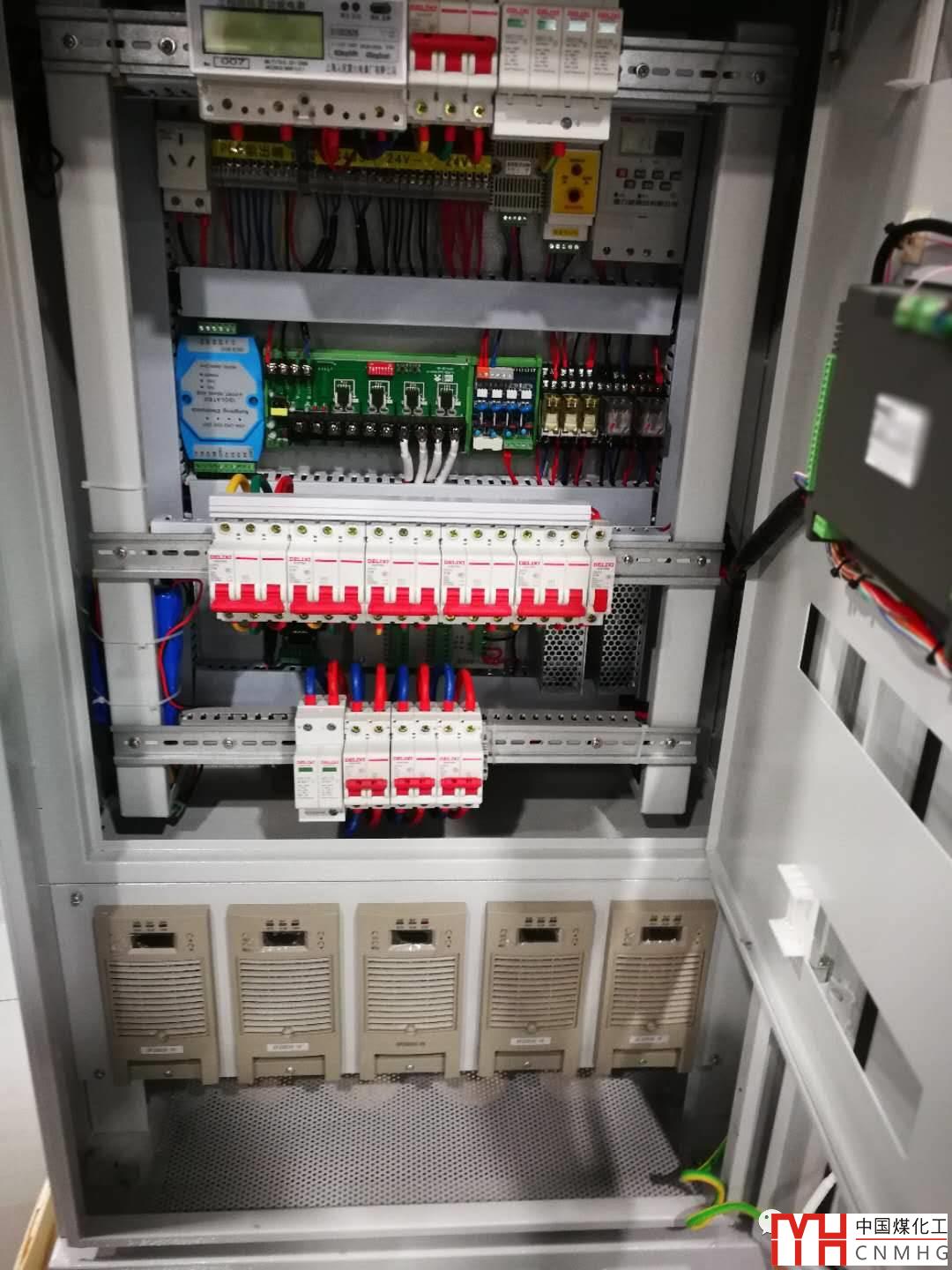

圖2 該功率模塊為三路DC輸出

圖3 車庫照明

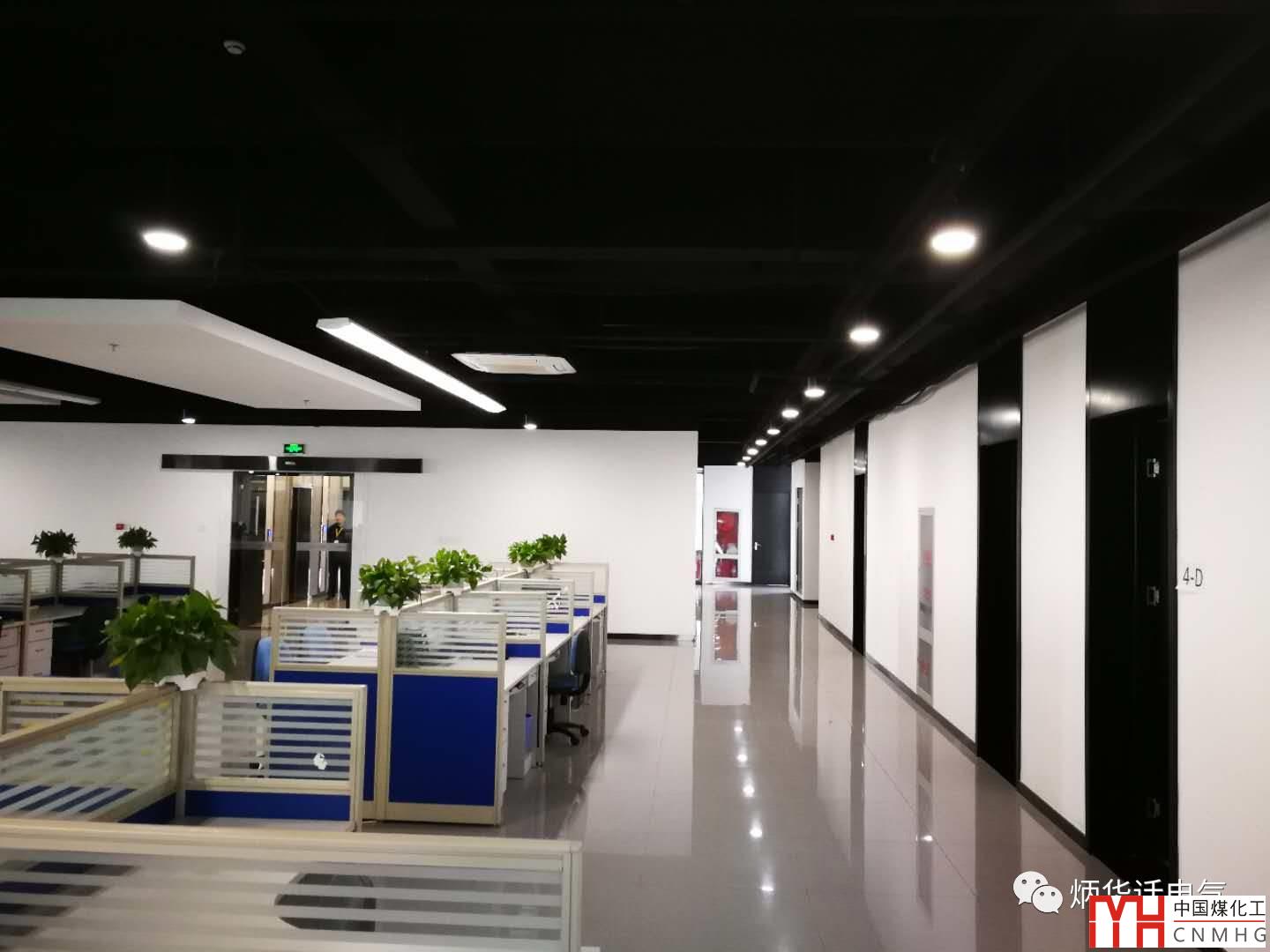

圖4 大開間辦公室照明

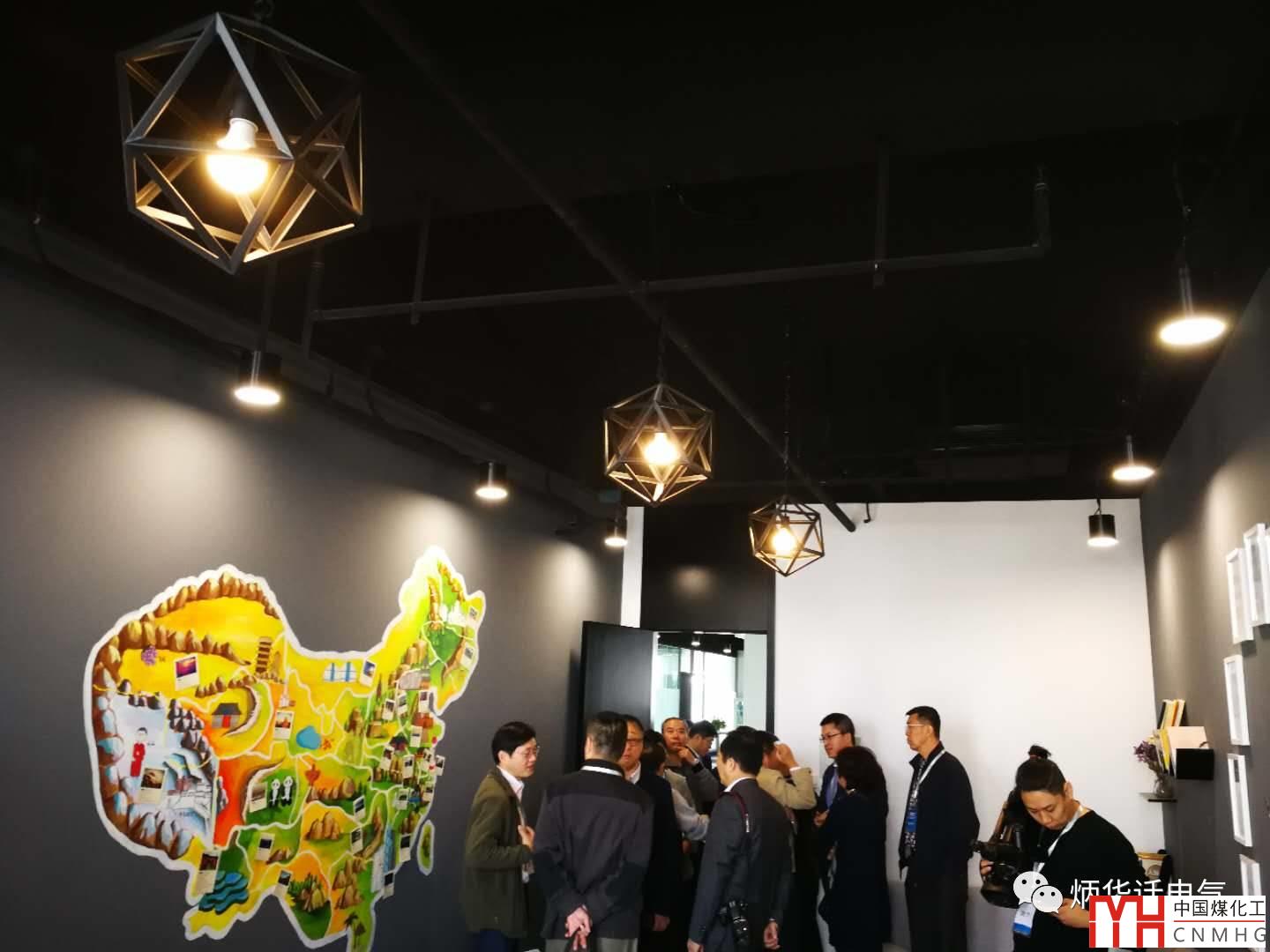

圖5 會議室或小辦公室照明

求實大廈照明直流配電系統具有開拓性、探索性，其研究和應用具有科研價值，為直流配電積累經驗。但尚有許多問題需要研究和解決，主要有：

• 電壓等級：該項目為DC300V，與《標準電壓》GB/T 156不相符，即300V的直流為非標準電壓等級，顯然不妥。

• 保護類型及設置要求，至少接地保護與交流系統有比較大的區別；

• 接地問題；

• 控制要求；

• 配電系統；

……

當然，最關鍵是標準問題，從電源開始，到輸變電、用戶側配變電、用電負荷，是一項系統工程，需要國家層面推動。

隨著LED照明、變頻器（帶電動機負荷）、電動汽車充電設施等直流負荷不段的推廣、普及，相信直流配電前景廣闊。
