超高層建筑的接地

——高壓柴油發電機組接地

超高層建筑中經常會用到柴油發電機組，柴油發電機組可以是低壓機組，也可以是高壓機組，取決于發電機組所帶負荷的具體情況和容量。下面討論高壓柴油發電機組的接地。

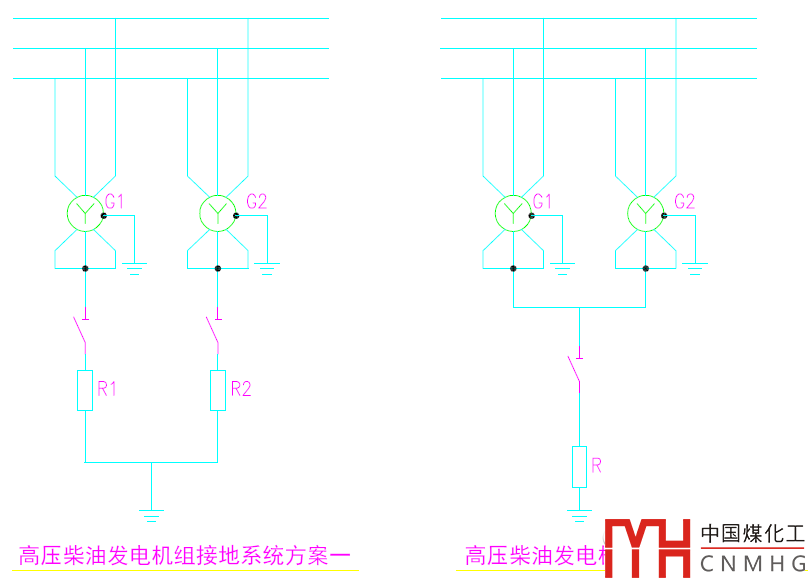

1、每臺機組配置一個接地電阻柜

這種接地方式比較簡單，每臺發電機組對應一個接地電阻柜，電阻值按其上最大允許通過額定電流的10%計算，一般約在58歐姆左右。電阻再進行接地。但是這種接地方式有可能會產生三次諧波環流，造成不必要的干擾和過負荷。

注：圖中開關平時用于檢修，故障時保護停機。

2、多臺基礎發電機組共用接地

這種方案是將多臺柴油發電機組共用一個接地柜，這樣可以有效地解決方案一中存在的問題。

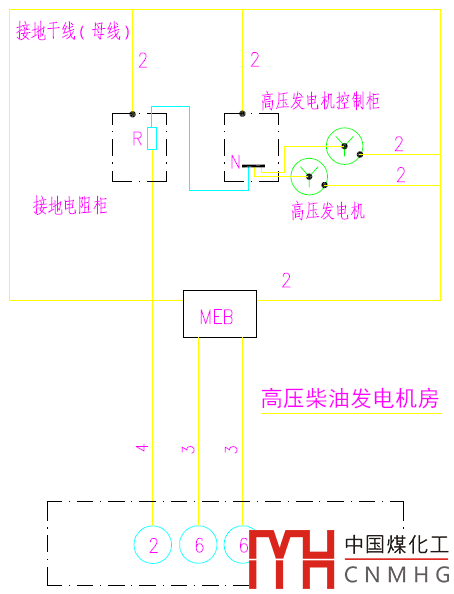

注：圖中2——保護聯接導體；3——接地導體；4——功能接地的導體；T——接地裝置。

3、是否節地問題

柴油發電機組接地還是不接地應有電力系統的具體情況決定。柴油發電機組僅僅是該系統里的一個組成部分，并且要考慮與正常市電的供配電系統之間的關聯。因此接地問題不是鼓勵孤立的，它與保護、絕緣、故障運行方式等密切相關。柴油發電機組作為應急電源使用和作為備用電源使用的要求也是不一樣的，需要統籌考慮。
