腦洞大開——北京照明學會建筑電氣專業委員會高級研討會
時間：2020-08-03
來源：炳華話電氣
瀏覽：
北京照明學會建筑電氣專業委員會是原施工委員會，立足于工程施工，解決施工過程中遇到的難題。近年來，該委員會從各施工單位征集施工過程中所遇到的技術問題。今年將所征集的問題進行篩選，共有32個問題在年底的高級研討會上進行專家討論。筆者初初將這些問題分類如表1所示。
表1 問題分類一覽表
| 類別 | 問題 | 數量（個） | 比例 |
| 防雷接地 | 低壓配電系統確定TN、TT、IT 接地型式標準體現出哪些意義？一個配電變壓器配出的總干回路可設置二種或三種接地型式標準，如何認定某種標準的始末范圍？各自有何意義？ | 15 | 46.9% |
| 在我國建筑設計規范中，各種接地型式標準實施范圍是什么？ | |||
| SPD 二次線應與保護導體匯流排（PE）連接，同時保護導體匯流排（PE）必須與接地線連接？具體要求是什么？ | |||
| 變壓器中性點接地與不接地，從理論上及工程應用意義上，如何正確地認識？ | |||
| 電氣裝置安裝工程接地裝置施工及驗收規范（GB50169-2006）中第3.3.5“重要設備和設備構架應有兩根與主地網不同地點連接的接地引下線，且每根接地引下線均應符合熱穩定及機械強度的要求，連接引線應便于定期進行檢查測試。”為強條，請問重要設備是指哪些？依據是什么？是否包含豎井配電箱柜、功能機房電機？如包含，那么除一路供電電源內的PE 線外，另一路接地是否應該從主地網（與接地裝置連接的干線）引出？ | |||
| 《建筑電氣工程施工質量驗收規范》(GB30303-2015)規定：梯架、托盤和槽盒全長不大于30m時，不應少于二處與保護導體可靠連接；全長大于30m 。 起始端和終點端均應可靠接地。這樣規定的依據、原理和目的是什么？ |
|||
| 電氣系統、防雷、等電位共同存在于建筑結構體內，之間的關系？如何避免相互影響？ | |||
| 變壓器、變電所安裝接地干線正確安裝應在變電所地面上500mm，還是安裝在電纜夾層中？-40×4 熱浸鍍鋅扁鐵應如何涂刷？ | |||
| 土建結構人員不允許利用結構鋼筋做自然接地極，如何設置人工接地極？ | |||
| 總等電位（MEB）與輔助等電位（SEB）的關系？是否有必要單獨敷設-40×4 鍍鋅扁鐵連接，還是利用建筑物梁板柱的鋼筋連接？需要材質具體要求？ | |||
| 金屬配電箱的外殼是否就近與結構鋼筋做電氣聯結？ | |||
| 屋面避雷帶距女兒墻外檐邊多遠，圖集未明確具體尺寸？滾球半徑法的依據是什么？ | |||
| 電氣豎井內的等電位連接做法，是否可以利用主內主筋與各層的局部等電位箱連接，無需單獨設置一根豎向扁鋼？ | |||
| 樓層房間的防靜電接地與等電位接地，是否可以共用豎井內的等電位干線至接地極？ | |||
| 配電箱保護導體（PE）和中性導體（N）端子板，應采用什么材質？ | |||
| 線路敷設 | 專用強電豎井內豎向電纜能否沿電纜支架明敷，或者說電纜是否必須穿管或槽盒敷設，如不能，是否有規范支持？ | 2 | 6.3% |
| 室內干燥場所的線纜采用導管明敷布線時，應符合下列規定：采用金屬導管布線時，壁厚不應小于 1.5mm； 采用塑料導管布線時，壁厚不應小于 1.6mm。室內暗敷布線時，應符合下列規定： 暗敷于±0.00 及以下建筑樓板、結構柱和外墻的導管，應采用管壁厚度不應小于 2.0mm 的鋼導管。其他樓層的暗敷導管，金屬導管壁厚度不應小于 1.5mm，剛性塑料導管壁厚度不 應小于 2.0mm。 以上內容引自《建筑電氣與智能化通用規范》征詢意見,此規定要求是否過高，現階段施工現場是否按此執行？室外直埋管路采用熱浸鋅焊接鋼管，是否需要進行其他防腐處理，怎樣做比較合理？ |
|||
| 照明 | 照明電光源目前多數已采用LED ，多數為SELV 標準或雙重絕緣要求的燈具，按相關規范要求，SELV 和采用雙重絕緣的設備嚴禁與PE 線連接。因此設計階段是否應結合現狀考慮照明回路導線根數，滿足規范安全性要求及經濟環保性要求？ | 1 | 3.1% |
| 施工 | 建筑電氣工程施工質量驗收規范GB50303-2015：梯架、托盤和槽盒安裝分項P48 頁，11.2.3-8 采用金屬吊架固定時，圓鋼直徑不小于8mm,并有防晃支架。04D701-3《電纜橋架安裝》圖集中，在施工中電纜橋架支吊架的吊架、支架的選材、選型、規格大小，圖集規范中沒有明確的規定：橋架規格多大，選用多大規格型號的支吊架。以及橋架防晃支架設置的間距、規格大小要求。 | 9 | 28.1% |
| 建筑電氣工程施工質量驗收規范GB50303-2015：13-電纜敷設一般項目13.2.2-8 電纜出入電纜梯架、托盤、槽盒及配電柜、臺、箱、盤處應做固定。在施工中遇到低壓配電柜多根出線電纜固定，可否采用尼龍扎帶固定？ | |||
| 強弱電井內豎向橋架是否需要沿橋架單獨通長敷設一道熱鍍鋅接地扁鋼？按照規范要求金屬橋架全長不大于30m 時，不少于兩處接地，全長超過30m 時，每隔20--30m 應增加一個接地點、起端和終端應可靠接地。不單獨通長敷設扁鋼而利用基礎鋼筋焊接引至橋架邊甩鍍鋅扁鋼與橋架接地是否可行？ | |||
| 低壓成套配電箱（柜）線路的線間和線對地的絕緣電阻值按運行電壓1MΩ/1kV; 0.38kV，0.5MΩ的絕緣電阻值能滿足安全使用要求嗎？ 《建筑電氣工程施工質量驗收規范》(GB30303-2015)5.1.6 低壓成套配電柜、箱及控制柜（臺、箱）間線路的線間和線對地間絕緣電阻值，饋電線路不應小于0.5MΩ，二次回路不應小于1MΩ。 |
|||
| GB50303-2015 中：母線槽安裝，第10.2.1 第3 條，支架應安裝牢固、無明顯扭曲，采用金屬吊架固定時應有防晃支架…….梯架、托盤及槽盒安裝，第11.2.3 第8 條，采用金屬吊架固定時，圓鋼直徑不得小于8mm，并應有防晃支架……….導管敷設，第12.2.2 第2 條，當導管采用金屬吊架固定時，圓鋼直徑不得小于8mm，并應設置防晃支架……問題：請問上述防晃支架應采取何種形式，其間距是多少？ | |||
| JB/T 10216《電纜橋架標準》與CECS 31-2017-T 《鋼制電纜橋架工程技術規程標準》對槽式橋架厚度要求不一致，應以那個為準？ | |||
| 槽盒與配電箱連接，在進線規格型號不同的情況下，防火包封堵不嚴密，防火泥封堵不美觀，且使用一段時間后可能脫落。防火封堵更優質、便捷、美觀和長效的方式是什么？防火、防煙的設計區別是什么？ | |||
| 對TN 或TT 系統轉換為醫療IT 系統的隔離變壓器的選用和裝設有什么要求？設備用房內，從空中水平敷設橋架配出至設備電機的明敷設金屬導管支架的設置方式？ | |||
| 露天場所與設備用房等潮濕場所敷設金屬電纜槽盒鍍鋅連接螺栓銹蝕如何控制與進行現場檢驗？ | |||
| 電擊防護 | 施工現場采用變頻塔吊時，為其供電的專用配電箱內設置的剩余電流動作保護器(RCD)，剩余電流動作保護器(RCD)規定≤30mA，塔吊說明書要求大于150mA 是否合理？ | 4 | 12.5% |
| 室外路燈、庭院燈、草坪燈通常采用TN、TT 那種接地型式？采用剩余電流動作保護器(RCD)是否能夠滿足安全防護要求？是否要做局部等電位接地體？具體做法？剩余電流動作保護器(RCD)。 | |||
| 剩余電流保護的用戶端剩余電流動作保護器(RCD)應用情況？據反映有不少地區，特別是鄉鎮農村地區的剩余電流動作保護器(RCD)經常發生誤動或頻動，如何改進？ | |||
| 室外公共建筑物噴水池，廣告牌等多年來屢見電擊事故，保護措施都包括那些？ | |||
| 其他 | 建筑電氣工程的設計深度及施工單位二次設計的界定點哪里？此項內容涉及到工程質量和預算。 | 1 | 3.1% |
其中防雷接地類15個，占47%；電擊防護類占12.5%，共4個；施工類9個，占28%；線路敷設2項，超過6%；照明和其他各1個，約3%。這些問題均來自于實際工程，討論的結果也將應用于實際工程。有些問題會上難以解決，需要行業進一步研究。另外有些問題需要與相關標準溝通。

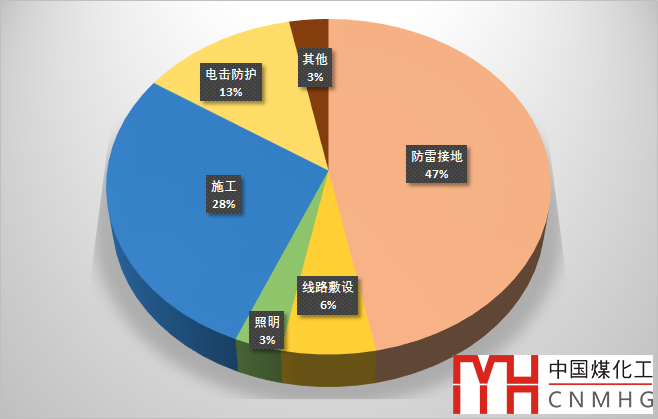

圖1 問題分類圖
應該說明，有些問題需要斟酌，所提問題有的不嚴謹。同時，每一問題都可以寫一篇嚴謹?shù)膶W(xué)術論文，一天的研討會難有結果。
