前面四講分別講述了以下內容：

• 電動汽車充電設施系統概述；

• 電動汽車充電設施的負荷等級；

• 電動汽車充電設施的負荷計算；

• 電動汽車充電設施的配比。

這一講講述什么情況下設置專用變壓器？什么情況下與建筑物內其他負荷共用變壓器？

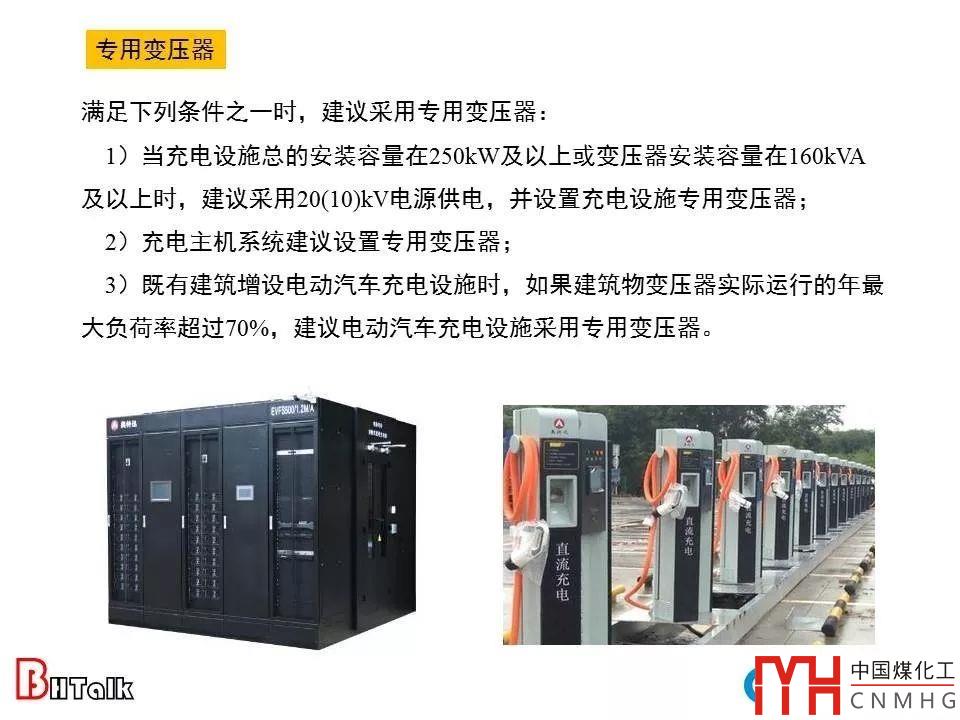

1、滿足下列條件之一時，建議采用專用變壓器：

1）當充電設施總的安裝容量在250kW及以上或變壓器安裝容量在160kVA及以上時，建議采用20(10)kV電源供電，并設置充電設施專用變壓器；

2）充電主機系統建議設置專用變壓器；

3）既有建筑增設電動汽車充電設施時，如果建筑物變壓器實際運行的年最大負荷率超過70%，建議電動汽車充電設施采用專用變壓器。

第1）款與電力部門的要求一致。

第2）款是因?yàn)槌潆娭鳈C(jī)系統容量較大，一般在1000kVA以上，適合設置電動汽車充電設施專用變壓器。

第3）款對老建筑而言，該建筑實際運行的年最大負荷率已經超過70%，負荷率較高，沒有余量為電動汽車充電設施提供電能。

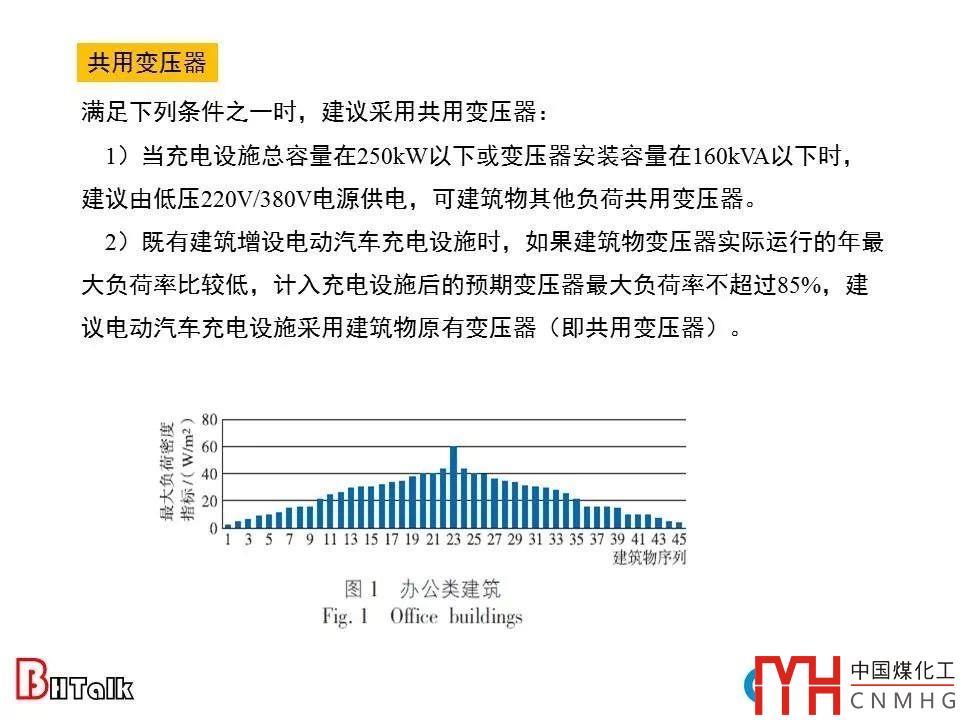

2、滿足下列條件之一時，建議采用共用變壓器：

1）當充電設施總?cè)萘吭?50kW以下或變壓器安裝容量在160kVA以下時，建議由低壓220V/380V電源供電，可建筑物其他負荷共用變壓器。

2）既有建筑增設電動汽車充電設施時，如果建筑物變壓器實際運行的年最大負荷率比較低，計入充電設施后的預期變壓器最大負荷率不超過85%，建議電動汽車充電設施采用建筑物原有變壓器（即共用變壓器）。

第1）款，與電力系統要求一致。

第2）款，針對既有建筑而言，老建筑變壓器實際運行的負荷率偏低，有能力帶電動汽車充電設施的負荷。

根據我們的實測，目前建筑物變壓器負荷率普遍偏低，上圖中的辦公樓建筑便是例證，45棟辦公建筑最大運行的負荷密度約60W/m2，而絕大部分建筑的負荷密度在43W/m2及以下。
