幾個常用的小功能
VCAD里有一些很實用的小功能，熟練實用的話，能夠非常方便的輔助畫圖。

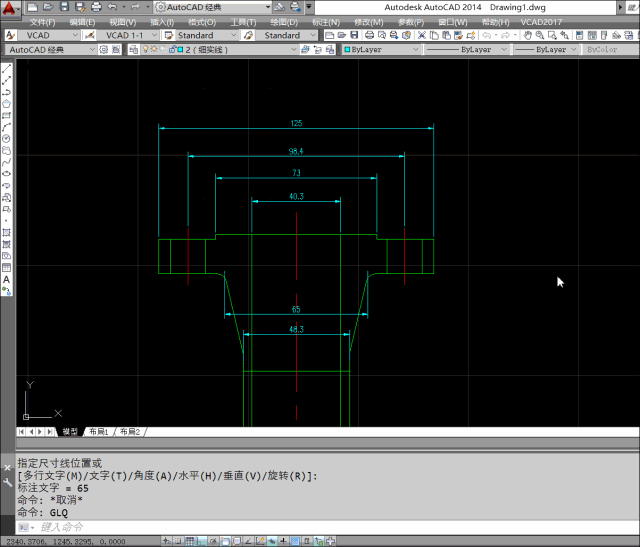

線性直徑
線性直徑是為了在標注前面添加Φ這個字符，當遇到標注需要批量增加Φ時，使用這個功能非常方便。

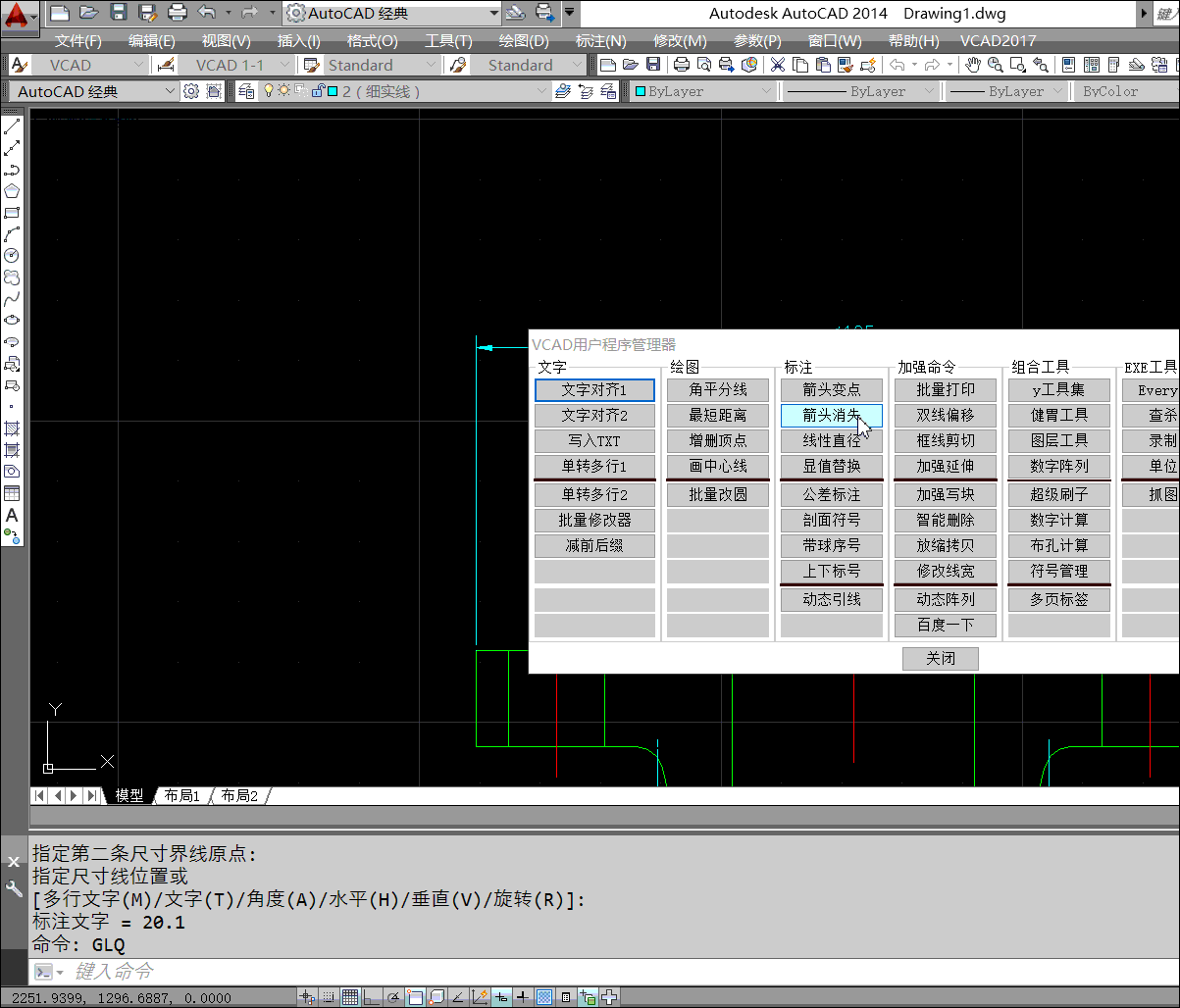

箭頭變點，箭頭消失
使用箭頭變點，然后選擇標注一側，可以將常規的箭頭變成小點。
使用箭頭消失，然后選擇標注一側，可以將常規的箭頭隱去。
畫中心線
可以動態繪制圓的中心線

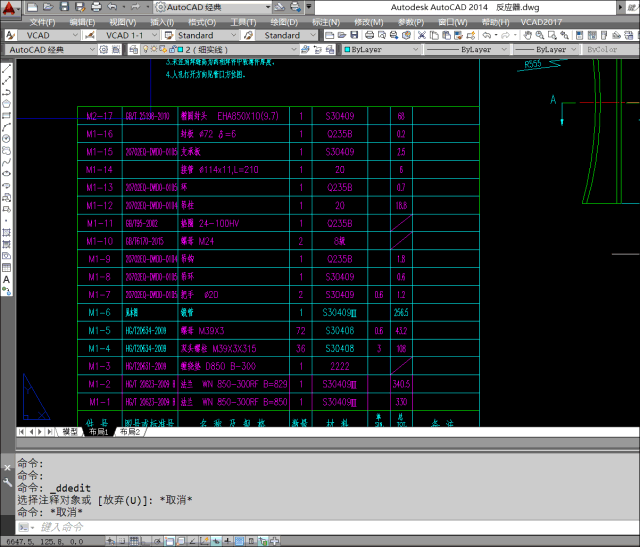

明細表的生成
很多朋友裝過hgcad之類的工具，他們也有一個明細表功能，不過這個功能只有畫個表格的功能，明細表還需要手動填寫。由于hgcad修改了系統變量，可能導致VCAD的明細表可能無法自動生成。
此時可以在命令行里輸入：
(setvar "Attdia" 0)
(setvar "ATTREQ" 1)
動態件號
VCAD的動態件號是目前設置最少，功能最全面的，使用最直觀的拉件號工具，有了動態件號，再也不想用其它的需要很多設置的拉件號工具了。

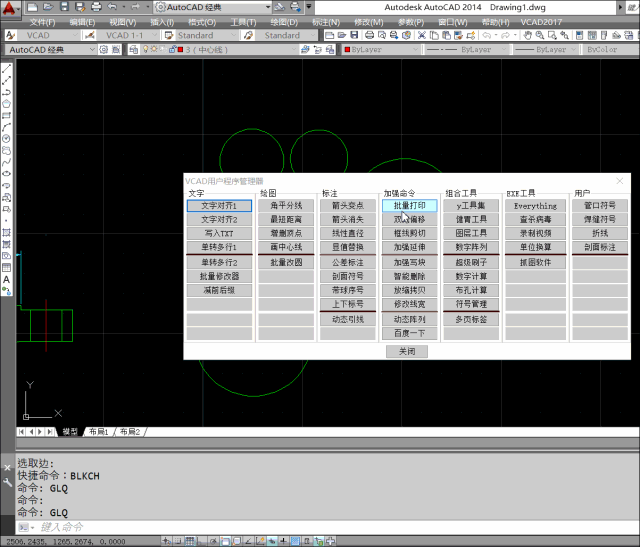

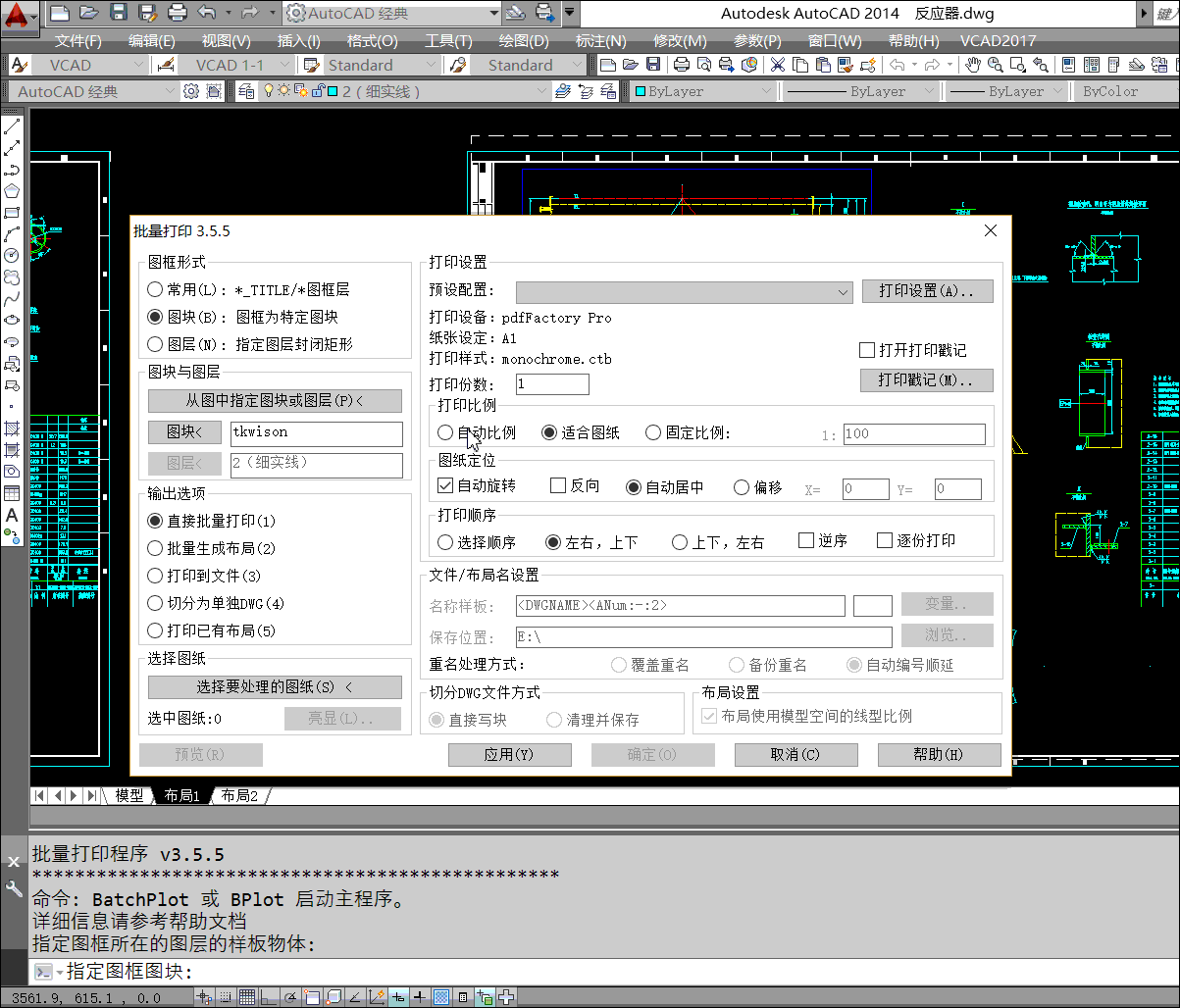

批量打印
批量打印也是非常常用的工具，面對很多cad的圖紙，一次性的批量打印出來是非常方便的。
批量打印可以通過圖塊或者圖框?qū)觼砼袛嘤心男┐蛴^(qū)域，我建議用戶一般用圖塊來表示，將A1的圖框設置成統一的一個圖塊。
配合PDFfactory來使用，一次可以打印N張PDF。
重量求和
對于數字的文字進行重量求和。
程序求和后，自動復制到剪切板，只需要ctrl+V即可復制進去。

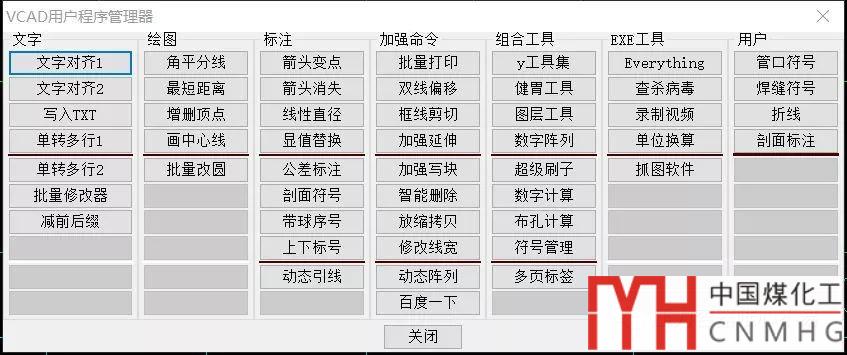

用戶管理器
如果用戶有自己的一些程序，非常得心應手，VCAD為您設計了用戶程序管理器。您只需要將文件按照說明放置好，則可以在VCAD中直接調用，無需再記憶復雜的命令。
打開目錄“D:Program FilesVCADprograms user programes.xls”. 第一列填寫類別，相同類別在一起；第二列填寫按鈕標簽，即顯示在程序?qū)υ捒蛑械奈淖?；第三列填寫程序的命令名；第四列填寫程序的完整路徑，您可以將程序放在電腦里的任何位置（不一定要在programs下），按照示例填寫路徑即可。填寫完成后按保存。復制從A1到Dx的內容，粘貼到“D:Program FilesVCADprograms user programes.txt”下。
VCAD也為您精心編寫或者收集了許多程序。如下圖所示，程序所在目錄為“D:Program FilesVCADprograms”。具體使用方法就不一一介紹了，請用戶自己去體驗。
