外壓加強圈能斷開嗎？
問題
也許是外壓加強圈焊接完成后，才發現與接管、人孔等無法挪動的管口相碰，無法避開；
也許是接管太大，外壓加強圈避不開，如果避開就需要加大外壓計算長度L，那么設備需要整體加厚，老板對你怒目而視；
也許是附件太多，已經沒有完整加強圈放置的位置。
此時，設計人員往往會仰天一問：
問世間，外壓加強圈能夠斷開嗎？
圓筒上加強圈允許的間斷弧長
走近科學-減壓塔加強圈斷裂之謎
內加強圈OR外加強圈
規范如何說

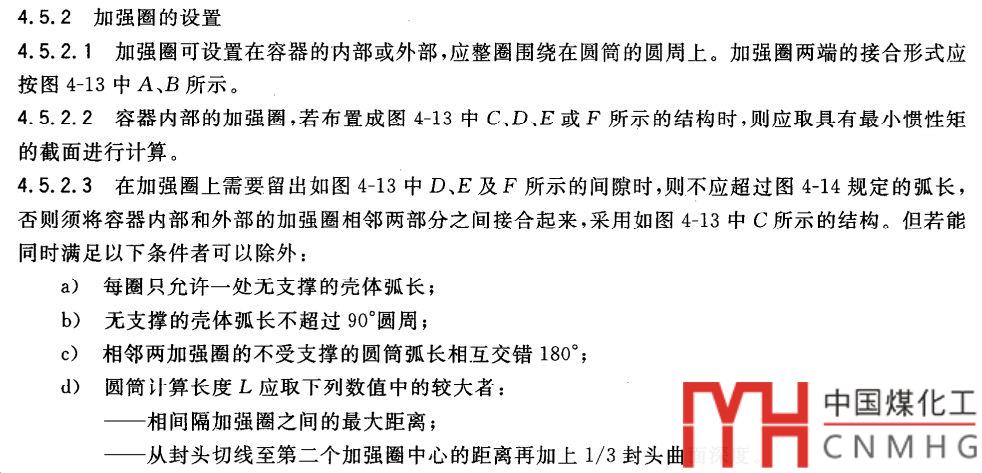

GB/T150規范并未說的特別清晰，只提到了內加強圈斷開的各種情況。
斷開長度不能大于圖4-14的允許的間斷弧長值。
設備的加強圈在筒體外表面，不得已要斷開。
如果加強圈直接斷開，間斷弧長小于“圖4-14”的允許值。符不符合規范呢？
很多人認為此處是模糊的，可以打擦邊球。
其實從規范角度來說，是非常清晰的-直接斷開，不符合規范。

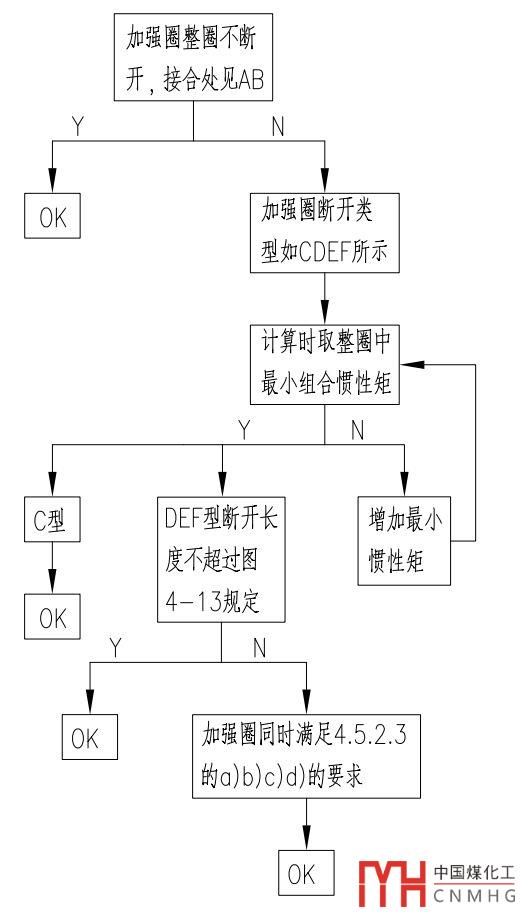

不妨將GB150.3 第4.5.2條用如下的流程圖表示：
從流程圖可以清楚看到，首先截面處要符合慣性矩要求，這是查圖4-13的前提。
而直接斷開，導致截面處的加強圈提供的慣性矩為0，必然無法符合規范要求。即使斷開長度符合圖4-13.
為什么不允許直接斷開
為什么規范不允許直接斷開，所有的圖示都是閉環的加強圈，一周加強圈的截面慣性矩都要達標呢？
答案是：整圈的承載能力比斷開的承載能力要大很多。

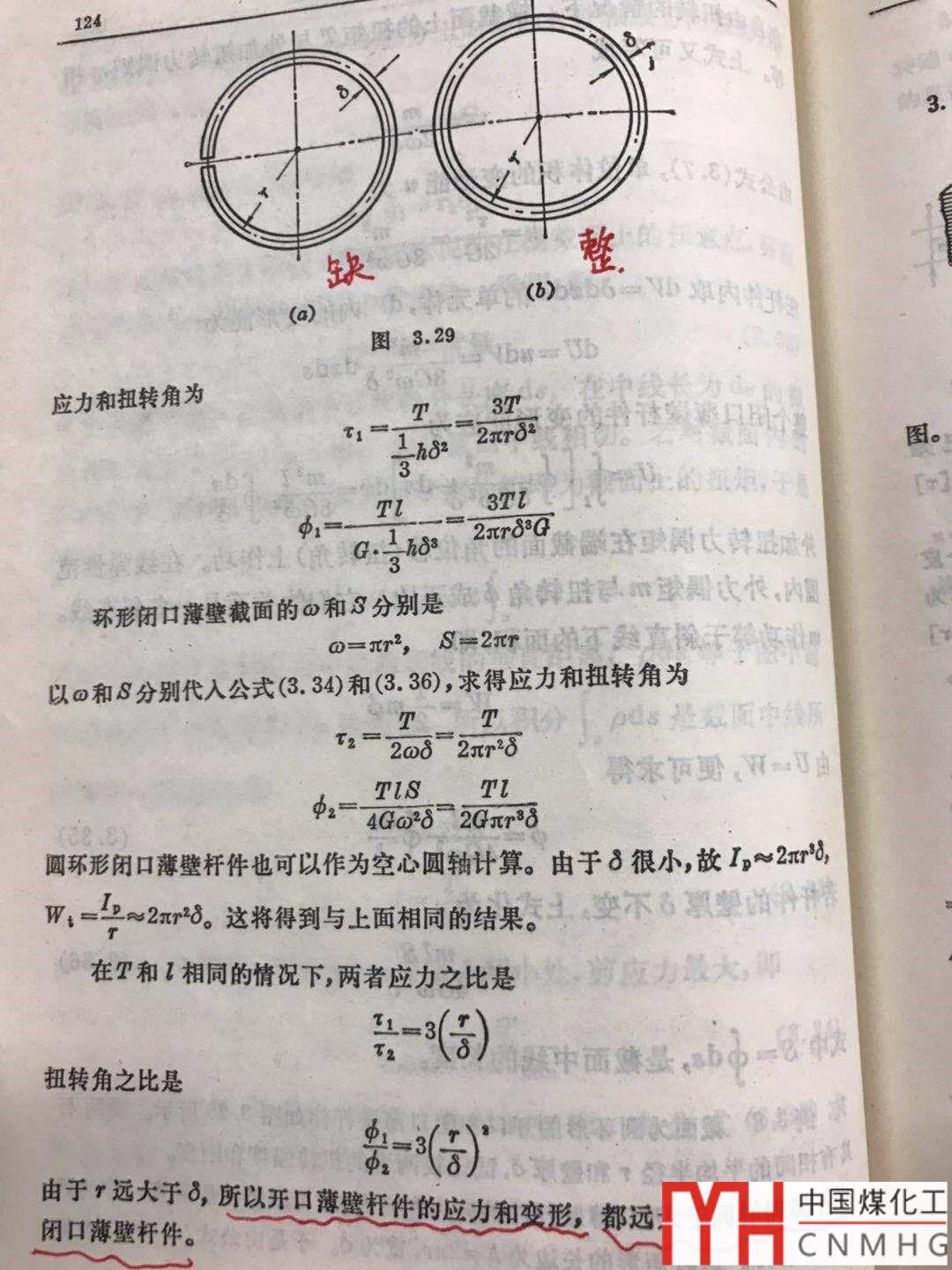

拿整圈圓環和缺口圓環來說，雖然缺口圓環是整圈圓環切一刀而來，但是整圈圓環承載能力是遠大于缺口圓環的。
其實不僅僅自然法則是這樣，人類心理也類似。我相信大家都有過這樣的生活經驗：
一百塊整和一百塊散錢是不同的。
散的一百塊，今天需要買這個，明天需要買那個，不知不覺就沒了。整的一百塊，因?yàn)椴幌氪蛏ⅲ軌驁?jiān)持的時間比零的久的多。
完整的就是比破碎的要持久。
難怪紫薇會說：
“爾康，告訴我，一個破碎的我怎么去拯救一個破碎的你！ ”
ASME規范怎么規定
ASME規范正文和GB的非常類似，也是不允許的。
ASME官網上，有ASME的各種標準的解釋Interpretation，類似于一些用戶對標準的理解有疑問，將問題提交給ASME委員會，然后會委員會對對問題進行答復。其網址如下：
https://cstools.asme.org/Interpretation/SearchInterpretation.cfm
如果覺得不夠有說服力，那么可以看一下ASME的標準解釋。

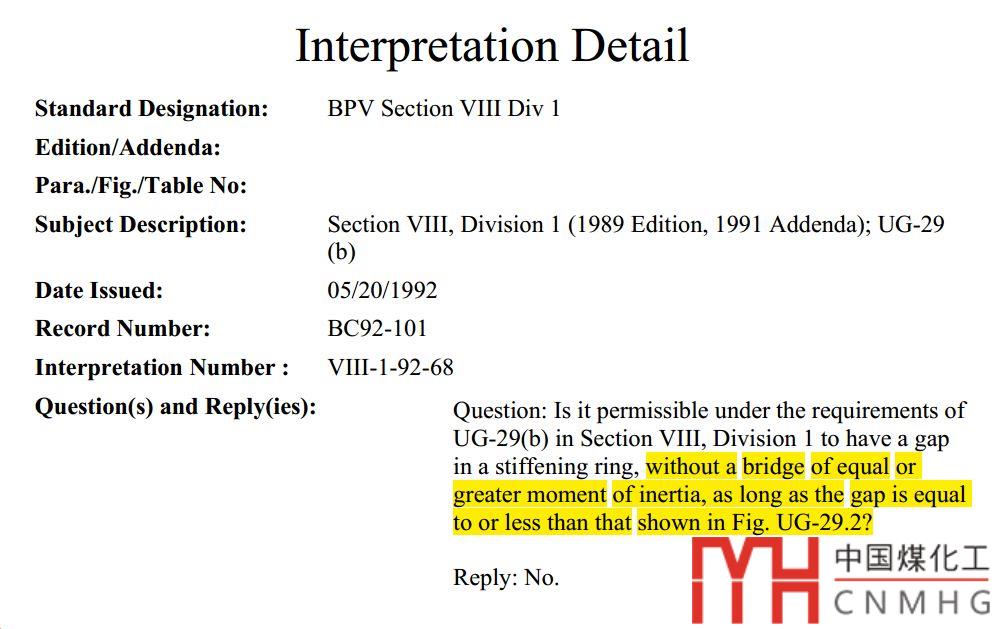

用戶問：
如果加強圈有個間隙，沒有用bridge連起來或者沒有足夠的慣性矩，但是小于允許間斷長度，符合規范要去嗎？
委員會的回答是：
不符合。

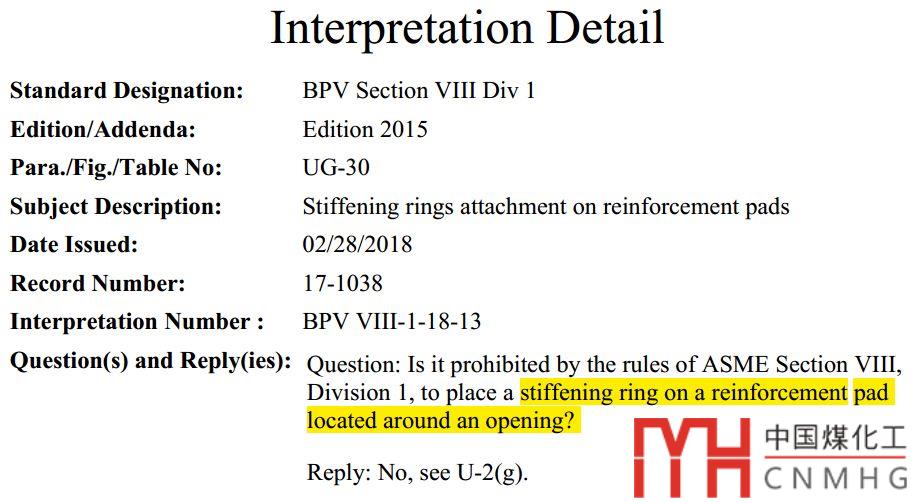

還有一個問題也比較有意思，是加強圈能夠放置在補強板上繞開孔一圈嗎？
如果外加強圈真要斷開
很多時候，不是想違反標準，而是無路可走。

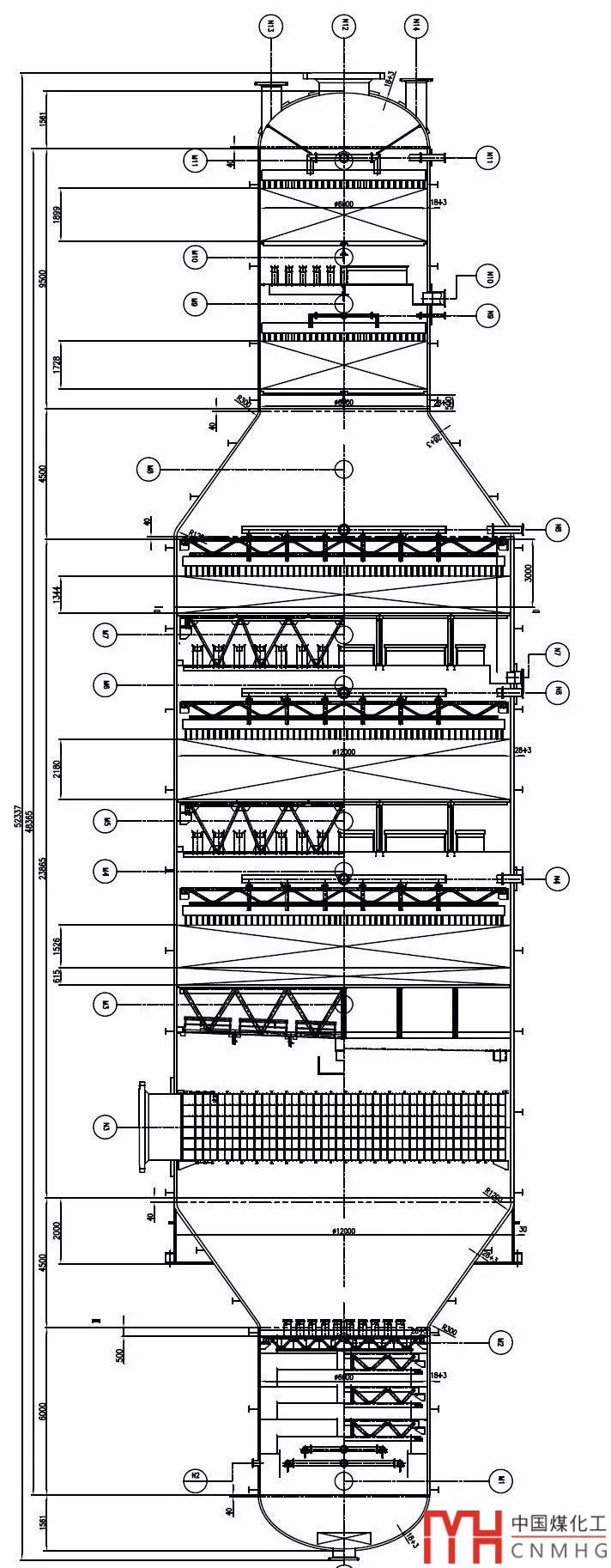

比如減壓塔，開口多，開口大，間距調整范圍有限，有的加強圈必定要和接管相碰。
碰了怎么辦？
這里不妨提供幾個思路：
當然是制作筒體展開圖，將焊縫布置弄清楚，將碰撞扼殺在萌芽階段。
焊縫排版圖的制作
加強圈按照規范的思路，提供整圈的加強/慣性矩，斷開部分繞過接管補充。如減壓塔往事中的處理方法。
減壓塔往事

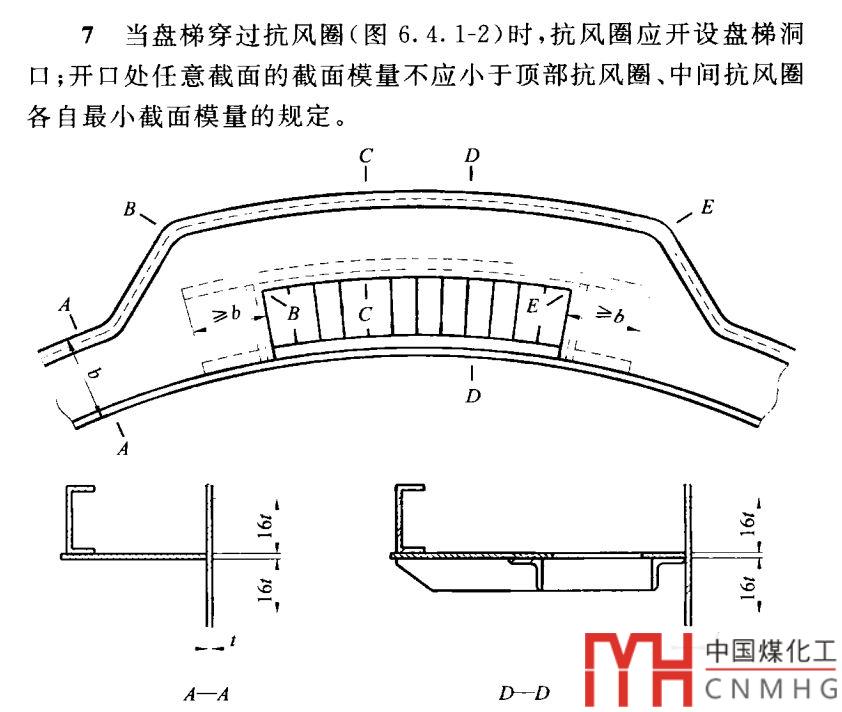

在儲罐的抗風圈中，因?yàn)樘葑?，抗風圈有缺口，也是需要將抗風圈的慣性矩補足的?？梢砸暈槟苡眠@種方法的旁證。
有限元非線性分析一下加強圈焊接在接管上的失穩情況。
根據經驗，一般的接管開孔，筒體的外壓承載能力比不開孔是要提高的，因?yàn)榻庸苡斜认魅サ耐搀w更高的剛度。加強圈遇到接管時，將加強圈焊接在接管上一般是要更安全的，雖然不符合規范。
