管法蘭墊片出圖和查詢

壓力容器設計中，使用管法蘭作為設備法蘭也是非常常見的。

管法蘭參與計算時，不僅僅需要法蘭的數據，也需要查詢管法蘭墊片的參數。

HG的管法蘭墊片，種類繁多，結構多樣，可否做一個程序界面，將所有的管法蘭墊片都查詢出來。

為此，深入研究了管法蘭墊片的參數，將所有的墊片用參數代替，用一個程序，完成所有HG管法蘭墊片的出圖和查詢。

實現方法

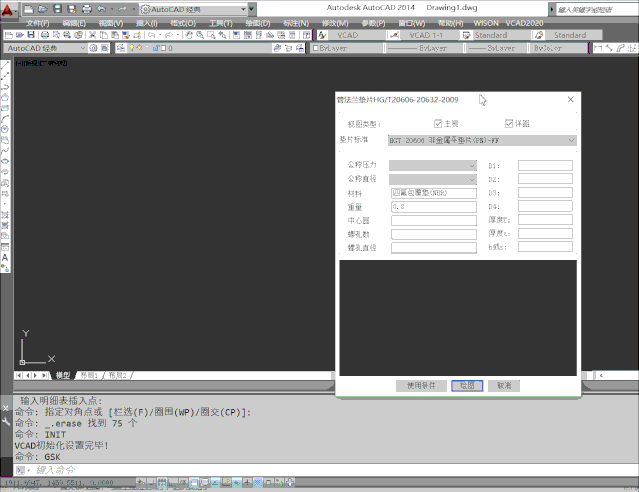

管法蘭程序的界面如下：

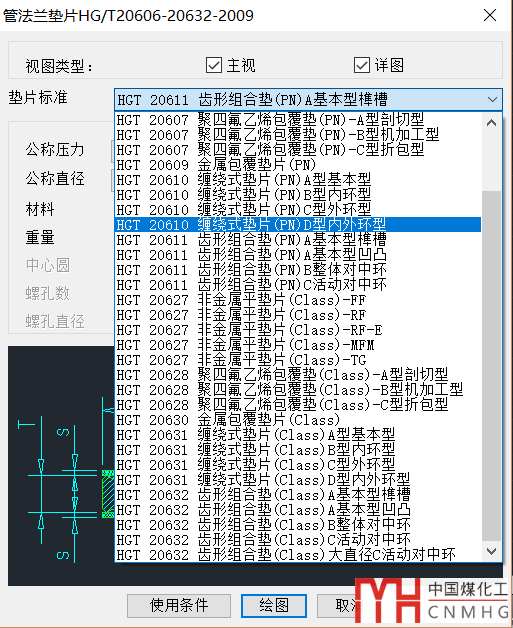

它可以繪制如下35種墊片：

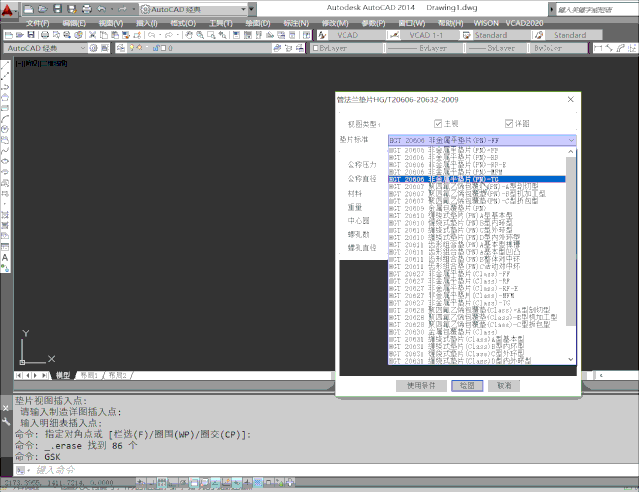

先選擇墊片標準下拉菜單

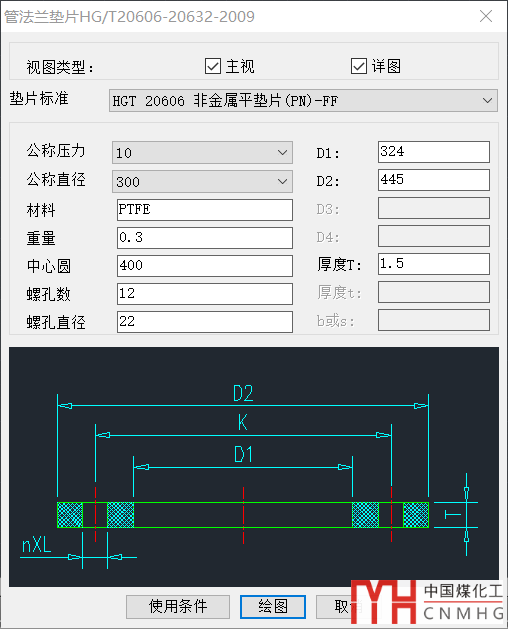

再一次選擇公稱壓力和直徑：

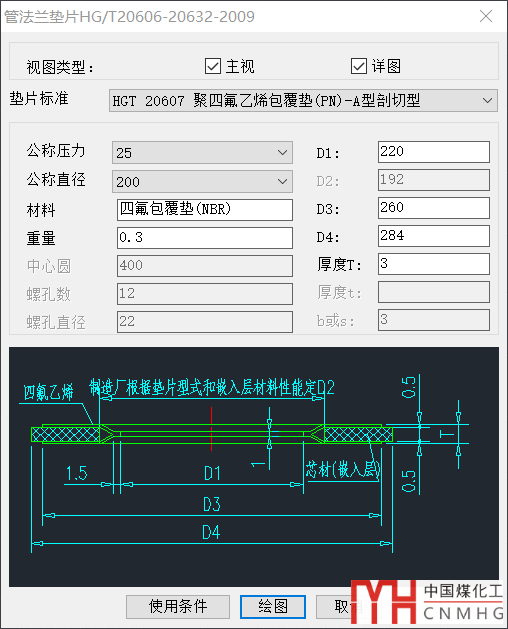

則可以獲得相應的數據。合適的灰顯，讓數據更容易被理解。

演示

演示如下：

纏繞墊片如下，如果點擊選擇條件，可以查詢相關規范。
