浮頭換熱器的一端管板與殼體固定，而另一端的管板可在殼體內自由浮動。殼體和管束的熱膨脹是自由的，故當管殼程膨脹差較大時，管束和殼體間不產生溫差應力。

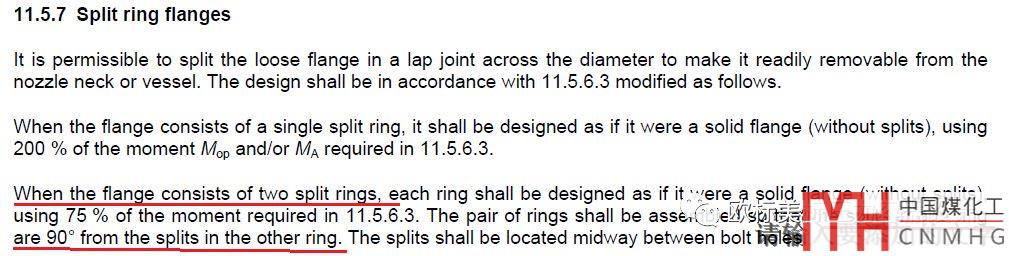

浮頭換熱器：后端結構S和T是兩種常見的浮頭結構。兩者適用于管殼程需要機械清洗的場合，布管方式采用正方形或轉角正方形的較多。相比較而言，T型在不拆卸后端結構的情況下即可抽出管束。浮頭法蘭密封結構布置在殼體內部，需要一定的徑向尺寸來滿足螺栓連接和墊片密封，因此在相同布管限定圓的要求前提下，設備殼體直徑更大（T型比S型殼體直徑更大），而且設備兩端使用的鍛件較多，經濟性較差。浮頭緊固件處于殼程介質操作環境中，如果殼程介質存在應力腐蝕的傾向，則浮頭緊固件設計，選材困難；一般只適用于低參數場合。后端結構為S的鉤圈為剖分結構，結構剛度較差（在PD5500/EN13445中推薦鉤圈加壓環結構解決此問題），設計應考慮適合場合和設計參數。

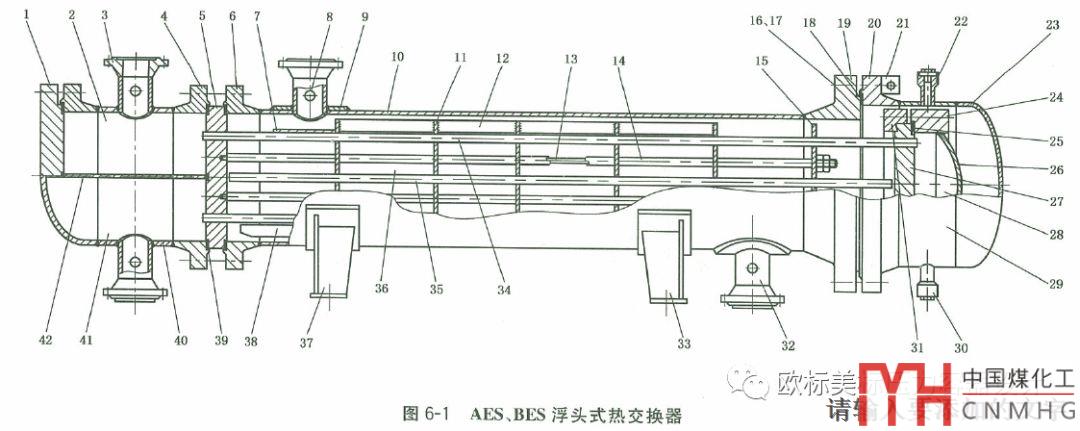

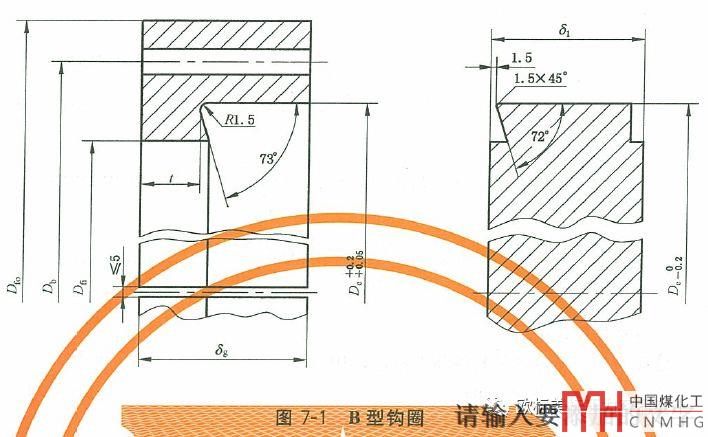

我們常用的浮頭換熱器多是S型，在國內鉤圈又分為A型和B型。B型最常用但有時客戶也要求使用A型。A型鉤圈由于鉤圈底部距浮動管板較遠，使得浮頭端殼程介質的死角增大，減少管束的有效傳熱面積。但相對來說對制造裝配要求低所以還是有使用。由于A型鉤圈現在選用的很少，標準上講的也少。設計中往往會忽略一些重要的部件。

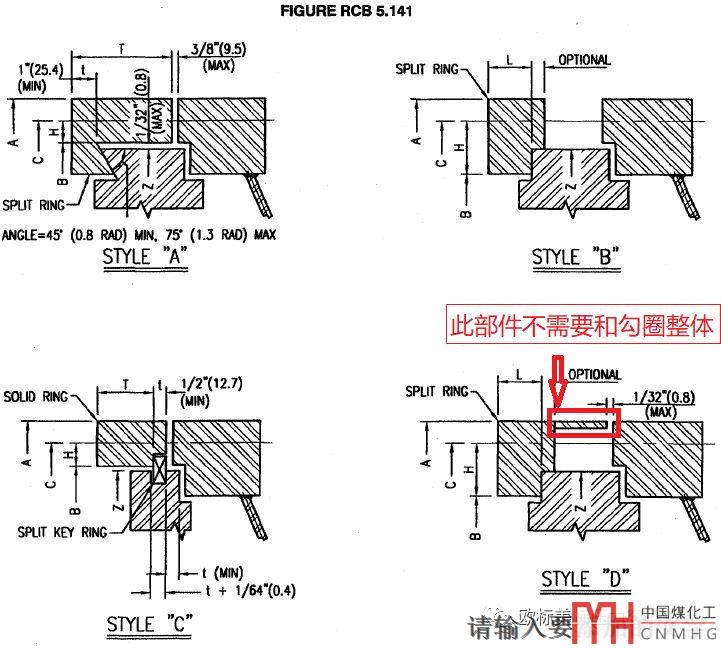

GB/T 151的A型或TEMA的B型由于卡進管板較少（無論是直徑方向還是厚度方向），且鉤圈是分片的擰緊螺栓的過程中很容易側翻。所以要設置個類似TEMA的D型的結構。但要注意要保證小定距短節有足夠的剛度，以及確實能起到定距頂住鉤圈不側翻的作用（注意控制間隙）。

定距作用或者說防止鉤圈側翻的小短節間隙控制很重要，間隙大了起不到控制側翻的作用，間隙小了還沒有壓緊就頂上了會導致浮頭蓋部分泄露。和鉤圈焊接連接間隙控制TEMA推薦最大0.8mm，如果是獨立部件建議兩端加一起的間隙最大1.5mm。
