具有外載荷接管的壁厚，看到這個標題可能很多人的第一反應就是這有什么需要估算的到軟件里輸入數值跑一下不就好了。要是能解決所有問題，我也就不用磨嘰了。這是前段時間遇到的事情，幾臺設備上有好幾個規格的管口。類似的設備和類似的結構做過很多，之前都是直接選的接管壁厚從沒計算過。為了減少我后續可能的分析的工作量，我就花了十幾分鐘依據兩個標準簡單弄了個excel來解決這個問題了。

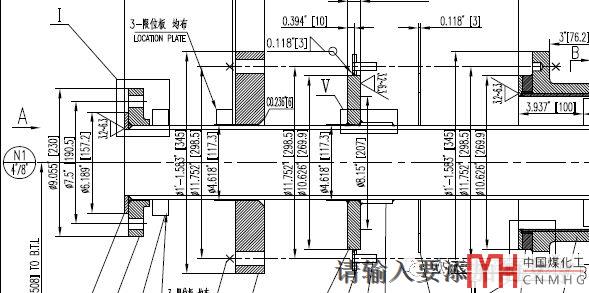

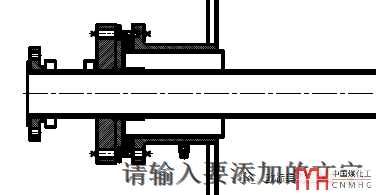

為了更直觀的知道我說的是什么樣的結構，不多說見下圖。很多反應器或塔器上都有一類進口。

鋼制設備上沒什么好說的，也相對容易通過。但如果是鈦，鋯設備呢，許用應力很容易就出現只有幾十兆帕了。而且鈦鋯設備的常用接管最厚也只有SCH40S,SCH80S。

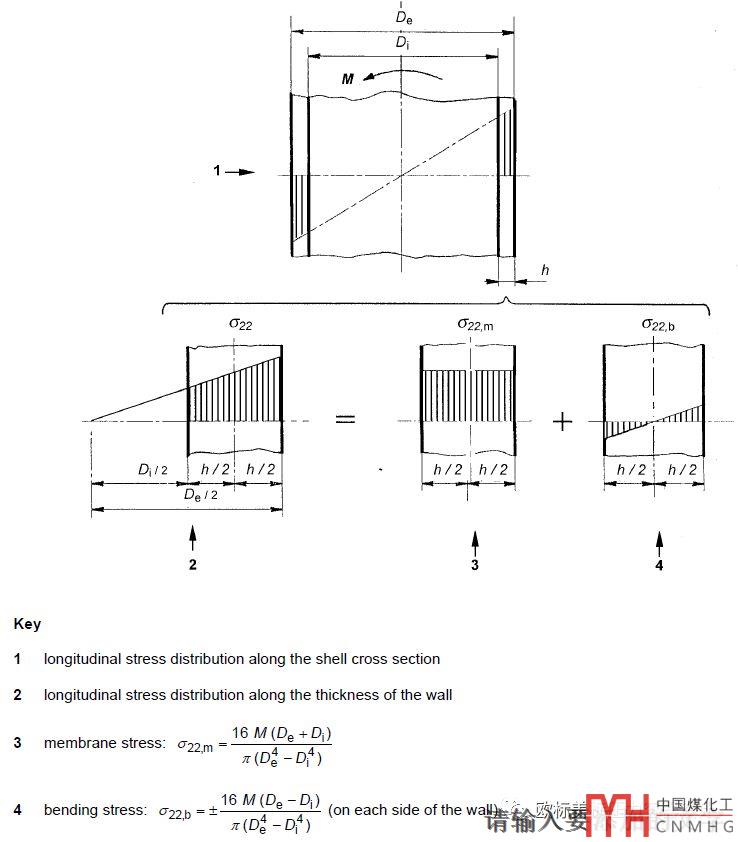

這樣的結構在常規的SW6，PV elite的軟件中是不能計算的。要求較高的會要求FEA，但即使是FEA你也不能指望分析計算人員逐步加厚厚度去試算多厚合格吧，這樣很浪費分析人員的時間和精力。所以我們要找到有依據的計算方法來解決這個問題。當然了如果客戶接受excel計算那就更好了，其實也沒啥不接受的因為計算方法來自EN13445的分析部分。

有興趣的可以去試試，用此公式的計算結果和ANSYS分析線性化之后的結果差不多。

我們作為一線技術人員，最重要的能力是對標準的應用！要想解決問題的時候腦子里有貨，就要多看書！當然了腦子是方的，智商欠費的看不看也沒多大區別了。
