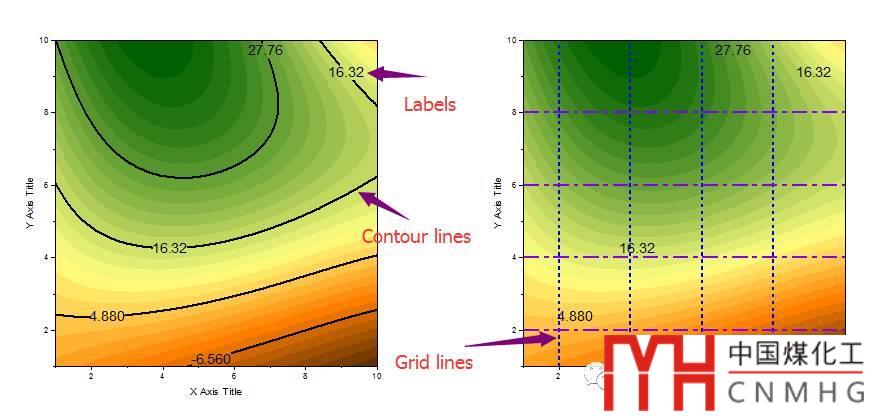

你分得清Origin里Contour圖/Heatmap圖的Contour Lines和Grid Lines嗎？其Labels如何設置？

1. 選擇數據，繪制Contour圖，默認是顯示Contour Lines的。

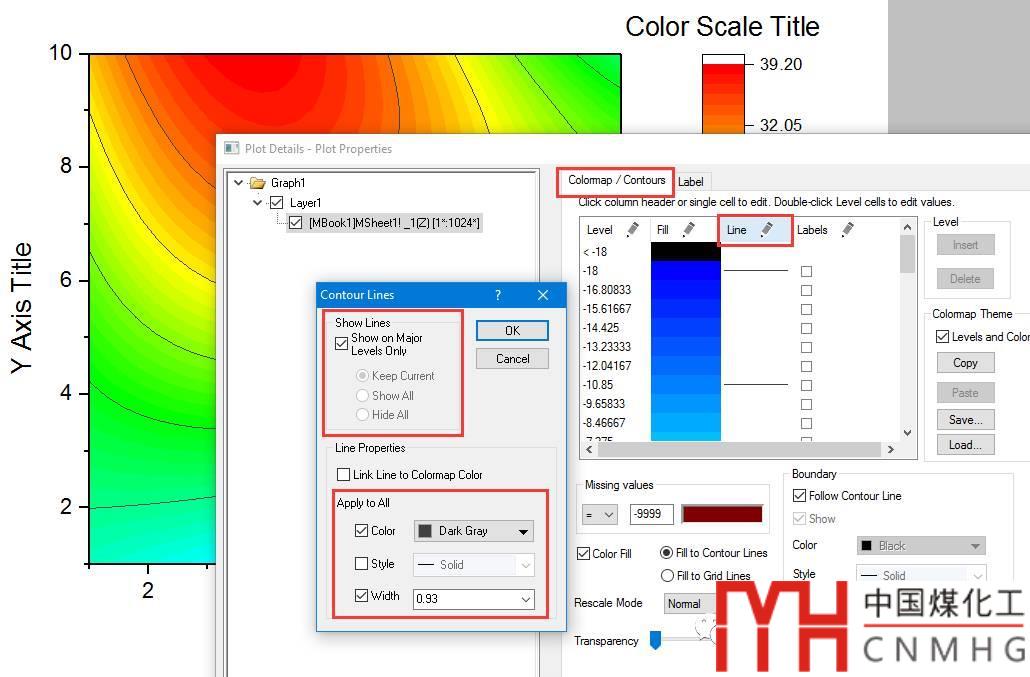

2. Contour Lines：雙擊Contour圖，打開Plot Details - Plot Properties對話框，點擊Line標簽，可以設置Contour Lines的格式。



   1. Show Lines可以選擇顯示哪些Contour Line，三種模式：Show on Major Levels Only，Show All和Hide All。

   2. Line Properties中可以設置Contour Line的線形、粗細和顏色。其中勾選Link Line to Colormap Color選項即將Contour Line的顏色設置為Contour圖的顏色一致。

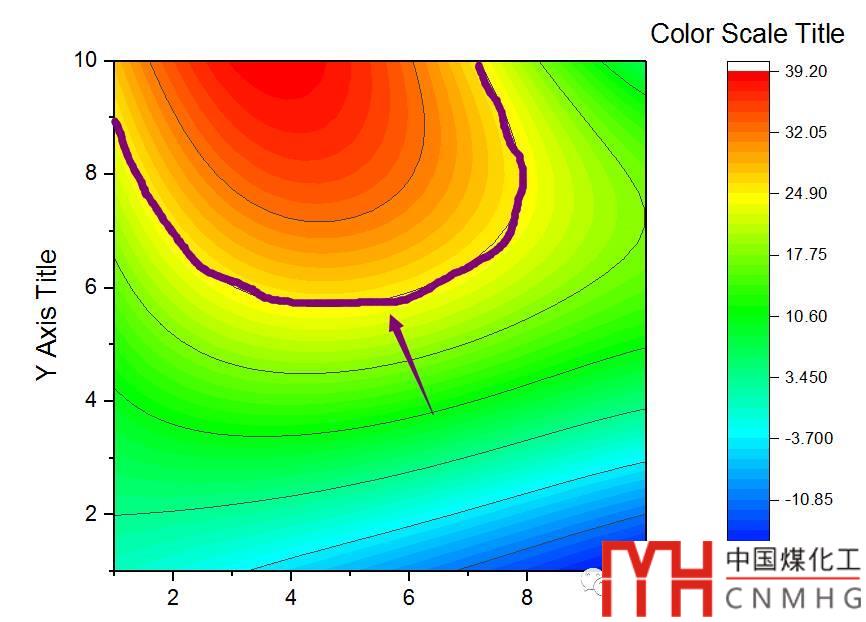

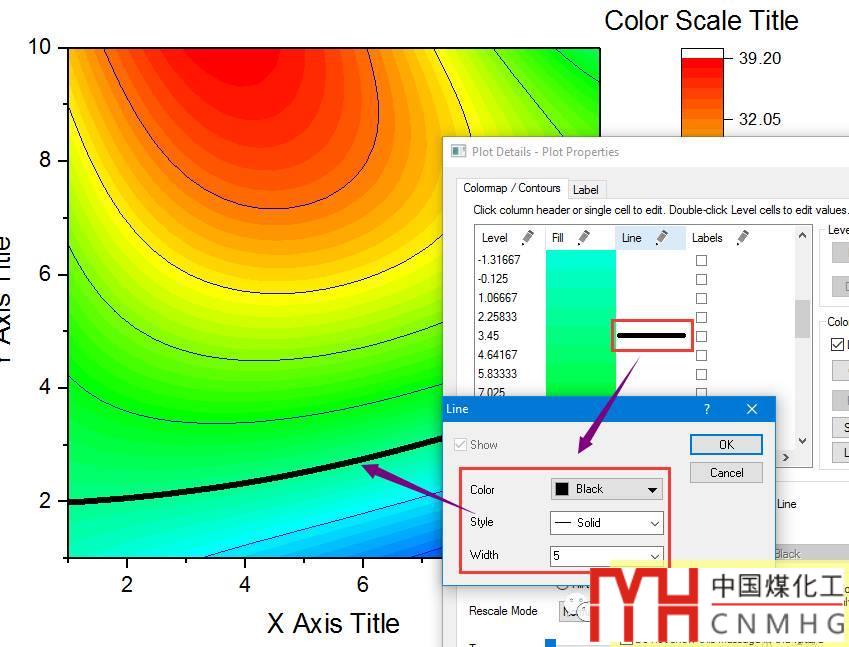

   3. 若要對某一條Contour Line進行格式設置，將鼠標移動到該Contour Line上，單擊打開設置對話框，可以設置其線形、粗細和顏色。

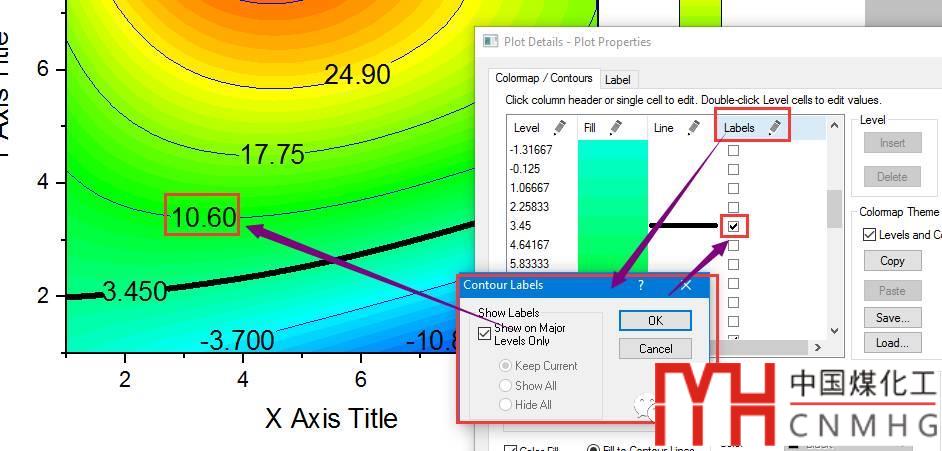

3. Labels：Plot Details - Plot Properties對話框中有Labels的選項，單擊打開Labels的設置對話框。

   1. 與Contour Line類似，可以顯示哪些Label，同樣有三種模式：Show on Major Levels Only，Show All和Hide All。



   2. Labels的格式設置在Label選項卡，其中可以設置Labels的字體、字號、顏色等，也可以設置數字的有效數字位數、顯示格式、前后綴等格式。





4. Grid Lines：在坐標軸的格式設置對話框里設置?！?strong>點我打開坐標軸格式設置的詳細教程】

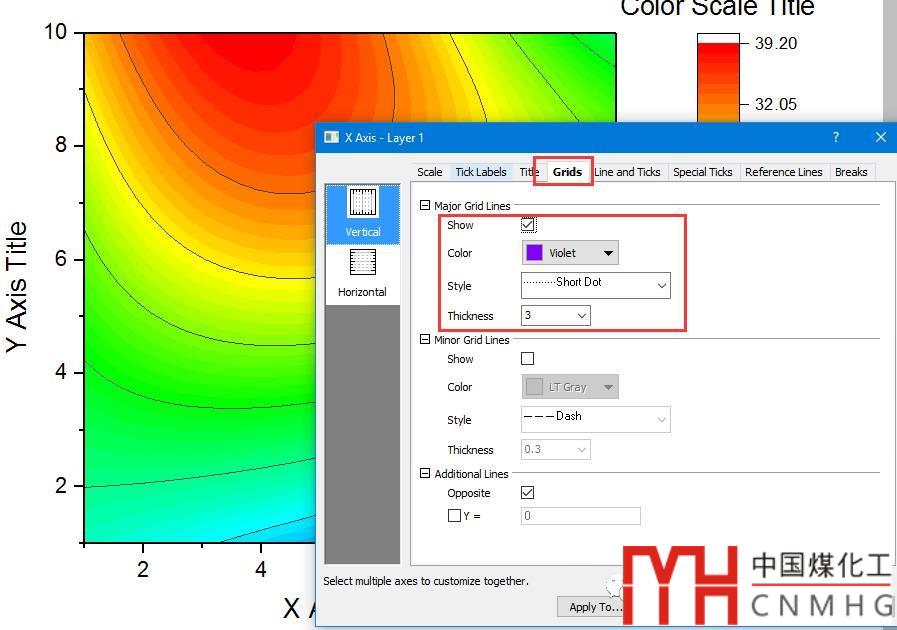

   1. 雙擊坐標軸打開Axis格式設置對話框，在Grids標簽下可以開關顯示Grid Lines，也可以設置其線形、粗細和顏色等。





   2. 問題來了，點擊Apply或者OK后沒有出現Grid Lines！?。∈遣皇?strong>Contour圖不能顯示Grid Lines？不是，需要一點小技巧。

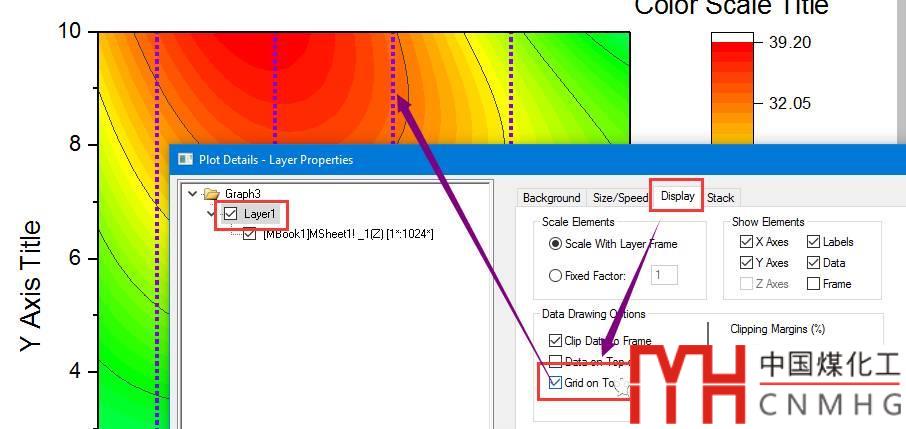

   3. 雙擊圖形打開Plot Details - Layer Properties對話框，切換到Display頁面。勾選Grid on Top of Data選項，Grid Lines就可以顯示了。

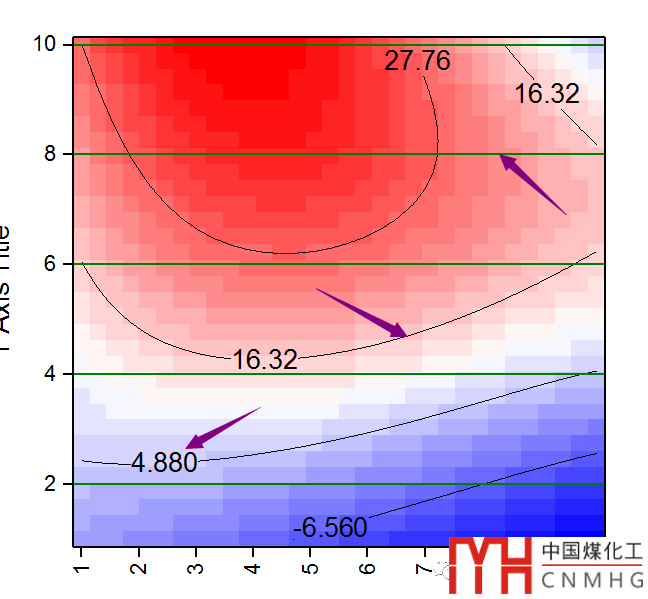

5. 對于Heatmap圖，其Contour Lines，Grid Lines和Labels的設置方法與Contour圖基本一樣。



下期預告：如何將標簽居中顯示在Heatmap圖的方格里？

所用軟件：OriginLab OriginPro 2017@Windows 10 pro。點擊左下角“閱讀原文”下載源文件。
