Origin(Pro)：3D圖--虛擬矩陣（Virtual Matrix）

時間：2020-08-30 來源：數據繪圖瀏覽：

上一篇消息介紹了XYY形式的數據如何繪制三維圖形（點我打開鏈接：Origin(Pro)：3D圖—XYY ）。當繪制3D Surface 等圖形時，需要轉換成虛擬矩陣（VM，Virtual Matrix） ，今天就來介紹介紹這個VM。

VM 并不是Matrix，而是樣子像Matrix的工作表數據。如OriginLab官網介紹，VM 的X/Yk可以是不等分的數據，而Matrix則要求是等分的數據。

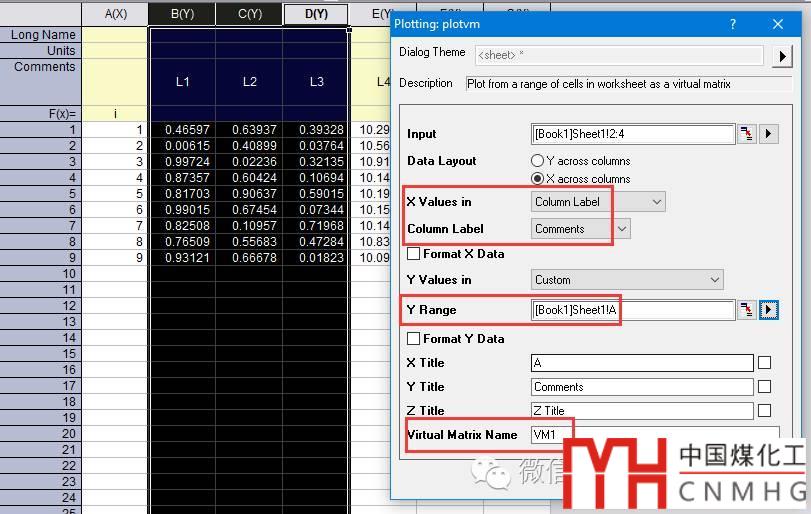

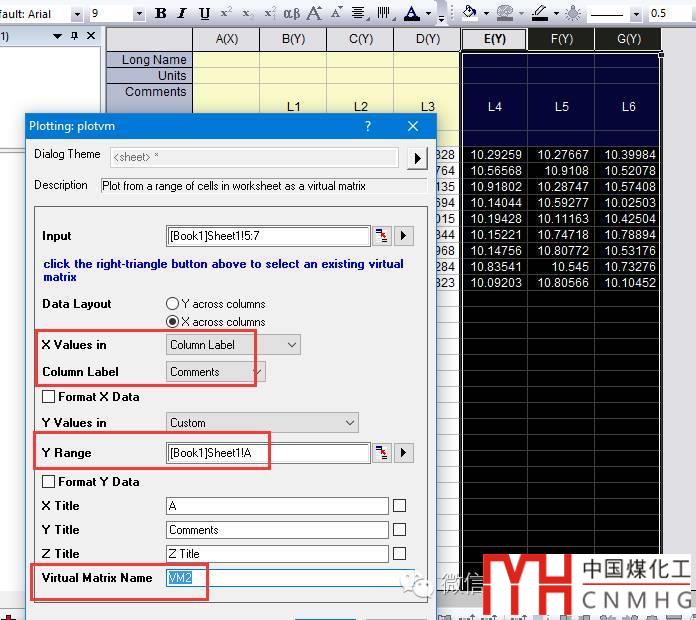

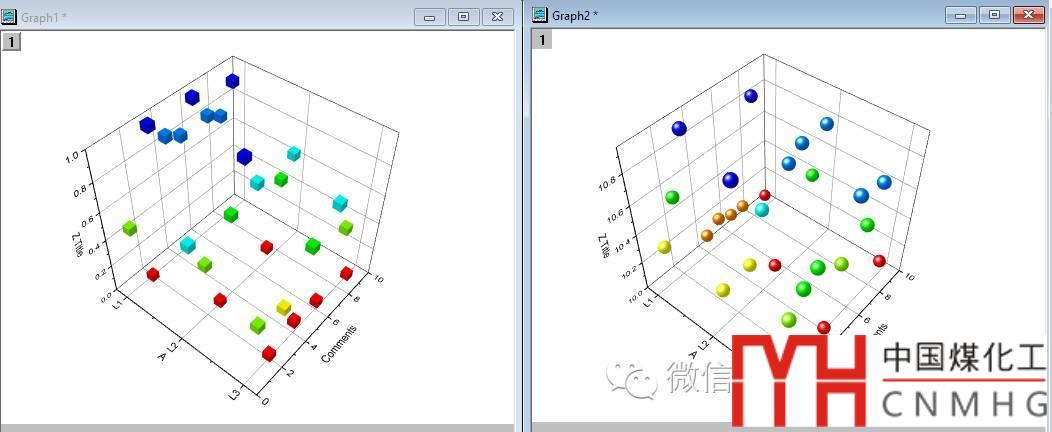

形如XYY的數據，在繪制3D Surface 等圖形時，會有VM 的設置對話框。本例中使用前三列繪制第一個3D Matrix Scatter圖 ，VM名稱為VM1，其后三列為第二個3D Matrix Scatter圖 ，VM名稱為VM2。

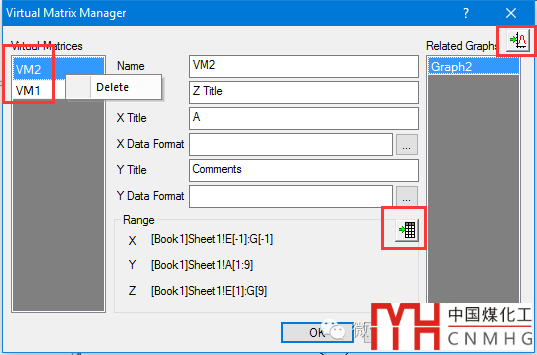

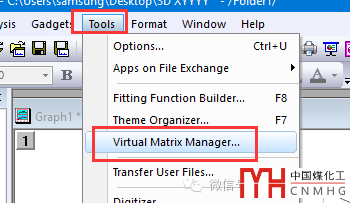

Origin(Pro)提供了VM的管理工具（Tools->Virtual Matrix Manager ），可以刪除VM ，可以查看源數據以及與之相應的三維圖形，也可以修改VM標題等元素。

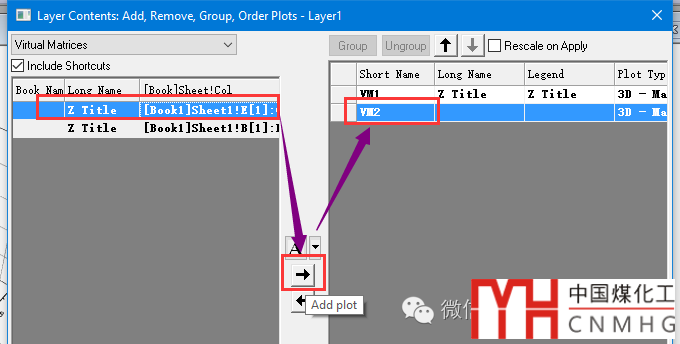

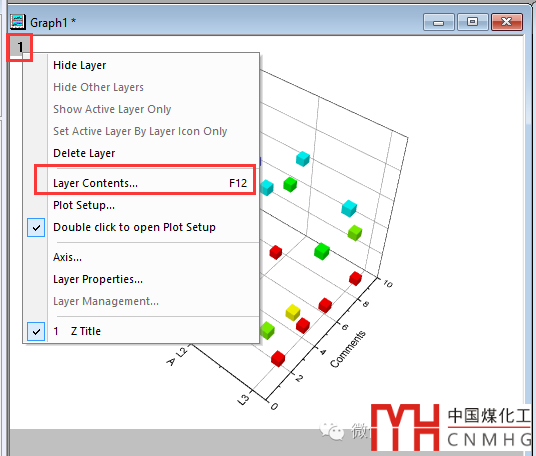

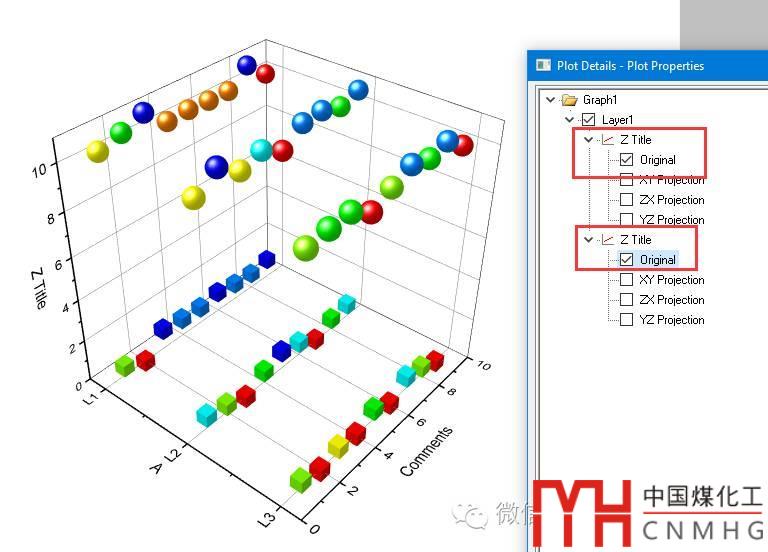

三維圖形的Layer Contents 可以添加/刪除/替換圖形中的VM，此功能可以用來繪制疊加的三維圖。

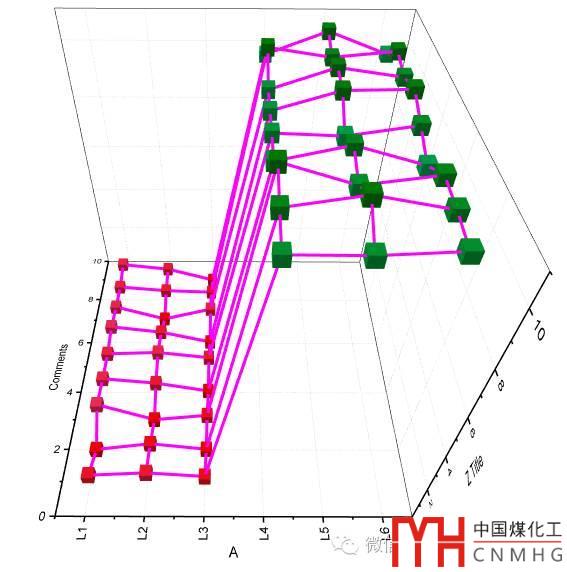

最后，下面這個三維圖如何繪制，明天你就知道了。
