如何在Origin中繪制帶箭頭的坐標軸？

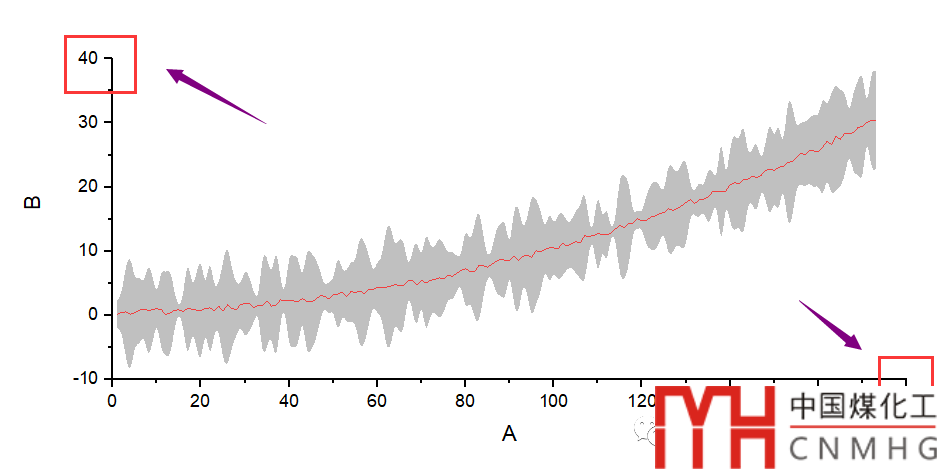

對于低版本的Origin軟件，不能直接繪制，需要使用箭頭工具手動添加。

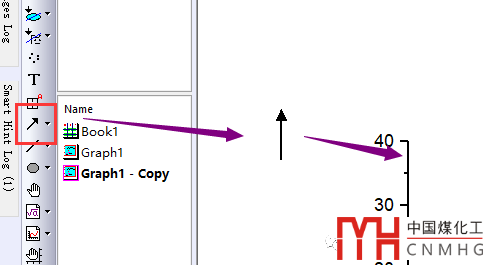

1. 點擊左側工具欄中的箭頭工具，繪制箭頭。

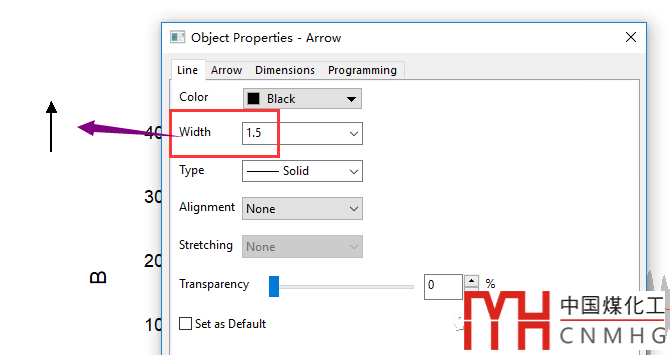

2. 調證箭頭的粗細和坐標軸的粗細相同，坐標軸的width默認是1.5。



3. 移動箭頭使之與坐標軸重合。



4. 同樣方法繪制橫坐標的箭頭。



對于2018版的Origin軟件，可以在坐標軸格式設置里直接顯示。

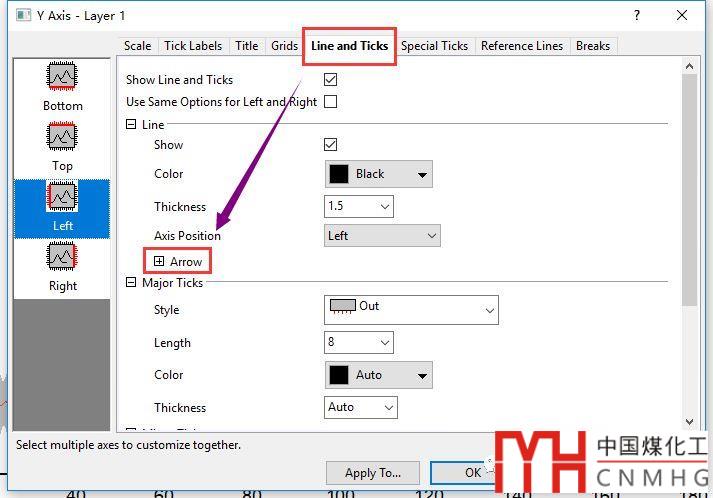

1. 雙擊坐標軸打開坐標軸格式設置對話框，切換到Line and Tricks面板

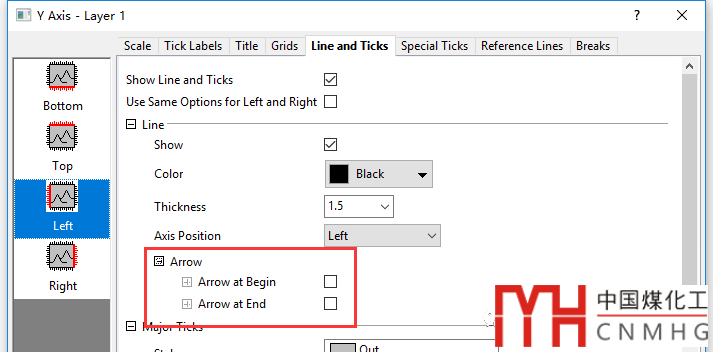

2. 點開Arrow前的加號

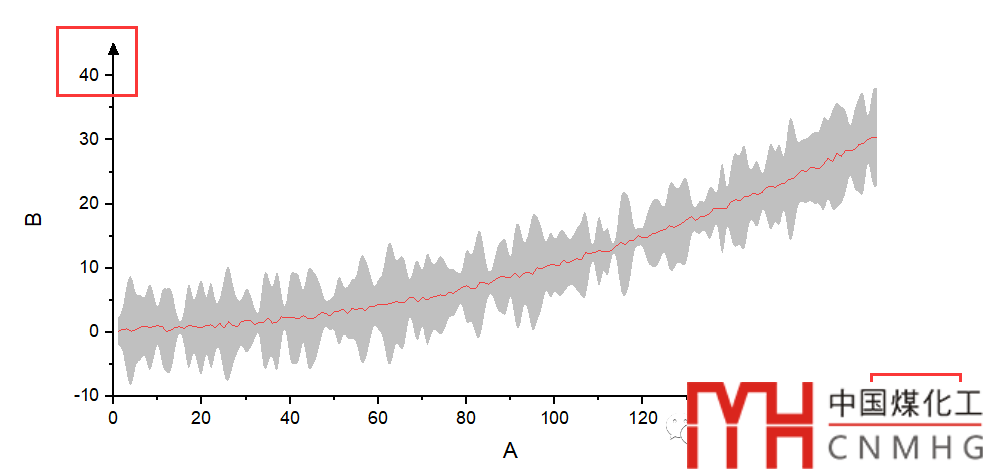

3. 選中Arrow at Begin或者Arrow at End，然后點擊Apply，坐標軸已經顯示了箭頭。

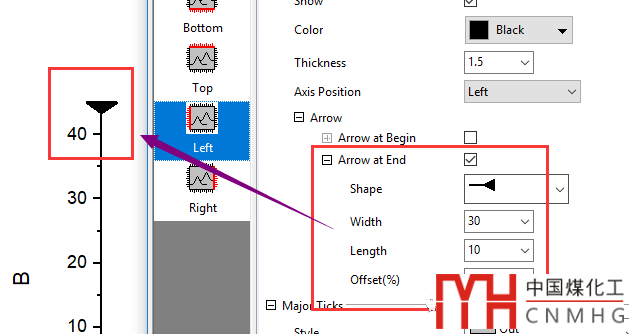

4. 這樣的箭頭看起來很不舒服，可以設置Offset來調整箭頭的位置。

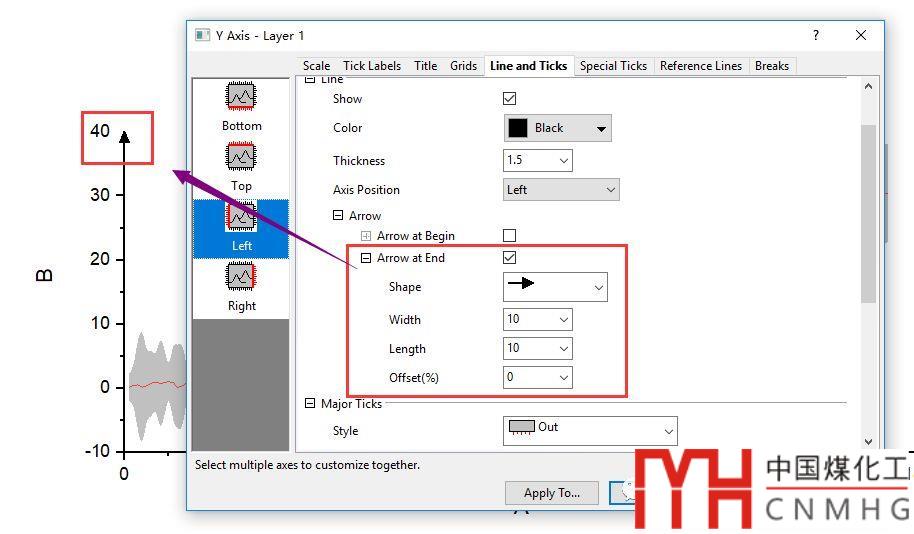

5. 同樣可以調整箭頭的Shape、Width、Length，設置你喜歡或者老板喜歡的箭頭形式。
