我們知道Profibus-DP網絡需要設置模塊的地址，在西門子ET200S的分布式模塊IM151-1中，DP網絡的地址是通過撥碼開關來設置的。不久前一個小伙伴告知調試設備時ET200S的IM151-1一直報BF和SF的錯誤，檢查地址也沒有發現問題。看了問題的描述和照片，判定原因是把DP地址搞錯了。新手可能會犯一些看似簡單的錯誤，但這也是成長的過程。既然有這樣的問題，我就在這里做個描述與總結，以后大家可以少走彎路。

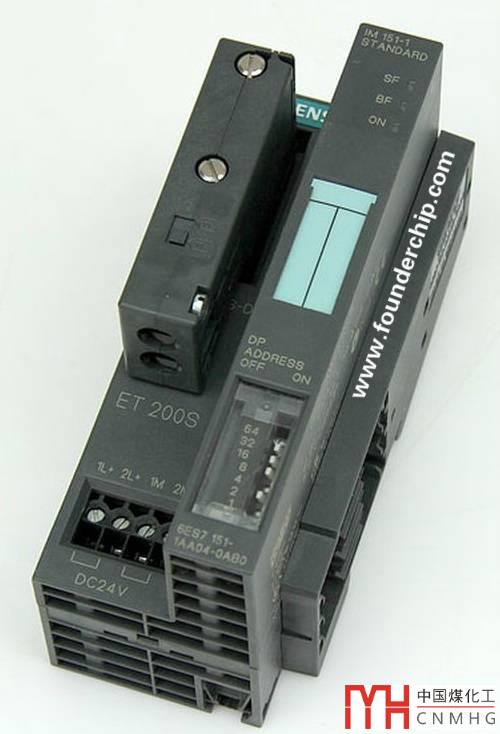

我們先來看看ET200S IM151-1 Standard的外觀：

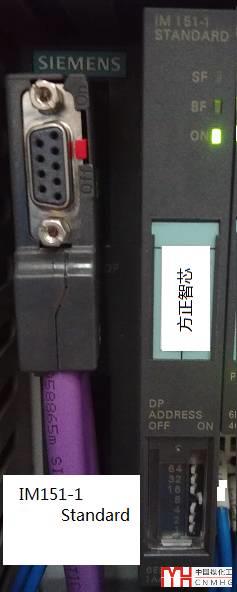

在IM51-1的左上角是Profibus-DP的接口（RS485）；左下角是24V電源的接線端子；右上角是模塊的狀態指示燈，包括SF（System Faults）、BF（Bus Faults）和ON（電源指示燈）；右下角是用來設置Profibus-DP的撥碼開關。下面這張圖是IM151-1在現場的照片，我們可以看到ON燈是綠色常亮，BF和SF都沒有被點亮（沒有錯誤）：

本文要講述的重點，是右下角的撥碼開關的設置：

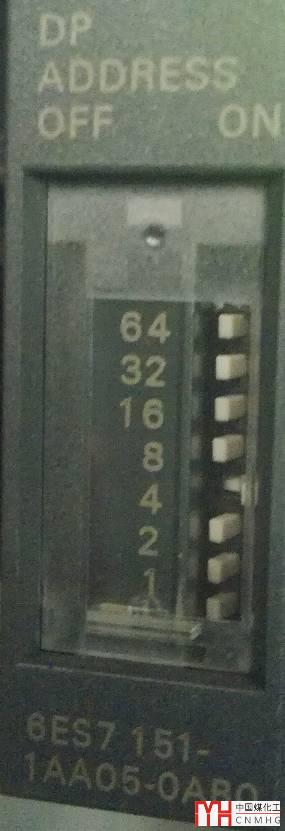

該撥碼開關由八個撥碼組成，左邊是一排數字，數字與右邊的撥碼相對應。最外面有一個塑料蓋板，如下圖：

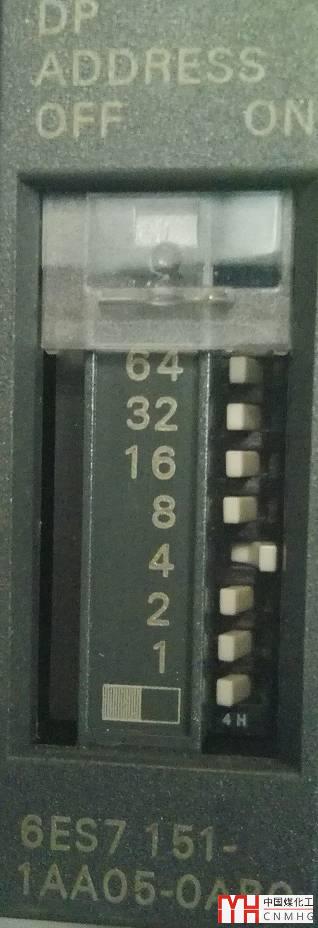

當需要設置DP地址時，把塑料蓋板向上滑動，就顯露出了撥碼：

撥碼撥左邊表示OFF（0），撥碼撥到右邊表示ON（1）；把撥到右邊的撥碼對應的數字相加，就是該模塊的DP地址。

看起來很簡單，但有個細節要注意：數字1對應的并不是最底下的撥碼，而是從下往上第二個撥碼；依次類推；最低下的撥碼是為以后升級保留的，必須撥到OFF檔。

比如上面的圖片中，有人會把地址讀成8，而真實的地址為4；

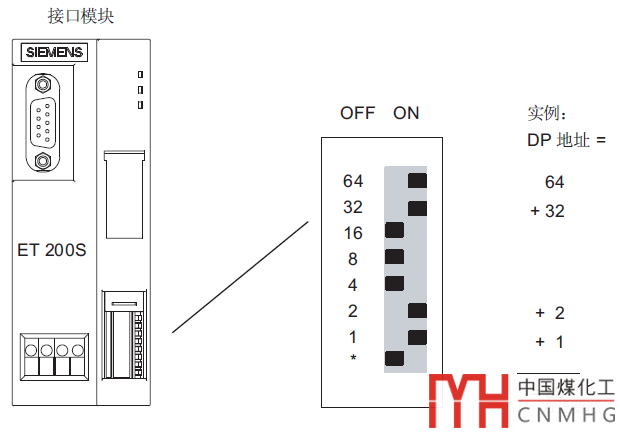

如果有多個撥碼撥到右邊（ON），則把其數字相加即可得到模塊的地址。如下圖，把64、32、2和1撥到右邊（ON），則模塊的地址為64+32+2+1=99：

本文講解了關于西門子ET200S IM151-1在實踐中設置Profibus-DP地址要注意的問題。
