前面的文章我們介紹了西門子開放式用戶通信（Open User Communication）中用于建立連接的指令—TCON；用于TCP、ISO-ON-TCP數據接收的指令—TRCV、用于UDP協議數據接收的指令—TURCV。今天這篇文章，我們來談談基于TCP、ISO-ON-TCP協議的數據發送指令：TSEND。

在使用TSEND指令發送數據之前，要首先使用TCON指令來建立連接。TSEND指令基于已經建立好的連接來發送數據，使用的協議為TCP或者ISO-ON-TCP。“DATA”參數用來指向要發送的數據的地址，發送數據類型不能是“位”或者“位”的數組，其它類型都可以。

下面來介紹下“TSEND”指令的用法：

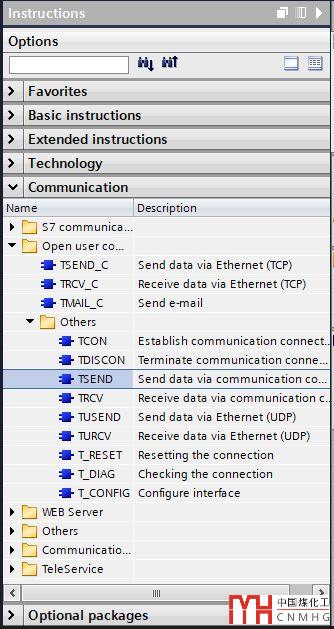

首先在指令列表中找到TSEND指令，如下圖：

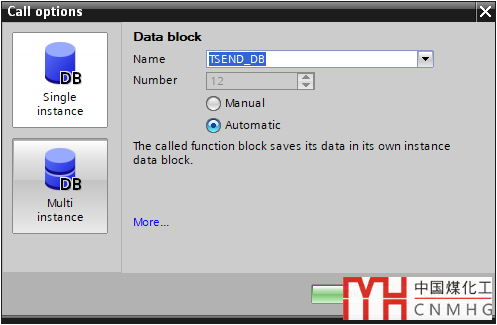

將其拖拽到程序塊中，系統會自動提示添加背景數據塊（Instance DB）?？梢赃x擇獨立背景數據塊（Single Instance DB）或者多重背景數據塊（Mutil instance DB），也可以修改DB塊的名稱。這里，我們使用獨立背景數據塊，采用默認的名稱“TSEND_DB”，如下圖：

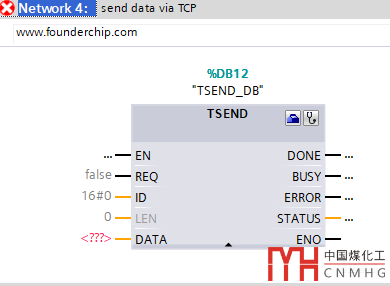

點擊【OK】確認后，TSEND指令就被添加到程序塊中了，如下圖：

TSEND指令中各參數的含義如下：

• REQ：請求發送數據，需要信號的上升沿（rising edge）；

• ID：使用TCON建立的連接ID；

• LEN：發送數據的最大長度；對于S7-1200系列PLC，“LEN”最大為8192個字節；對于S7-1500系列PLC，“LEN”最大為65536個字節；

• DATA：指向發送數據的指針；可以是數據輸入/輸出緩存區、位存儲區或者數據塊；

• DONE：發送任務是否完成；1=任務已經完成；0=任務沒有開始或者沒有結束；

• BUSY：是否正在發送；1=正在發送數據；0=任務沒有開始或已經結束；

• ERROR：發送過程是否有錯誤發送；1=有錯誤發生；0=沒有錯誤發生；

• STATUS：指令的執行狀態；

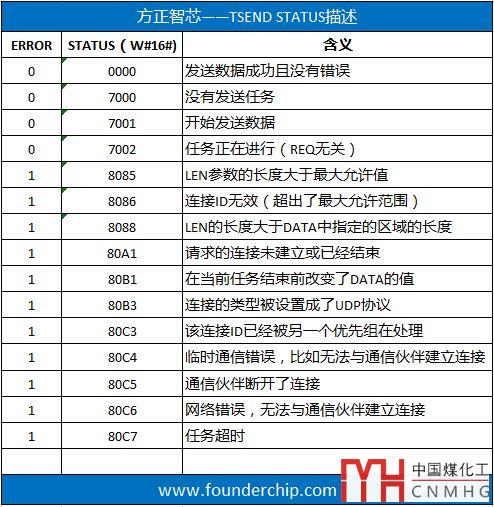

當發送過程產生錯誤時，可以根據STATUS的值來判斷錯誤的類型，參考下面這張表格：

完整的TSEND指令如下圖：

好了，關于西門子開放式用戶通信用于TCP和ISO-ON-TCP協議的數據發送指令-TSEND就先介紹到這里。
