所謂尋址方式，是指CPU根據程序中的變量地址，找到其對應的物理地址的方式。西門子S7系列PLC支持多種方式的尋址，給程序開發提供了很大的自由空間。今天這篇文章我們就來談?wù)凷7系列PLC（300/400/1200/1500）是如何尋址的。

S7系列PLC的尋址方式可以分為直接尋址和間接尋址兩大類。

所謂直接尋址，是指在程序中直接訪問CPU的存儲區的尋址方式。這里的存儲區包括輸入/輸出映像區（Input /Output）、位存儲區（M）、定時器（T）、計數器（C）、數據塊（DB）及功能塊（FB/FC）等。直接尋址又可以分為兩種：絕對尋址和符號尋址。

所謂絕對尋址，是指在程序中使用存儲區的物理地址的尋址方式。比如：I0.0，Q1.0，M2.0等等。

物理地址不能直觀的表達其代表的意義。比如程序中看到“I 1.0”，我們并不知道它是表示哪個按鈕的輸入，還是哪個接近開關的輸入。這種尋址方式不利于程序的閱讀、編寫及后期的維護。為了增加程序的可讀性及可維護性，可以使用另一種尋址方式：符號尋址。

所謂符號尋址，是指給物理地址起一個與其功能相關的符號（名稱）。比如上例中的“I 1.0”，我們給它起個符號名“Start ON”，當我們看到這個符號的時候，就知道它代表開機按鈕。

符號尋址支持所有的存儲區（I、O、M、C、T、DB、L），使程序的可讀性及可維護性增強，是大型程序開發中常見的尋址方式。

以上兩種尋址方式均屬于直接尋址，在高級程序開發中，還會用到另一類的尋址方式：間接尋址。

間接尋址是利用指針或地址寄存器進行的尋址方式，可以在程序運行期間通過改變指針或地址寄存器的值，來動態修改指令的地址。間接尋址的指針包括16位和32位，尋址方式包括存儲器間接尋址和寄存器間接尋址，功能強大，對初學者理解起來有一定的困難，本文先討論存儲器間接尋址。

存儲器間接尋址使用16位和32位兩種指針進行尋址。16位地址指針用于定時器（T）、計數器（C）、程序塊（FB/FC）及數據塊（DB）的尋址。它以字的形式進行訪問，16位指針作為一個無符號數（0~65535），表示相應存儲器的編號。

尋址格式：區域標識符[16位地址指針]；

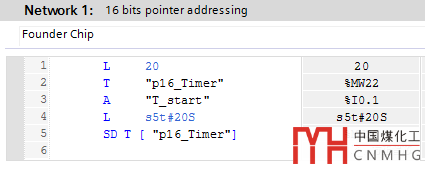

比如：減計數器指令 CD C[MW20] ；“C”是計數器區域標識符，“MW20”表示地址指針；再看看下面這段代碼：

這里使用MW22作為16位地址指針，其值為20，所以延時定時器為 T20。

32位指針可以對存儲器的位、字節、字及雙字進行尋址。32位指針作為一個雙字，其0~2位為位地址，3~18位為字節地址，19~31位沒有定義。如下圖：

存儲器32位指針僅用于內部區域?qū)ぶ?，?span>格式為：區域標識符[32位地址指針]；

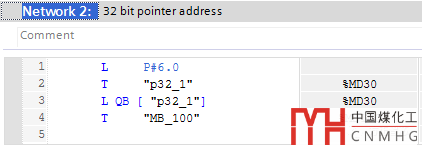

如果要使用32位指針訪問一個字節、字或者雙字存儲器，要讓指針的位地址為0，比如：P#Q10.0?？纯聪旅孢@段代碼：

上面的例子中，使用指針的方式訪問QB6。首先把指針常數P#6.0存放到MD30中，然后使用指令“L QB[MD30]”將QB6的值加載到累加器1，之后傳送給變量MB100。這里注意：“p32_1”是MD30的符號名稱。

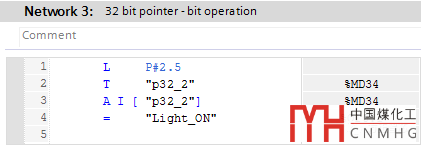

下面這段代碼使用32位指針進行位操作：

MD34作為32位指針，存放常量P#2.5，當“I 2.5”為 “1”時，Q10.1為“1”。

好了，關于西門子S7系列PLC的直接尋址及存儲器間接尋址就先介紹到這里了。
