高速計數器的英文名稱為"High Speed Counter"，簡寫為"HSC"，它的作用之一是用來捕獲工業現場中的高速脈沖信號。比如在現場為了測算距離，我們需要用到編碼器。編碼器以高速脈沖的形式向外發送距離的信息，這些脈沖信號的頻率很高，其周期比PLC的掃描周期短，普通的輸入點無法正確捕獲，這種情況下就需要用到高速計數器。

我們先來對比一下外部的物理信號通過數字量通道進入到CPU的過程映像區和通過高速計數通道進入到過程映像區的過程有什么不同？

一個典型的信號輸入過程是這樣的：當物理信號產生后，首先經過光電隔離，然后經過數字濾波，再經過脈沖撲捉，最后進入到CPU的輸入過程映像區。

對于高速計數器來說，當物理信號產生后，先經過光電隔離，接著經過數字濾波，然后進入到一個專用的高速計數芯片中。脈沖信號可以在高速計數芯片中存儲，不會產生丟失的情況。這些脈沖數會在PLC的掃描周期內集中送入CPU的輸入過程映像區，當然我們也可以直接訪問外設的物理地址，讀取脈沖數。高速計數芯片是高速計數器不同于普通輸入通道的關鍵之處。

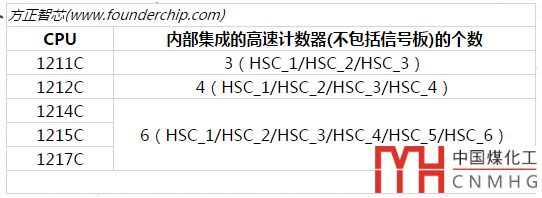

西門子充分考慮到現場采集高速脈沖信號的需求，S7-1200系列PLC的CPU模塊最多可支持6組高速計數器(HSC)，可測量的單相脈沖的最高頻率為1MHz(1217C)，A/B相的脈沖頻率最大可達80KHz。下圖是在沒有信號板(Signal board)的情況下，1200系列CPU內部集成的HSC的個數：

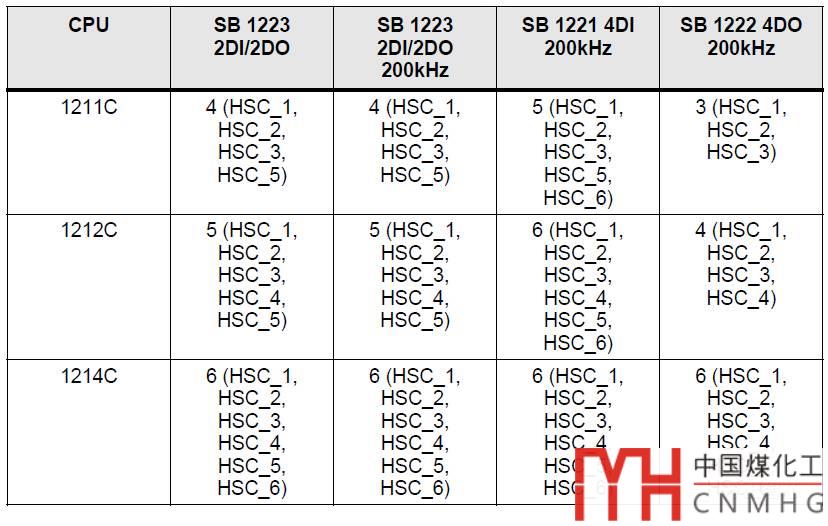

任何CPU都可以通過信號板來擴展HSC的個數，根據CPU與信號板(Signal board)的不同組合，可最多支持6個HSC(1211C最多支持5個)。如下圖：

高速計數器的測量信號的種類包括三種：脈沖計數(Counting)、頻率測量(Frequencey)和軸運動(Axis of motion)；工作模式包括四種：單相(Single phase)，雙相(Two phase)，A/B正交1倍速(A/B Quadrature 1X)和A/B正交四倍速(A/B Quadrature 4X)。

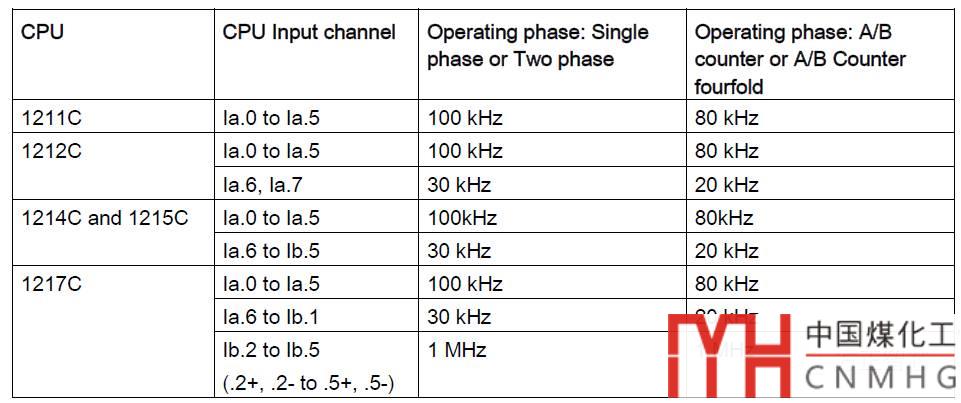

高速計數器需要使用PLC的集成的輸入點資源，當把某個輸入點設置成高速計數器后，不能同時做普通的輸入點使用。輸入點支持的最大輸入頻率也有所不同，當你選擇輸入點的時候，要考慮現場脈沖信號的頻率。下圖是各種CPU集成的輸入點的在不同的工作模式下支持的最大頻率：

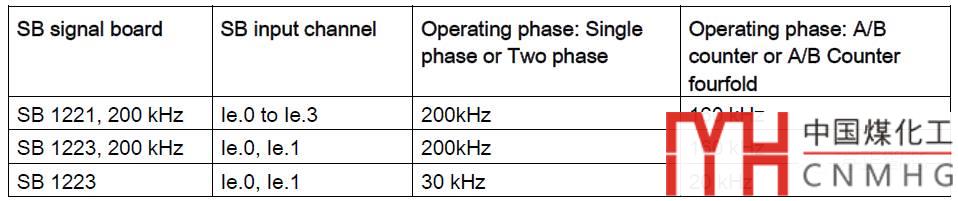

各信號板模塊(Signal board)輸入點支持的頻率如下：

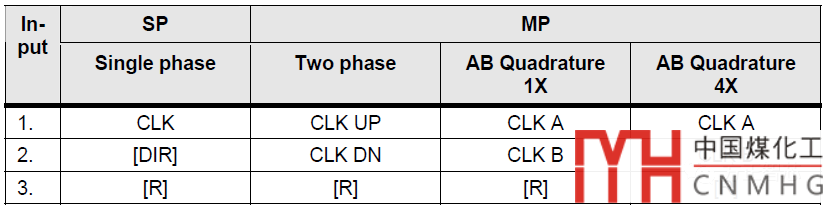

根據工作模式的不同，HSC需要的輸入點的數量也有所區別，單相模式下最少需要一個輸入點，雙相或A/B相都至少需要兩個輸入點，見下表：

其中："[]"表示可選項，"CLK"表示輸入時鐘信號；"CLK_UP"表示時鐘上升沿；"CLK_DN"表示時鐘下降沿；"CLK_A"表示A相時鐘信號；"CLK_B"表示B相時鐘信號；"DIR"表示信號輸入的方向；"R"外部復位信號(復位信號僅對脈沖計數有效)；

6組HSC占用的CPU的輸入點資源如下表：

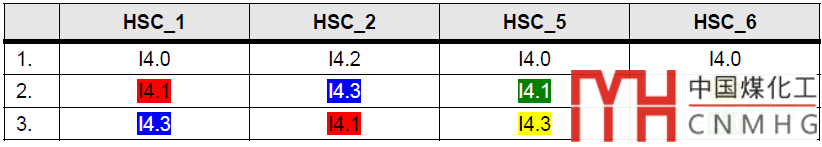

占用的信號板輸入點資源如下表：

所有的HSC均無需設置啟動條件，當將硬件組態下載到CPU后，配置好的高速計數器便自動啟動。

好了，關于高速計數器硬件相關的內容我們就介紹到這里，下一篇文章我們講解高速計數器(HSC)的組態和編程。
