有時候在項目中，我們需要知道觸摸屏（HMI）當前處于什么畫面，以便進行一些選擇性的操作。在西門子觸摸屏畫面的程序中，每一個畫面都有一個編號。今天這篇文章，我們就來談?wù)勅绾螐腜LC獲取當前畫面的編號。

要獲取觸摸屏畫面的編號，我們需要首先介紹“區域指針”的概念。打開博途的觸摸屏編輯器，在其“連接（Connections）”屬性性中可以看到“區域指針（Area pointer）”。

區域指針包括兩種：連接級區域指針和全局區域指針。如下圖所示：

全局區域指針中包括：項目ID、屏幕編號（Screen number）及PLC的日期時間（Date/Time PLC）。其地址（address）欄目中，可以輸入數據塊的地址，這樣PLC和HMI之間就可以通過設定的DB塊進行數據交換。

連接級區域指針也是類似的。

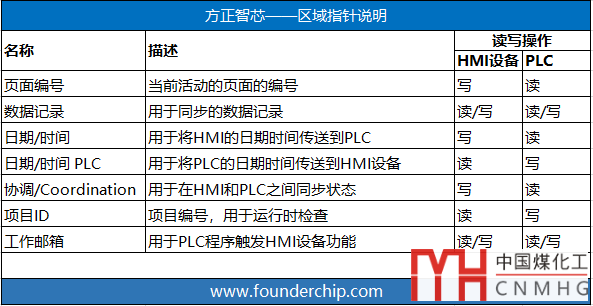

區域指針的說明見下面的表格：

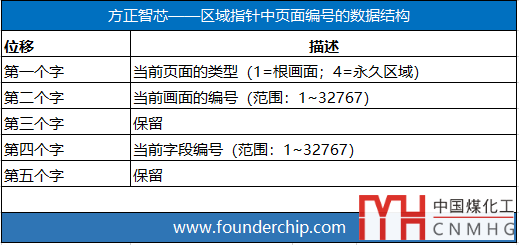

其中，頁面編號（screen number）占用5個字（5 words），其數據結構定義見下面的表格：

有了這么多知識鋪墊，我們就可以從PLC中讀取當前畫面的編號了。

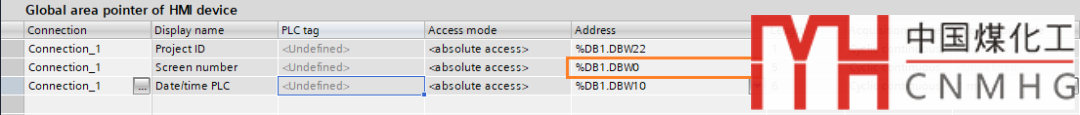

假設我們將屏幕編號賦予地址DB1.DBW0，如下圖：

那么就可以通過讀取DB1.DBW2的值，來獲取當前活動頁面的編號了。

好了，關于獲取觸摸屏當前畫面編號的方法就先介紹到這里。
