工業現場經常需要讀取條碼的信息，掃碼槍（Scanner）的使用很普遍。今天這篇文章，和你分享一個我在現場調試Datalogic掃碼槍的小故事。

某日，現場調試時一把型號為DataLogic GD4300的掃碼槍工作不正常，掃碼槍電源接通后無任何反應，看不到激光條，我首先判斷掃碼槍的供電出現了問題。

檢查電源側發現5V電壓正常，那么供電故障的原因應該在掃碼槍與電源的連接線上。于是檢查與掃碼槍連接的接頭線是否有斷線的現象。

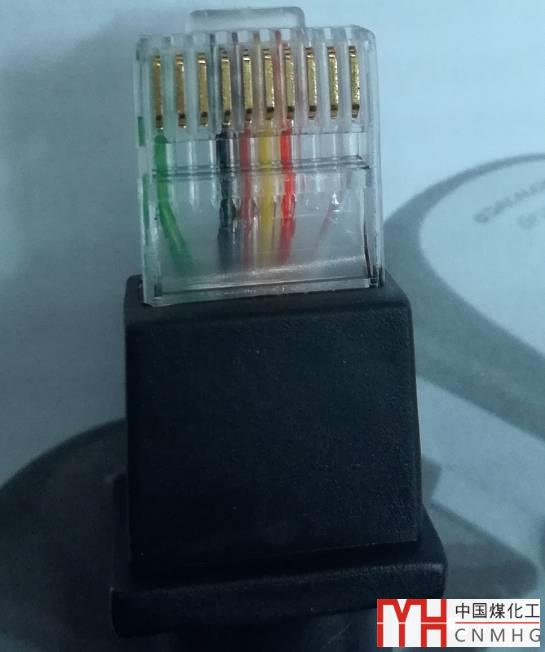

連接線位于GD4300掃碼槍一側的接口為RJ48水晶頭（10針）。RJ48是掃碼槍上常見的接口，它可以通過不同的接線方式來兼容RS232C串口、USB和PS2接口。在RJ48的10根針中，GD4300只用了6根（綠、黑、棕、黃、橙，白），如下圖：

連接線的另一側原本是D-SUB9針串口，但在現場已經被切斷，內部的線直接接到了端子上。于是對于我來說，首先要搞清楚的是：這6根線都代表什么意思？

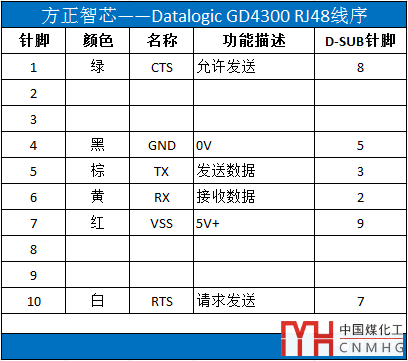

經過一番查找與驗證，終于搞明白了每條線的含義，整理如下圖：

D-Sub9針串口使用的是RS232C的標準，如果你想了解更多的內容，請參考文章：工業串口通信之掀起串口的蓋頭

經檢查發現紅色電源線存在斷線的情況，修復斷線后重新接通電源。GD4300掃碼槍初上電時蜂鳴器會以較高的頻率發出4個滴滴的聲音，按下按鈕掃描口會發出紅色激光條，說明供電正常。

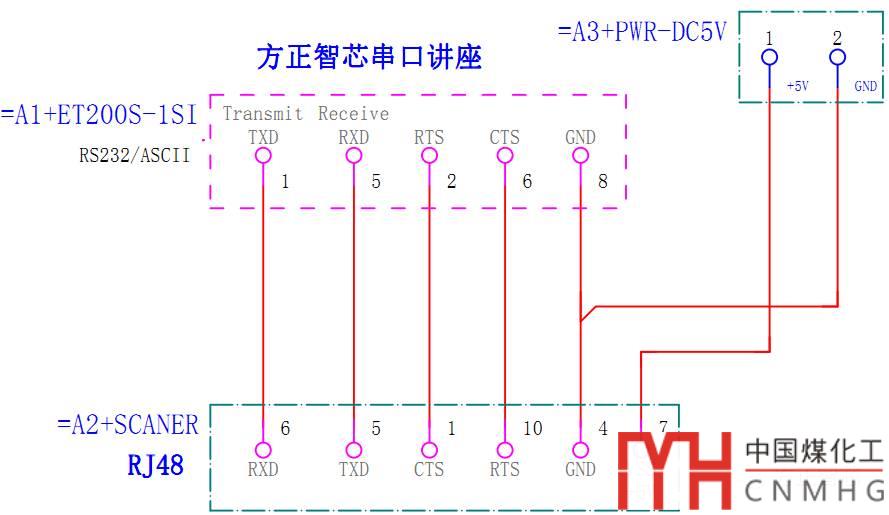

在正常供電后，我們還需要確定數據發送、接收及流量控制的線連接是否正確？下面這張圖，是我用E-Plan畫的掃碼槍與PLC串口模塊的連接圖：

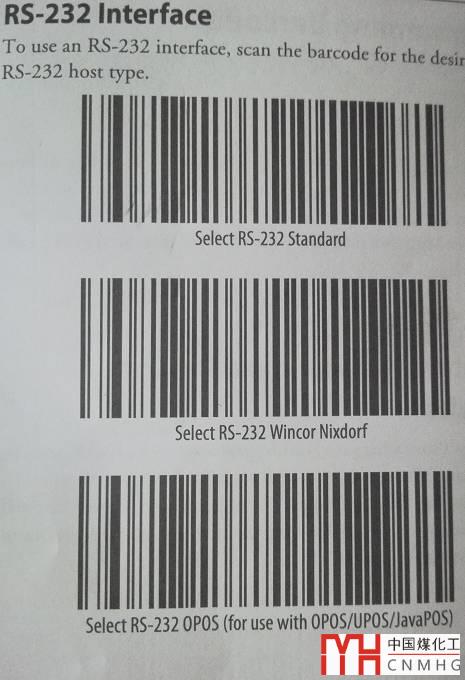

檢查完接線后，還需要對掃碼槍進行配置。由于PLC一側使用的是西門子ET200S的1SI串口模塊，其通信標準為RS232C。因此，我們也需要把掃碼槍一側的通信標準配置成RS232C。配置的方法是用掃碼槍掃描說明手冊中的配置碼（Select RS-232 Standard），如下圖：

經過接線的檢查修正及通信參數的配置，掃碼槍可以正常工作啦！
