當然這個“新”是相對2015版而言，目前手中只有2017版的，2019版估計下半年就能在網上看到，笑。雖然不是最最新鮮的，但對于國標換熱器的設計仍是很有參考價值的。

1. UHX-4 (b) 管箱法蘭應計入分程隔板墊片作用的規定

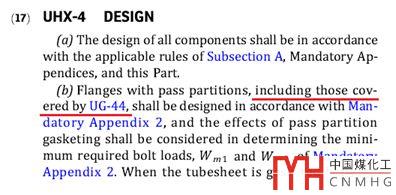

2017版規定截圖如下，劃線紅部分是新增的，它的意思是，即使選用UG-44所列的標準管法蘭（B16.5、B16.47），不能按它們的壓力等級表直接選用，同樣要進行計算。即：The B16.5 & B16.47 flange ratings are not applicable whena pass partition is used.

2015版的規定為：

這個分程隔板墊片對管箱法蘭的作用，之前我們也討論過，見《SW6管箱法蘭計算中的分程隔板墊片反力》。

2. UHX-9.5、9.5

這當中的變化是2017片中用符號S_fe代替S，內容沒有實質性變化。

值得一說的是，對于延伸兼作法蘭的管板，法蘭部分和管板中心部分采用的是兩種不同的材料許用應力。即：Tubesheet with flanged extensions maybe designed with two separatematerial allowable stresses, one for the central potion … and one for theflange extension.

3. UHX-13.3 新增了兩個符號

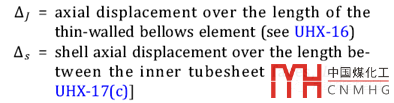

如下圖，分別是UHX-16、17膨脹節計算中，軸向位移的校核。

4. UHX-18 新增款

(b)款的意思是，在水壓試驗中應將波紋膨脹節的拉桿螺母松開或著將拉桿移除，否則會影響水壓試驗的效果。這個拉桿主要是在運輸和安裝過程中起到限位作用，所以叫shipping(運輸) bars。
