見“角接頭”勿輕言“角焊縫”
焊接知識是不少設計人員的短板，對焊接術語也不甚熟悉，個人認為，設計文件中關于焊接的要求宜粗不宜細，“越權”容易出糗。
現行國標GB/T 3375-94《焊接術語》，對焊接接頭的類型和焊縫的形式都作了定義也給了圖例。接頭類型主要包括：對接接頭，角接接頭，T形接頭，十字接頭，搭接接頭和卷邊接頭。焊縫形式主要包括：對接焊縫，角焊縫，對接焊縫和角焊縫的組合焊縫。
標準中的部分術語如下：
|
2.5 焊接工藝規程（即WPS），制造焊件所有關的加工和實踐要求的細則文件，可保證由熟練焊工或操作工操作時質量的再現性。 2.12 單面坡口，只構成單面焊縫（包括封底焊）的坡口。 2.13 雙面坡口，形成雙面焊縫的坡口。 2.23 對接接頭，兩件表面構成大于或等于135度，小于等于180度夾角的接頭。 2.24 角接接頭，兩件端部構成大于30度，小于135度夾角的接頭。 2.25 T形接頭，一件之端面與另一件表面構成直角或近似直角的接頭。 2.50 對接焊縫，在焊件的坡口面間或一零件的坡口面與另一零件表面間焊縫的焊縫。 2.51 角焊縫，沿兩直交或近直交零件的交線所焊接的焊縫。 2.63 焊縫寬度，焊縫表面兩焊趾之間的距離。 2.64 焊縫厚度，在焊縫橫截面中，從焊縫正面到焊縫背面的距離。 2.65 焊縫計算厚度，設計焊縫時使用的焊縫厚度，對接焊縫焊透時它等于焊件的厚度；角焊縫時它等于在角焊縫橫截面內畫出的最大直角等腰三角形中，從直角的頂點到斜邊的垂線長度，習慣上稱喉厚。 2.70 焊腳尺寸，在角焊縫橫截面中畫出的最大等腰直角三角形中直角邊的長度。 |
兩點討論：
一. 角接接頭和T形接頭，也有對接焊縫，并非全是角焊縫。所以，在焊縫形式明確之前，像接管與殼體的角接頭、罐壁板與罐底板的T形接頭，不能貿然稱之角焊縫，甚至是“T形焊縫”。
個人覺得，由陳祝年編著，機械工業出版社于2009年出版的《焊接工程師手冊》（第二版）將“對接焊縫”稱之為“坡口焊縫”（即開坡口的焊縫）這種叫法更直接，更容易區分。相應于接

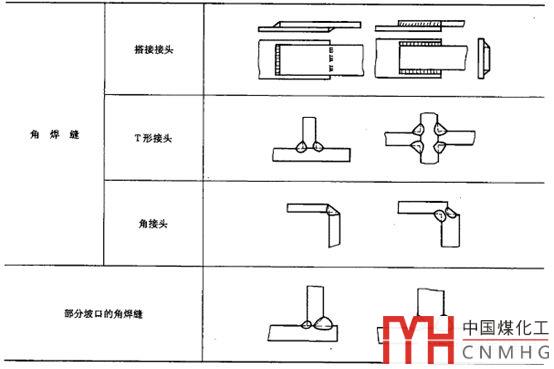

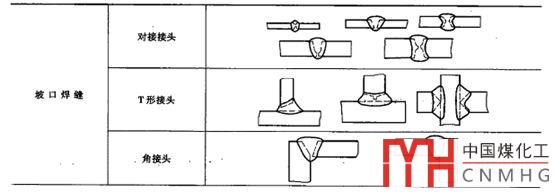

下表摘自《焊接工程師手冊》第八篇之第二章。
二. 能夠保證焊縫強度的是焊縫厚度而不是焊腳尺寸，見下圖，下圖同樣引自《焊接工程師手冊》。GB/T150及壓力容器設計中較少涉及焊縫強度的校核，這個知識點容易被忽視。
對于接管與殼體的焊接強度等，GB/T150是通過對焊接接頭的要求來保證的，見GB/T150.3附錄D。另外，焊接工藝評定（NB/T47014）及焊接試件的力學性能（NB/T47016）等對焊縫的力學性能都作了要求。
相比之下，ASME VIII-1較為嚴謹，對于接管與殼體的非全焊透焊接結構等要求進行強度校核，參見UW-15、UW-16及UG-41。也可參考文獻：王莉萍, 陳濟榕. 對ASME法規焊縫強度計算中幾個公式的商榷. 鍋爐制造, 2005,(3).
更多地可參見《焊接工程師手冊》，其第八篇第二章的2.4和2.5分別介紹了靜載強度和疲勞強度計算。
